Описание

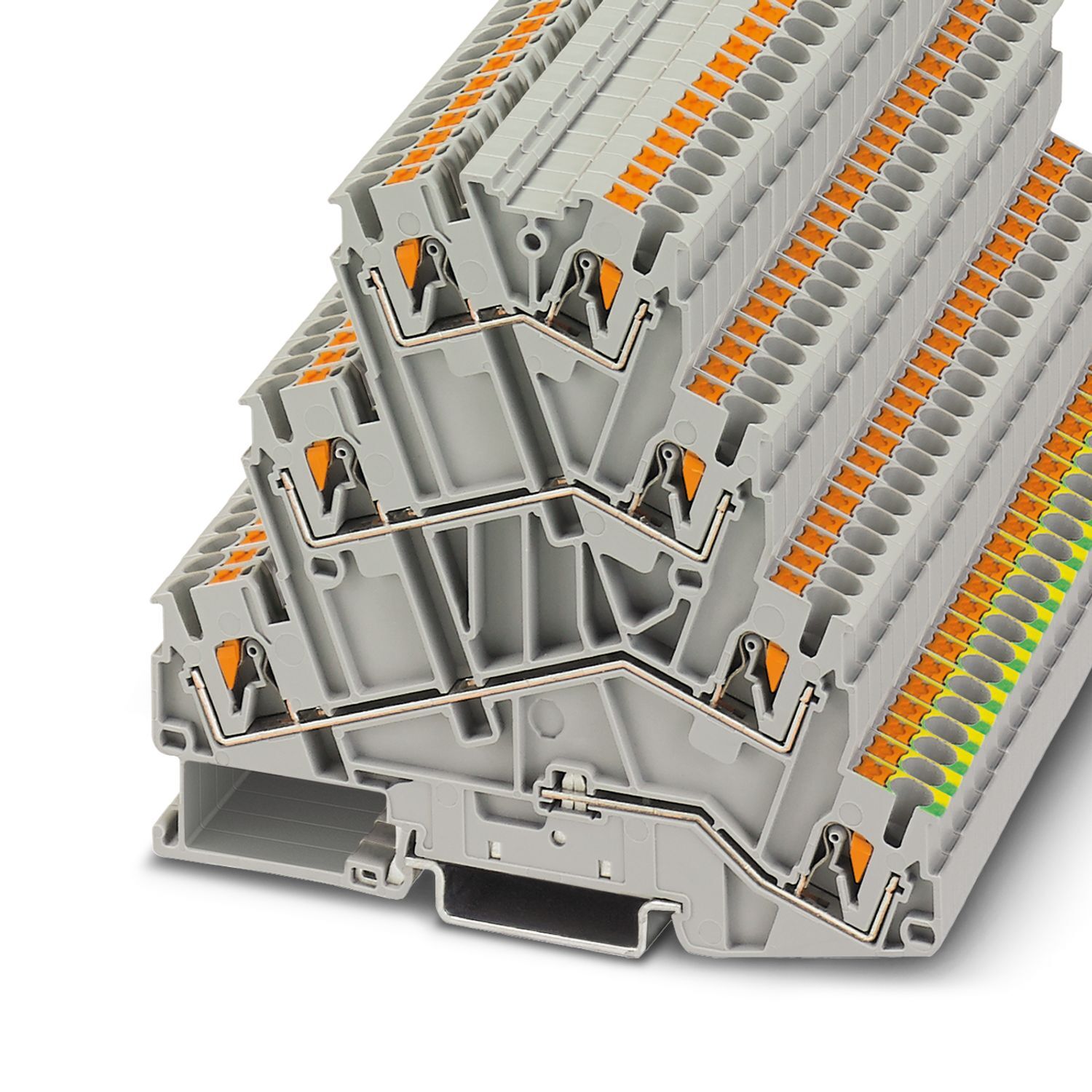

Клемма электродвигателя, 4-ярусная, тип соединения: push-in, сечение: 0,14 мм2 - 4 мм2, AWG: 26 - 12, ширина: 5,2 мм, высота: 91,1 мм, цвет: серый, способ монтажа: NS 35/7,5, NS 35/15
Характеристики
Штрих-код
4046356867108
Габариты (ДxШxВ, см):
5.2x91.1x99.5
Номер артикула
3210542
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Количество рядов
4
Количество точек подключения
7
Товар доставляется
да
Глубина
91,1 мм
Преимущества_
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
26,518 g
Вес/шт. (без упаковки)
26,518 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-podklucenia-elektrodvigatela-pt-25-pe-3l-3210542,
https://www.phoenixcontact.com/ru-kz/produkty/klemmy-elektrodvigatelya-pt-25-pe3l-3210542
Тип изделия
Клеммы электродвигателя
Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,14 мм² ... 4 мм²,
0,34 мм² ... 4 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
20 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки
25 A (при сечении жесткого провода 4 мм²)
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
99,5 мм
Глубина на NS 35/7,5
92,6 мм
Глубина на NS 35/15
100,1 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2216
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxMDU0Mg/downloads/7972711?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMDU0Mg/downloads/8046648?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 4 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 12 (пересчитано согласно МЭК)
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
1., 2., 3. и 4-ый ярус
1., 2., 3. и 4-ый ярус
1., 2., 3. и 4-ый ярус Сечение проводников, подсоединяемых без инструмента
1., 2., 3. и 4-ый ярус Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2216
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3030161, ссылкаPxCkz3030174, ссылкаPxCkz3030187, ссылкаPxCkz3030190, ссылкаPxCkz3030213, ссылкаPxCkz3030226, ссылкаPxCkz3038930, ссылкаPxCkz3033702, ссылкаPxCkz3001591, ссылкаPxCkz3001592, ссылкаPxCkz3001593, ссылкаPxCkz3033710, ссылкаPxCkz3047358, ссылкаPxCkz3036877, ссылкаPxCkz3036880, ссылкаPxCkz3036893, ссылкаPxCkz3036903, ссылкаPxCkz3036916, ссылкаPxCkz3036929, ссылкаPxCkz3032114, ссылкаPxCkz3210543, ссылкаPxCkz3062757, ссылкаPxCkz1029026, ссылкаPxCkz1029037, ссылкаPxCkz3270516, ссылкаPxCkz3270517, ссылкаPxCkz3270520, ссылкаPxCkz3270521, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1050004, ссылкаPxCkz0824962, ссылкаPxCkz1050017
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3210543,https://www.phoenixcontact.com/kz/products/1413991,https://www.phoenixcontact.com/kz/products/1151412,https://www.phoenixcontact.com/kz/products/2202018,https://www.phoenixcontact.com/kz/products/3212131,https://www.phoenixcontact.com/kz/products/2202019,https://www.phoenixcontact.com/kz/products/3212147,https://www.phoenixcontact.com/kz/products/3211822,https://www.phoenixcontact.com/kz/products/3005950,
ссылкаPxCkz3210543,ссылкаPxCkz1413991,ссылкаPxCkz1151412,ссылкаPxCkz2202018,ссылкаPxCkz3212131,ссылкаPxCkz2202019,ссылкаPxCkz3212147,ссылкаPxCkz3211822,ссылкаPxCkz3005950
Совместимые товары_2
ссылкаPxCkz1050020, ссылкаPxCkz1050033, ссылкаPxCkz1050415, ссылкаPxCkz0818108, ссылкаPxCkz0824581, ссылкаPxCkz0828734, ссылкаPxCkz0829595, ссылкаPxCkz0808642, ссылкаPxCkz0825025, ссылкаPxCkz0808671, ссылкаPxCkz0808697, ссылкаPxCkz0810821, ссылкаPxCkz0810863, ссылкаPxCkz0818153, ссылкаPxCkz0824638, ссылкаPxCkz0828744, ссылкаPxCkz0829658, ссылкаPxCkz3002843, ссылкаPxCkz3002856, ссылкаPxCkz3002869, ссылкаPxCkz3035975, ссылкаPxCkz3035974, ссылкаPxCkz3035977, ссылкаPxCkz3035976, ссылкаPxCkz3035978, ссылкаPxCkz3035980, ссылкаPxCkz3035982, ссылкаPxCkz3035979, ссылкаPxCkz3035981, ссылкаPxCkz3035983, ссылкаPxCkz3030983, ссылкаPxCkz3036725, ссылкаPxCkz3038723, ссылкаPxCkz1204517, ссылкаPxCkz1207608, ссылкаPxCkz1050453, ссылкаPxCkz1213144, ссылкаPxCkz1213154, ссылкаPxCkz1213146, ссылкаPxCkz1213156, ссылкаPxCkz1212045, ссылкаPxCkz1212046, ссылкаPxCkz1212719, ссылкаPxCkz1212720, ссылкаPxCkz1212034, ссылкаPxCkz1212037, ссылкаPxCkz1212038, ссылкаPxCkz1212043, ссылкаPxCkz1212072
ECLASS-13.0
27250110
ECLASS-15.0
27250110
UNSPSC 21.0
39121400
CO2e кг
0,148 кг CO2e
ETIM 10.0
EC001329
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250110 ECLASS-15.0 27250110 ETIM ETIM 10.0 EC001329 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3210542
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
19 A
