Описание

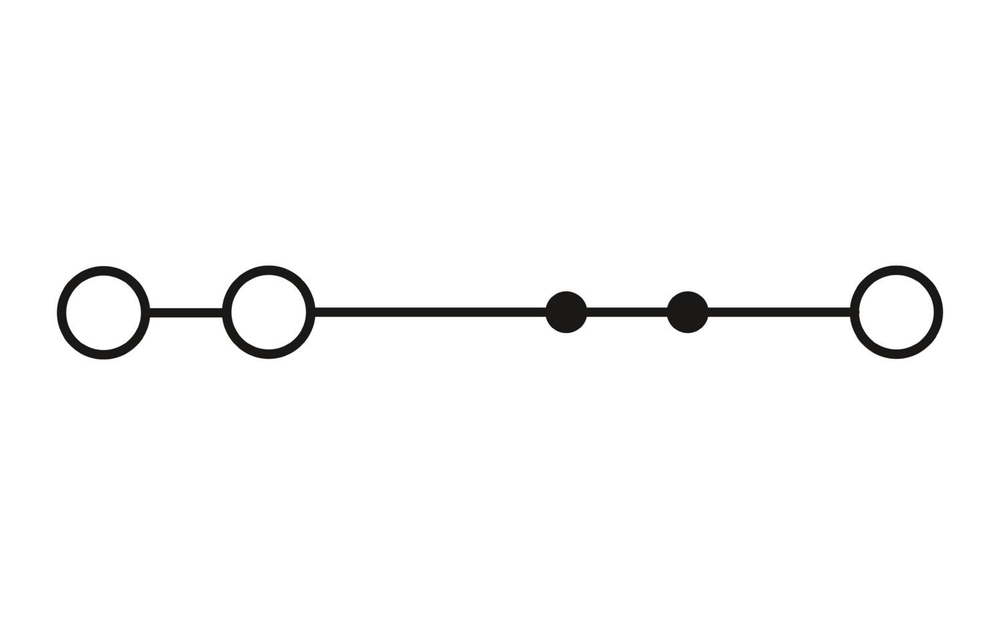

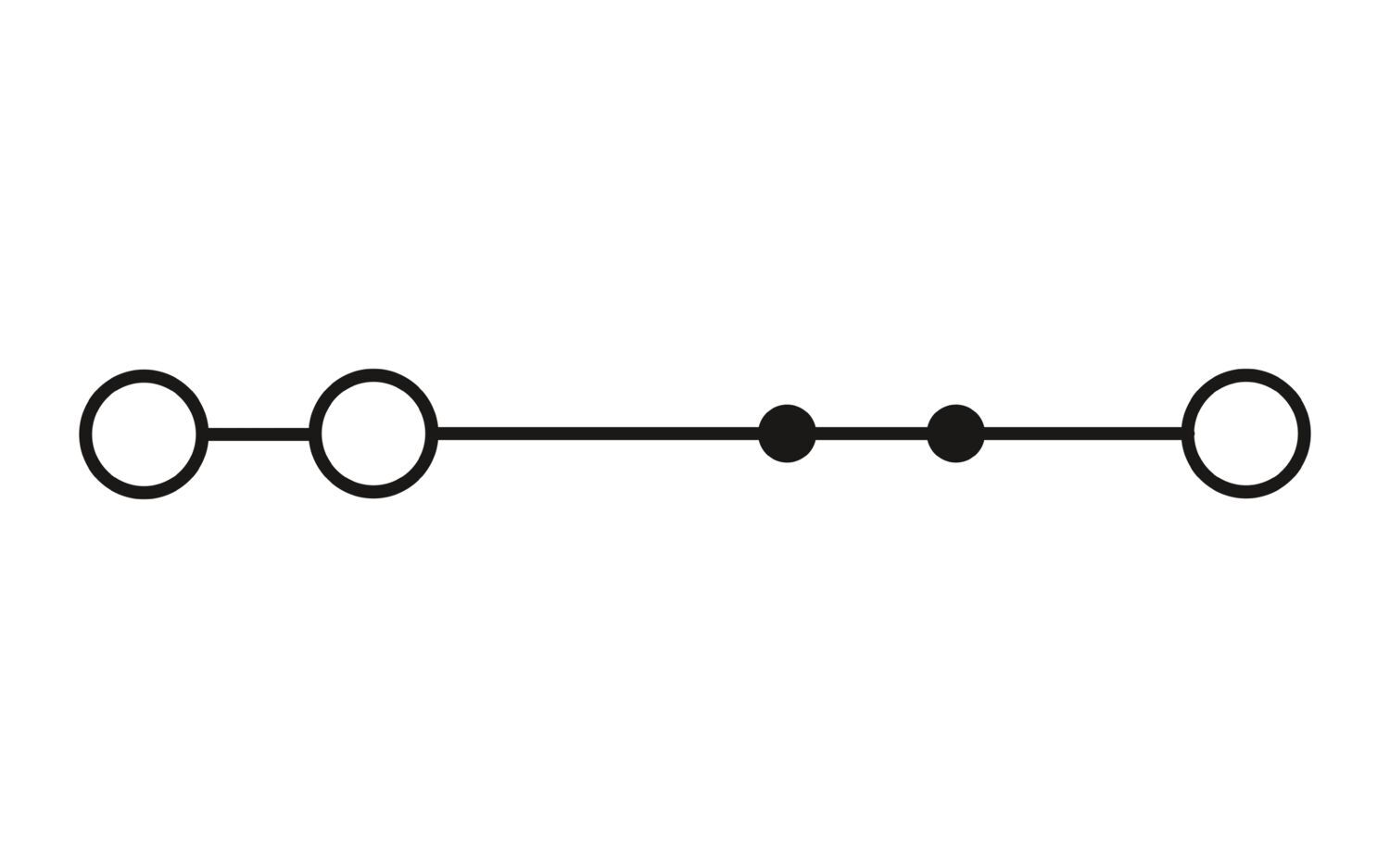

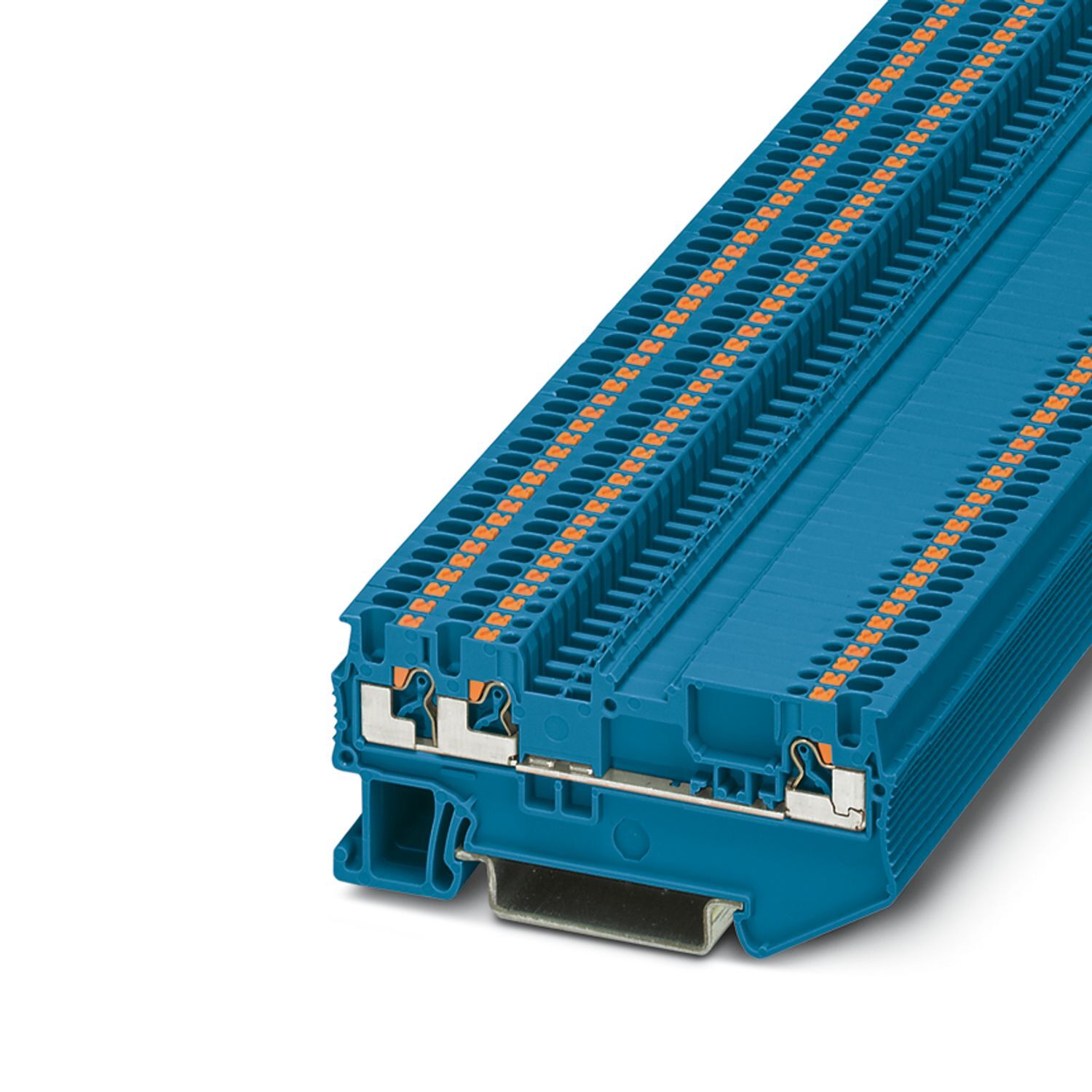

Проходные клеммы, той же формы, что и разделительная клемма, номинальное напряжение: 400 В, номинальный ток: 17,5 A, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 1,5 мм2, 1. ярус, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий Снимается с производства
Характеристики
Штрих-код
4046356905657
Габариты (ДxШxВ, см):
3.5x30.5x67.8
Номер артикула
3210319
статус на складе в Германии
Снимается с производства
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
Глубина
30,5 мм
Преимущества_
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
5,192 g
Вес/шт. (без упаковки)
4,94 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pt-15-s-twin-mtd-bu-3210319,
https://www.phoenixcontact.com/ru-kz/produkty/mnogovyvodnaya-klemma-pt-15s-twin-mtd-bu-3210319
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
3
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293),
0,34 мм² ... 1 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
17,5 A
Номинальное напряжение
400 В
Ширина крышки
0,8 мм
Ширина
3,5 мм
Высота
67,8 мм
Глубина на NS 35/7,5
32 мм
Глубина на NS 35/15
39,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2212
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxMDMxOQ/downloads/7972688?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMDMxOQ/downloads/8046626?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 16 (пересчитано согласно МЭК)
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2212
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Совместимые товары_1
ссылкаPxCkz3213014, ссылкаPxCkz3213027, ссылкаPxCkz3213030, ссылкаPxCkz3213043, ссылкаPxCkz3213056, ссылкаPxCkz3213069, ссылкаPxCkz3213086, ссылкаPxCkz3213099, ссылкаPxCkz3213109, ссылкаPxCkz3213112, ссылкаPxCkz3213125, ссылкаPxCkz3213138, ссылкаPxCkz3213153, ссылкаPxCkz3213167, ссылкаPxCkz3213180, ссылкаPxCkz3213183, ссылкаPxCkz3213196, ссылкаPxCkz3213206, ссылкаPxCkz3214356, ссылкаPxCkz3213254, ссылкаPxCkz3213252, ссылкаPxCkz3213250, ссылкаPxCkz3000706, ссылкаPxCkz3000708, ссылкаPxCkz3000707, ссылкаPxCkz0809298, ссылкаPxCkz3030789, ссылкаPxCkz3210313, ссылкаPxCkz3210314, ссылкаPxCkz1200293, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz0829414
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1629045,https://www.phoenixcontact.com/kz/products/0830837,https://www.phoenixcontact.com/kz/products/1410472,https://www.phoenixcontact.com/kz/products/1430116,https://www.phoenixcontact.com/kz/products/1419697,https://www.phoenixcontact.com/kz/products/1559932,https://www.phoenixcontact.com/kz/products/1623831,
ссылкаPxCkz1629045,ссылкаPxCkz0830837,ссылкаPxCkz1410472,ссылкаPxCkz1430116,ссылкаPxCkz1419697,ссылкаPxCkz1559932,ссылкаPxCkz1623831
Совместимые товары_2
ссылкаPxCkz0829415, ссылкаPxCkz0801404, ссылкаPxCkz0801405, ссылкаPxCkz0829484, ссылкаPxCkz0829581, ссылкаPxCkz0830290, ссылкаPxCkz0830292, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz0828295, ссылкаPxCkz0829255, ссылкаPxCkz3031010, ссылкаPxCkz3031011, ссылкаPxCkz3031012, ссылкаPxCkz0829392, ссылкаPxCkz0829394, ссылкаPxCkz0801406, ссылкаPxCkz0801407, ссылкаPxCkz0829486, ссылкаPxCkz0829644, ссылкаPxCkz1204504, ссылкаPxCkz1200135, ссылкаPxCkz1050453, ссылкаPxCkz1213144, ссылкаPxCkz1213154, ссылкаPxCkz1213146, ссылкаPxCkz1213156, ссылкаPxCkz1212045, ссылкаPxCkz1212046, ссылкаPxCkz1212719, ссылкаPxCkz1212720, ссылкаPxCkz1212034, ссылкаPxCkz1212037, ссылкаPxCkz1212038, ссылкаPxCkz1212043, ссылкаPxCkz1212072
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3210319
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
17,5 A
