Описание

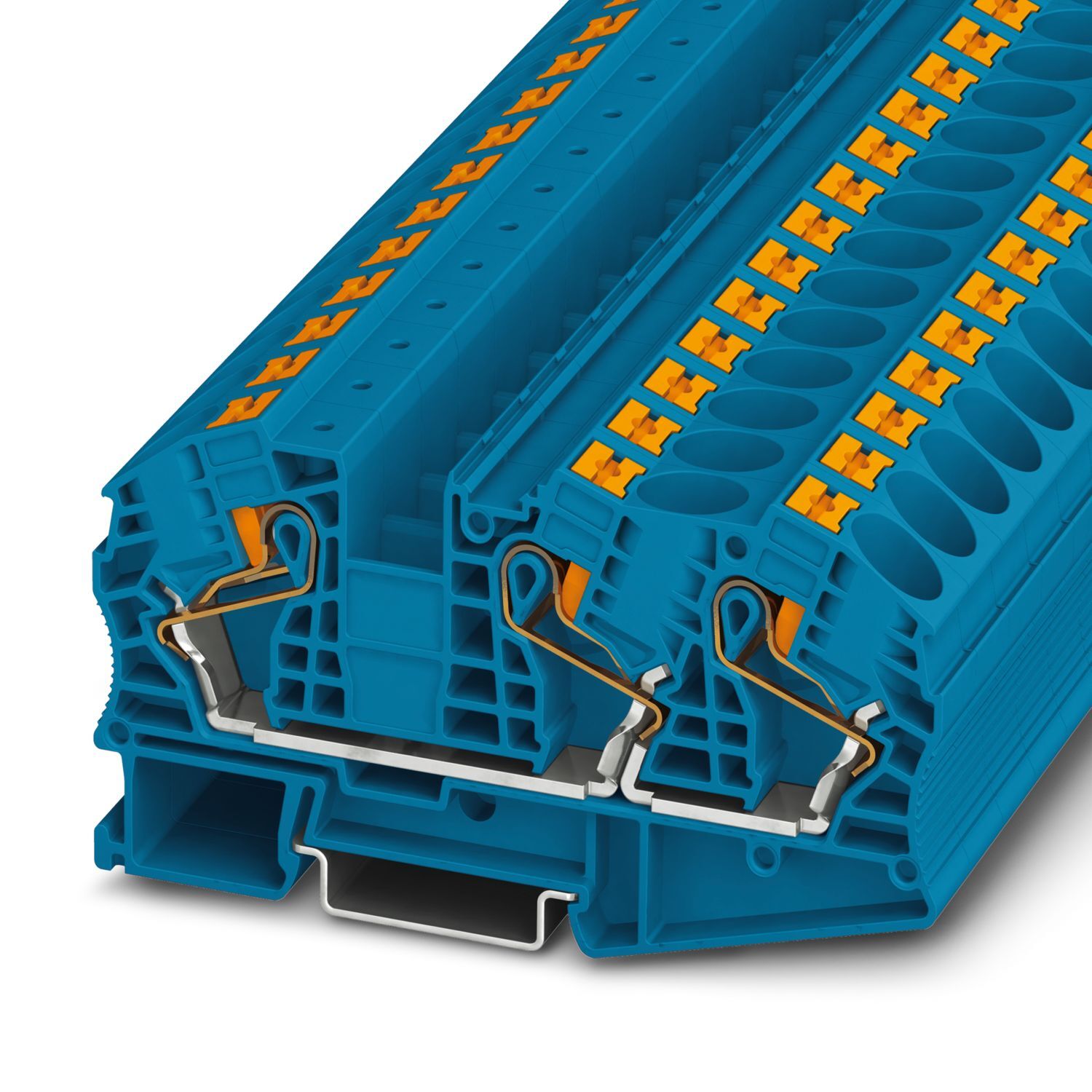

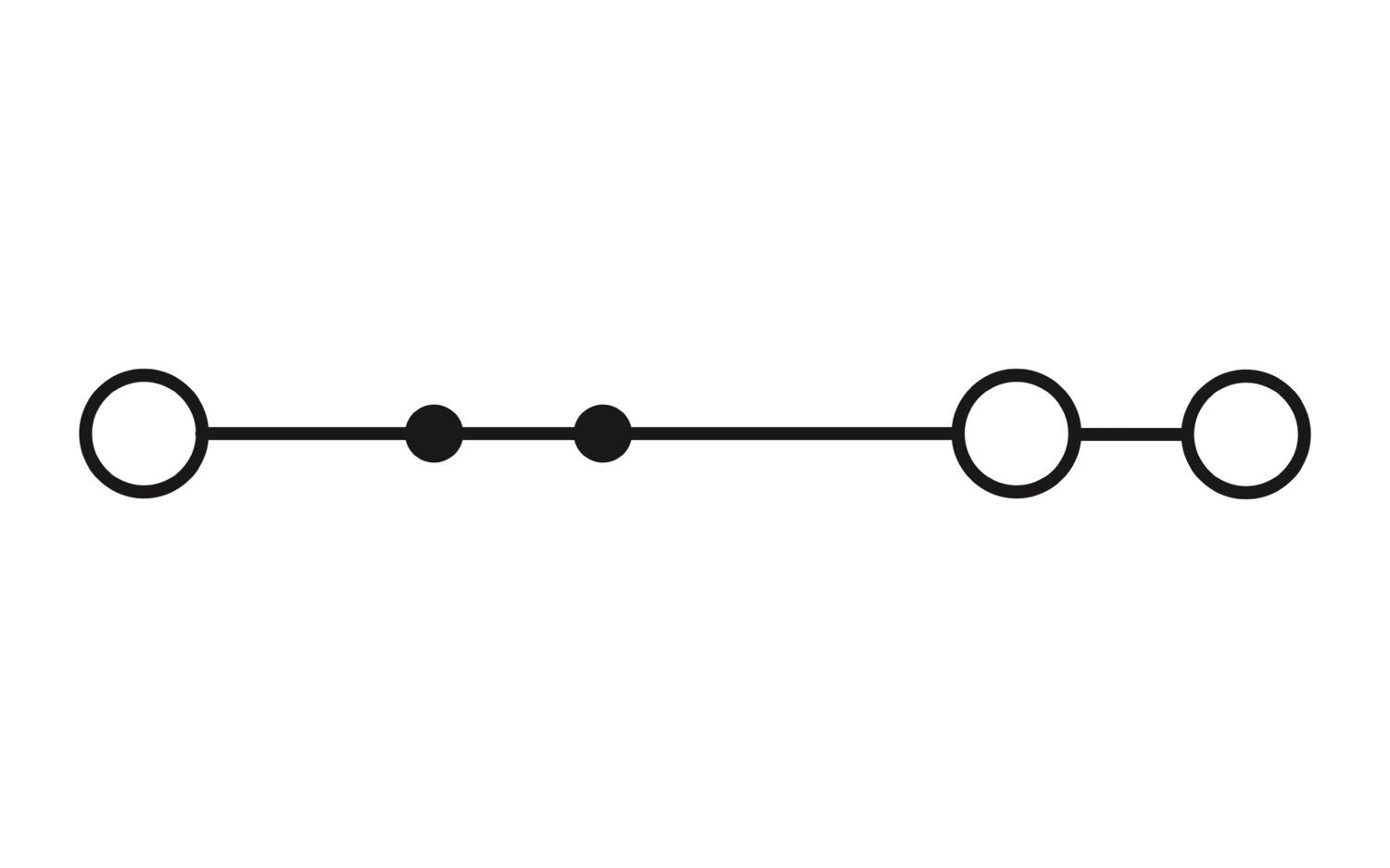

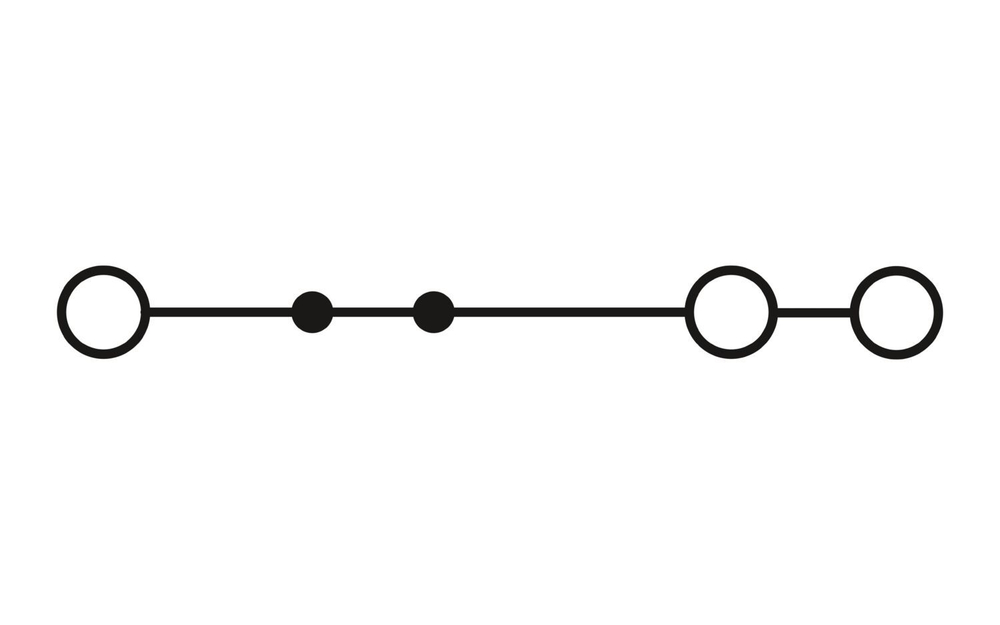

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 16 мм2, cечение: 0,5 мм2 - 25 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4046356737548
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
Глубина
53,3 мм
advatnages

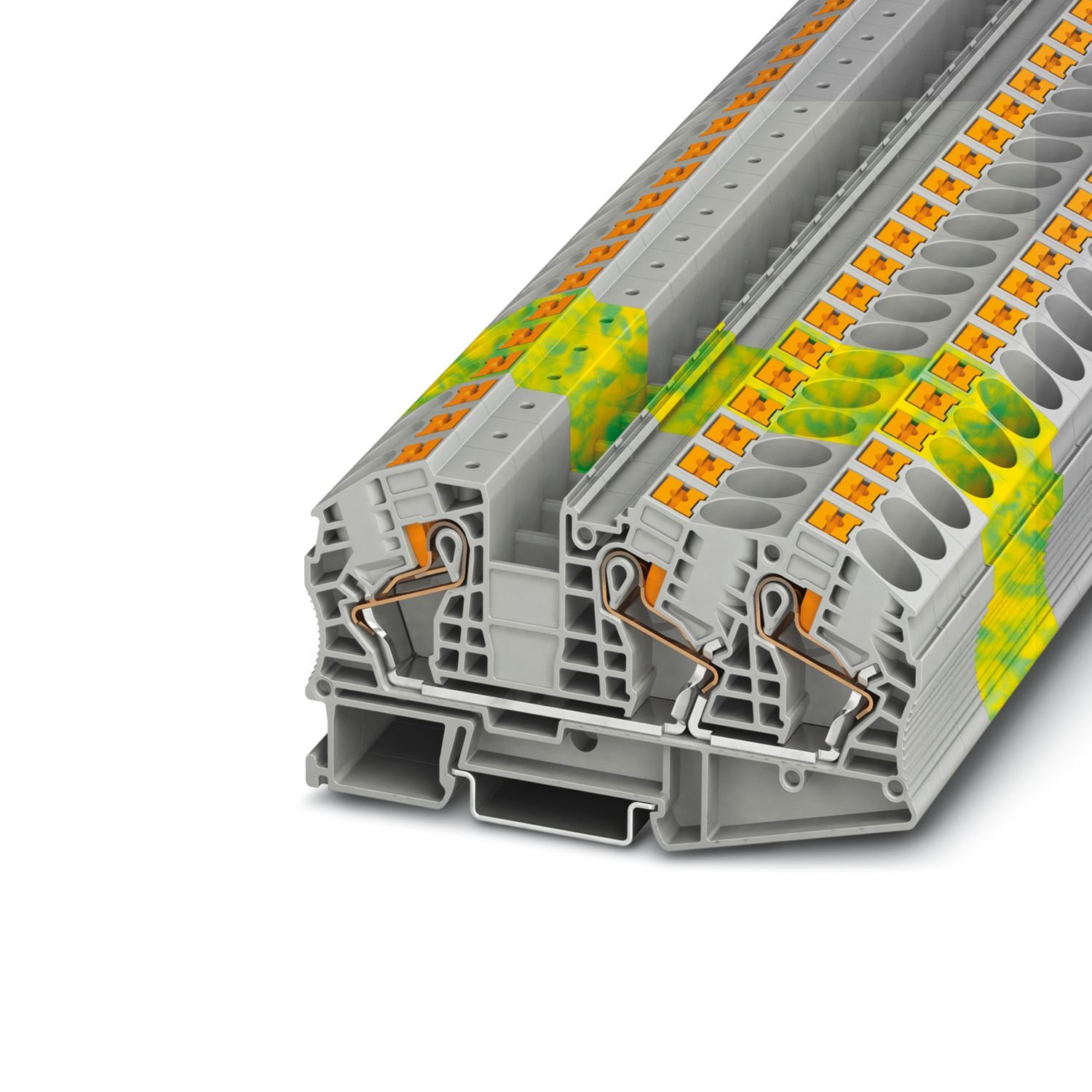

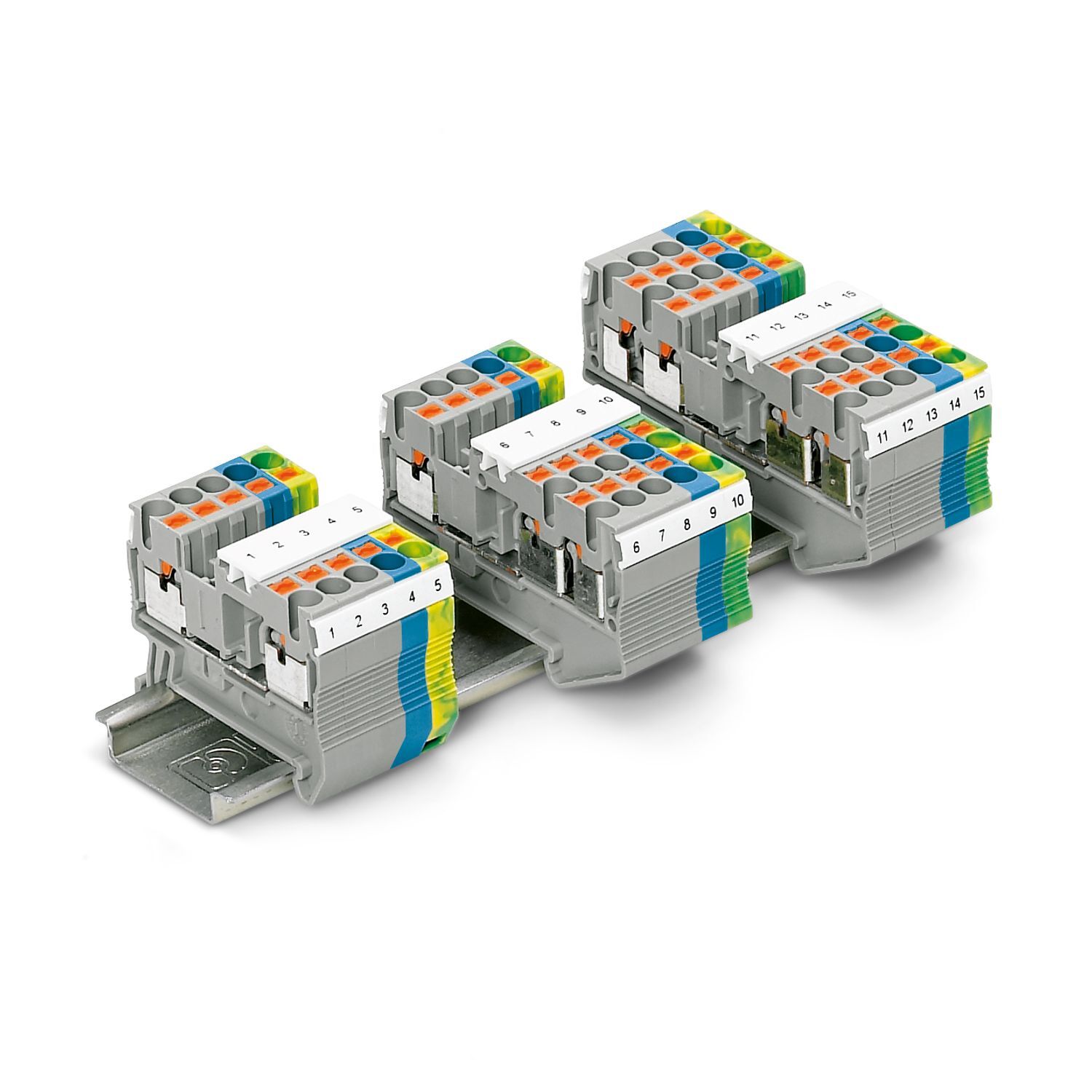

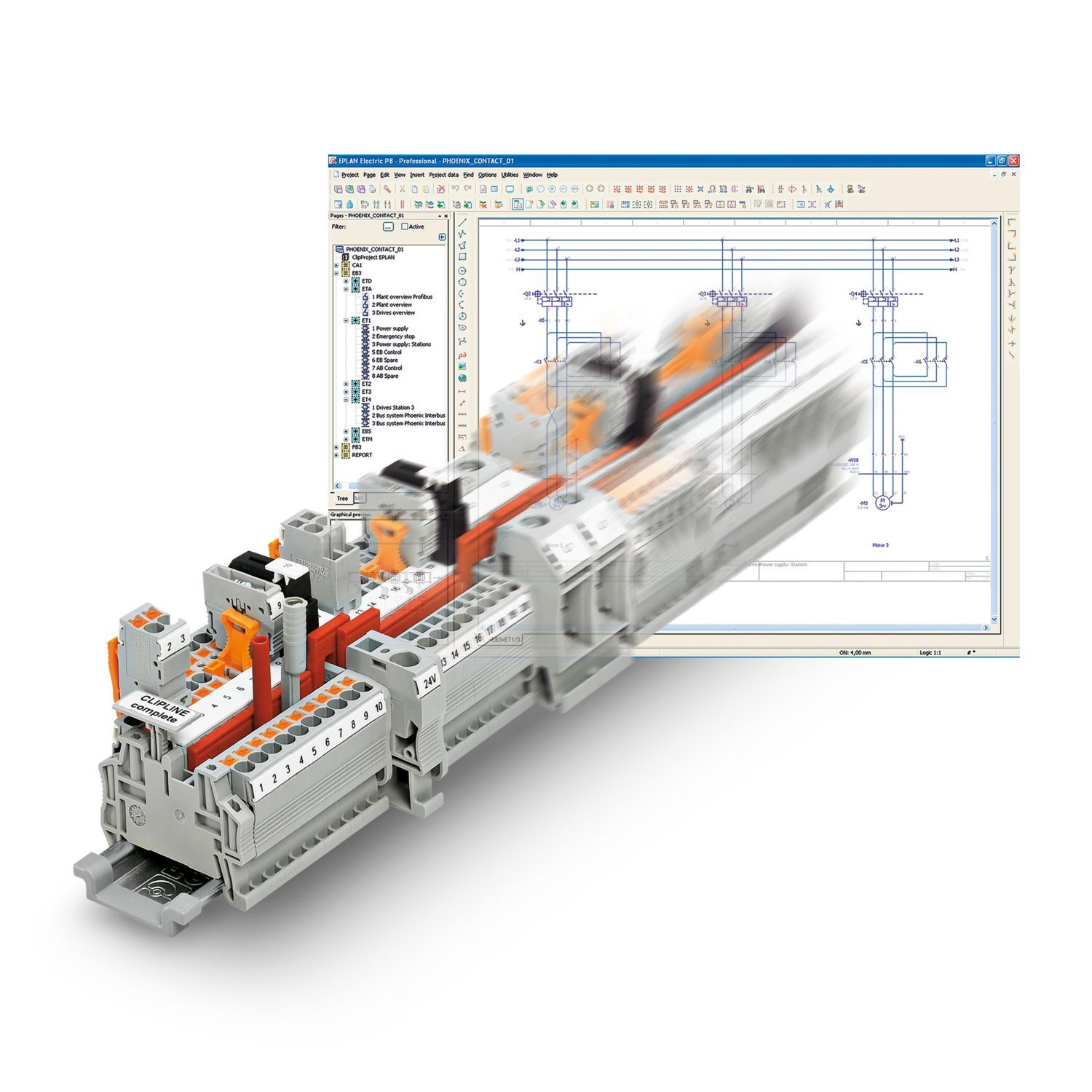

Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Опробовано для железнодорожного транспорта
Упаковочная единица
25
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
44,788 g
Вес/шт. (без упаковки)
44 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pt-16-twin-n-bu-3208773
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
3
Тип подключения
Зажимы Push-in
Длина снятия изоляции
18 мм ... 20 мм
Калиберная пробка
A7
Сечение жесткого провода
2,5 мм² ... 25 мм²,
0,5 мм² ... 25 мм²
Сечение проводника AWG
20 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 25 мм²
Сечение гибкого проводника [AWG]
20 ... 4 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 16 мм²,
2,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 16 мм²,
2,5 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 4 мм²
Номинальный ток
76 A
Максимальный ток нагрузки
85 A (при сечении жесткого провода 25 мм²),
78 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
12,2 мм
Высота
100,2 мм
Глубина на NS 35/7,5
52,6 мм
Глубина на NS 35/15
60,1 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3208773
Ценовая группа
BE2212
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIwODc3Mw/downloads/8300019?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwODc3Mw/downloads/8300118?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Принадлежности, сертифицированные для применения во взрывоопасных областях

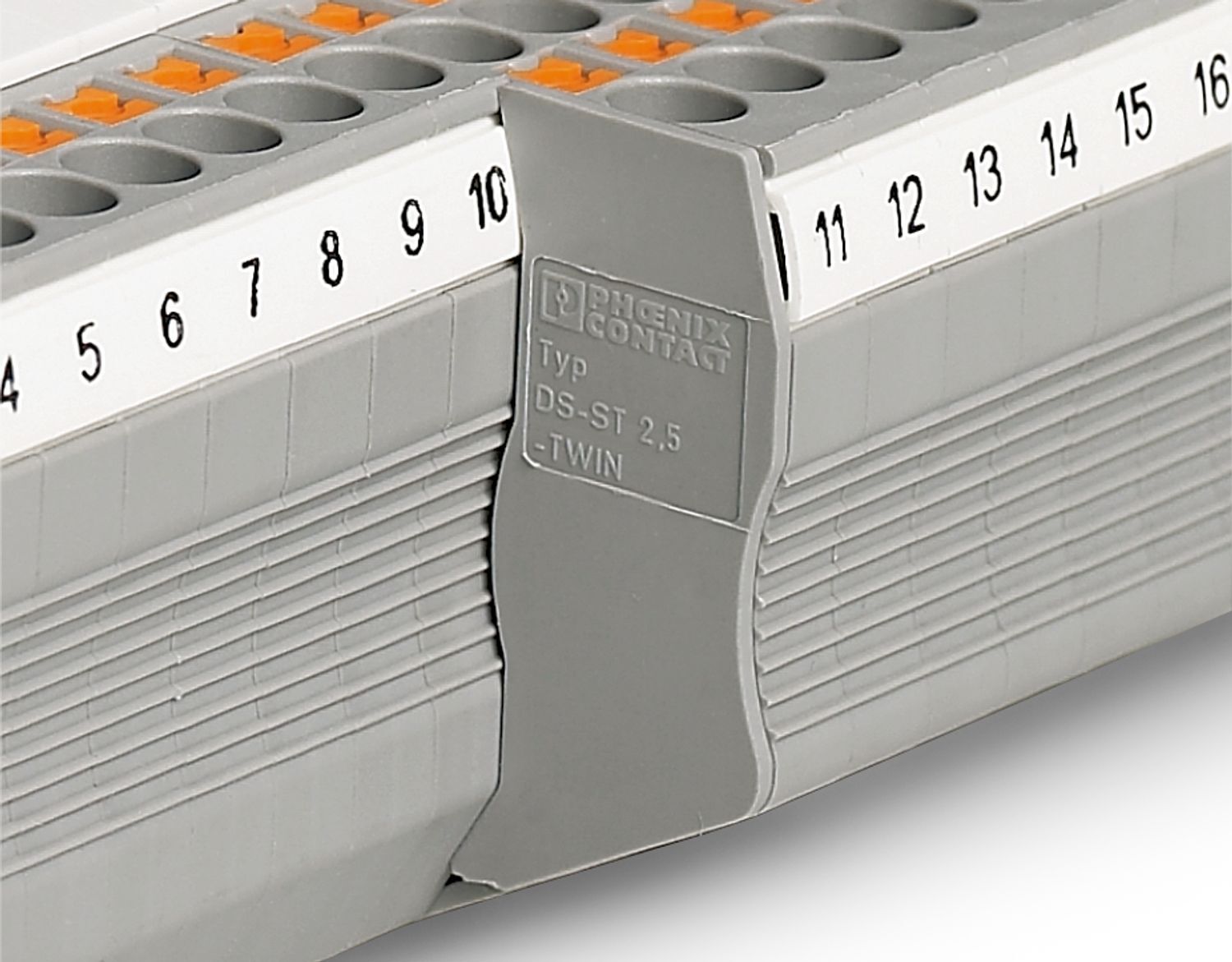

3208799 D-PT 16-TWIN N
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
6
Возможности подключения, жесткие проводники
0,5 мм² ... 25 мм²
Сечение подключаемого провода AWG
20 ... 6,
20 ... 4
Возможности подключения, гибкие проводники
0,5 мм² ... 16 мм²

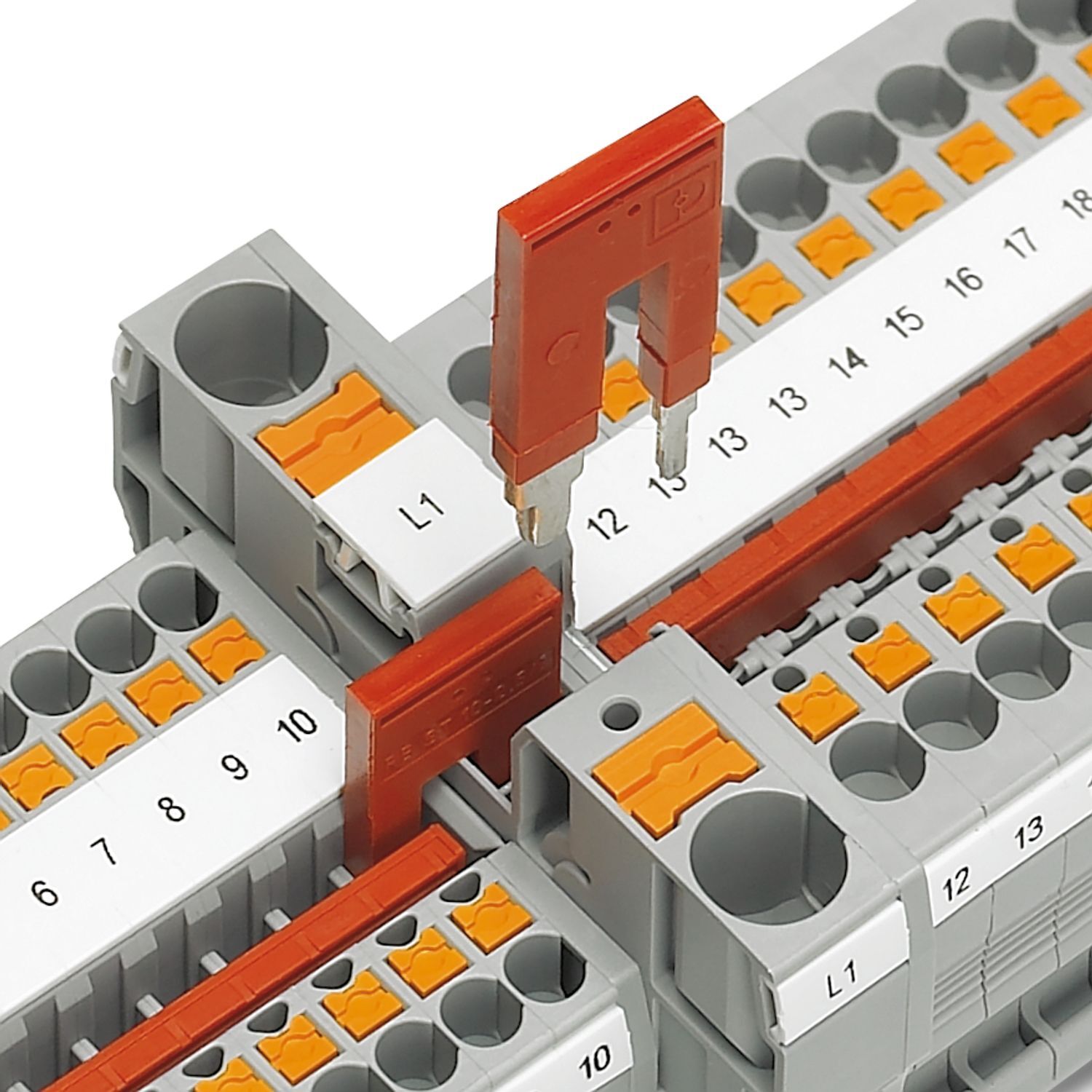

Список перемычек
Перемычка / FBS 2-12 / 3005950
Данные перемычки
60,5 A (16 мм²)
Повышение температуры Ex
40 К (65,5 A / 16 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
65,5 A
Контактное сопротивление
0,31 мΩ
Область применения
Железнодорожная индустрия
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Температурный диапазон применения (1)
-60 °C ... 85 °C
Температурный диапазон применения (2)
-40 °C ... 110 °C
