Описание

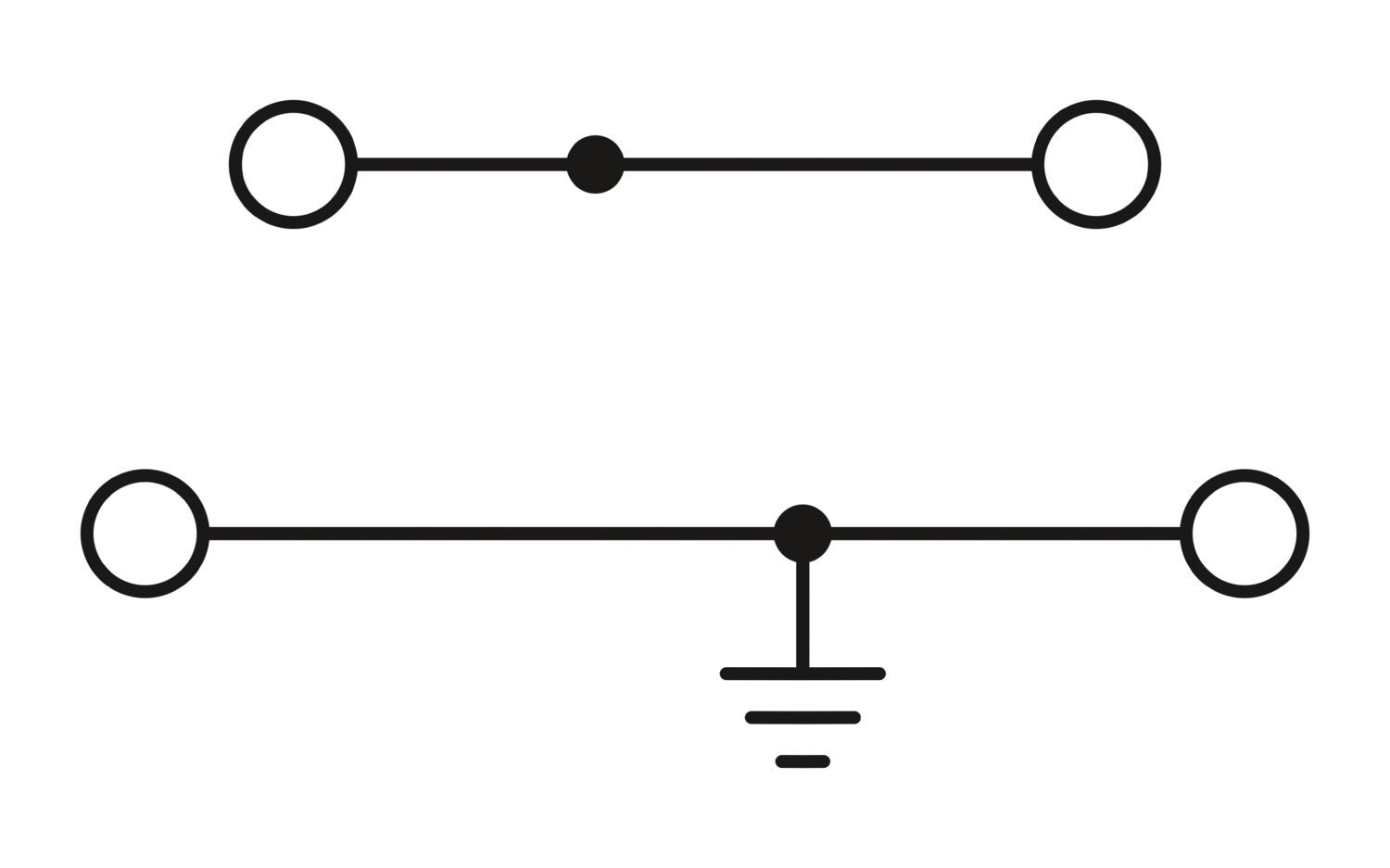

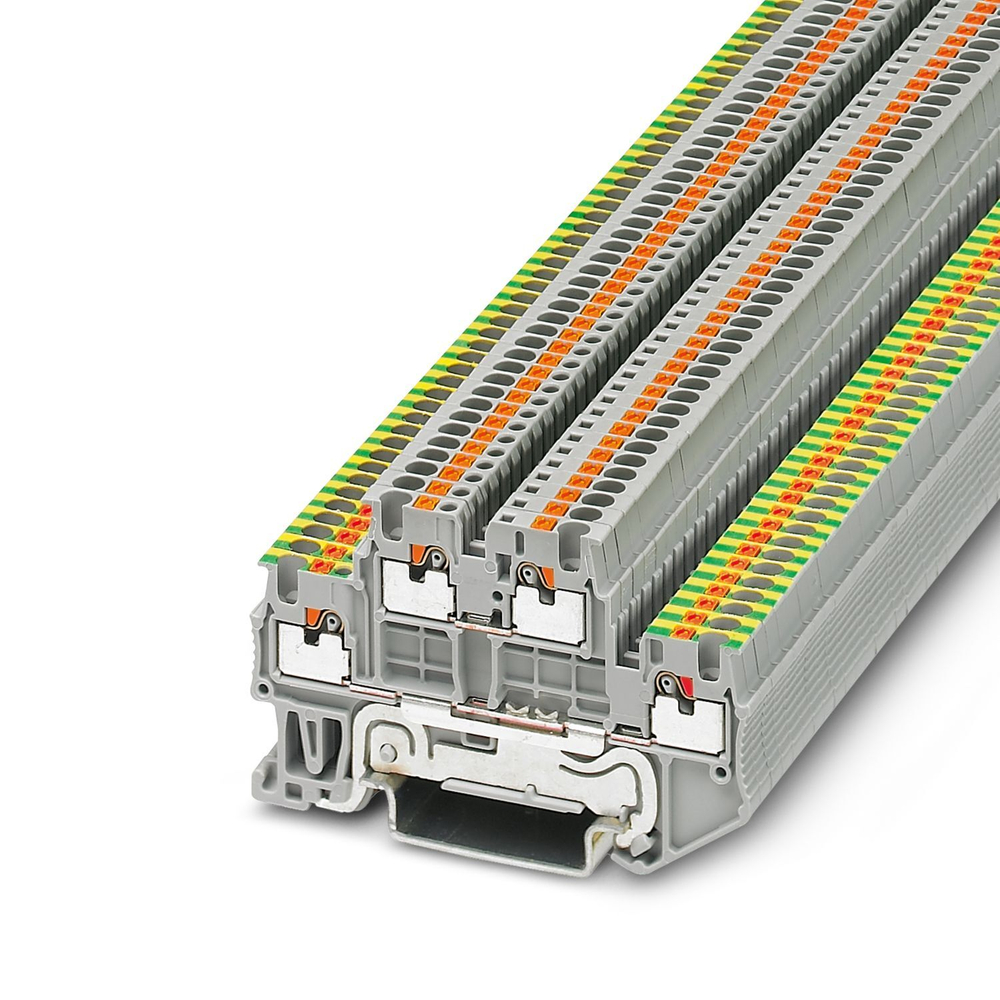

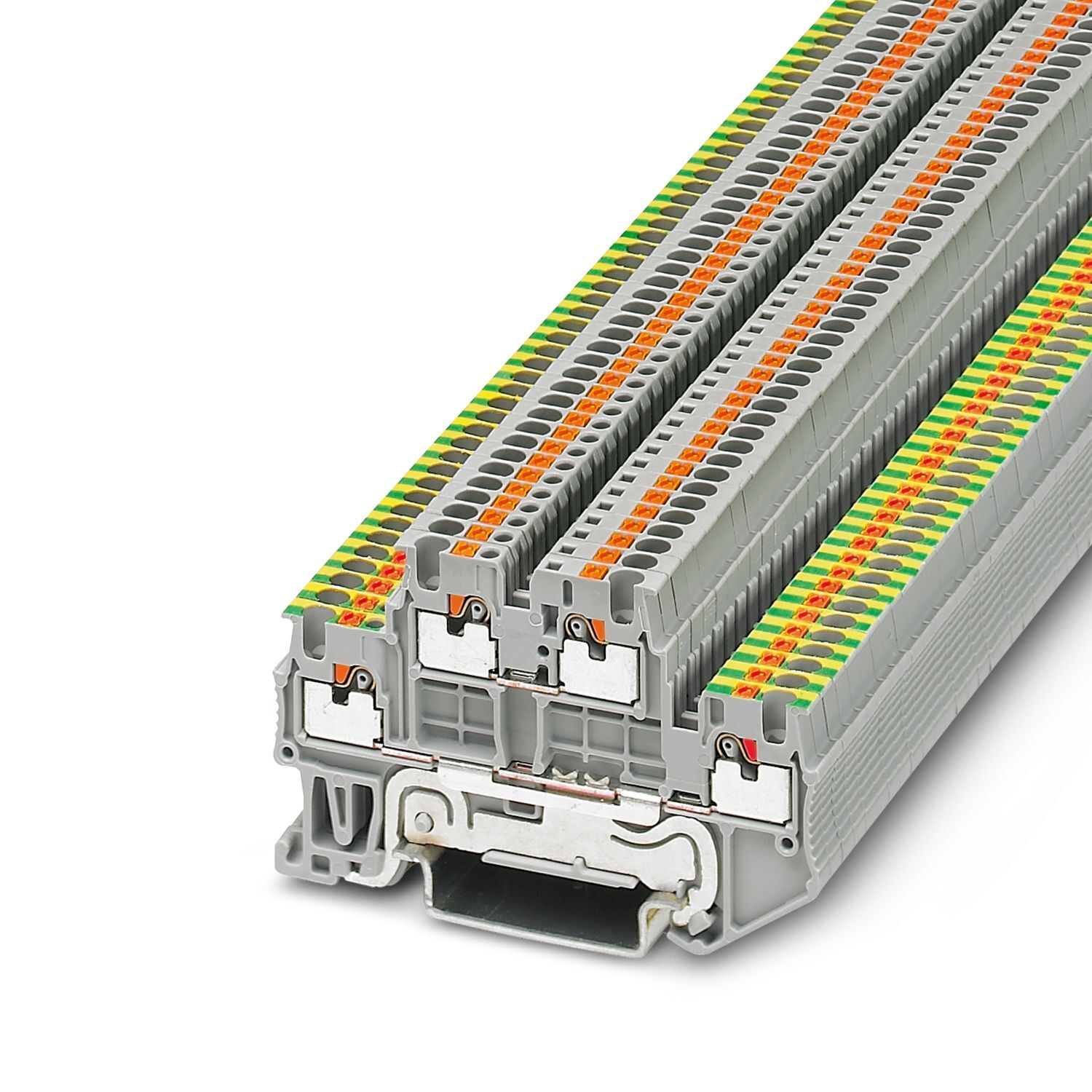

Многоярусный клеммный модуль, номинальное напряжение: 500 В, номинальный ток: 16 A, тип подключения: Зажимы Push-in, 1. и 2-ий ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356564502
Номинальное сечение
1,5 мм²
Количество рядов
2
Количество точек подключения
4
Товар доставляется
да
Глубина
41,1 мм
advatnages
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
8,976 g
Вес/шт. (без упаковки)
8,355 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnaa-zazemlausaa-klemma-pttb-15-s-pe-l-3208553
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293),
0,34 мм² ... 1 мм²
Номинальный ток
16 A
Максимальный ток нагрузки
16 A
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
3,5 мм
Высота
65,4 мм
Глубина на NS 35/7,5
42,6 мм
Глубина на NS 35/15
50,1 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3208553
Ценовая группа
BE2224
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzIwODU1Mw/downloads/7972511?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwODU1Mw/downloads/8046450?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
11,83 (м/c²)²/Гц
Ускорение
30г,
4,25г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
1. и 2-ий ярус
1. и 2-ий ярус
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
