Описание

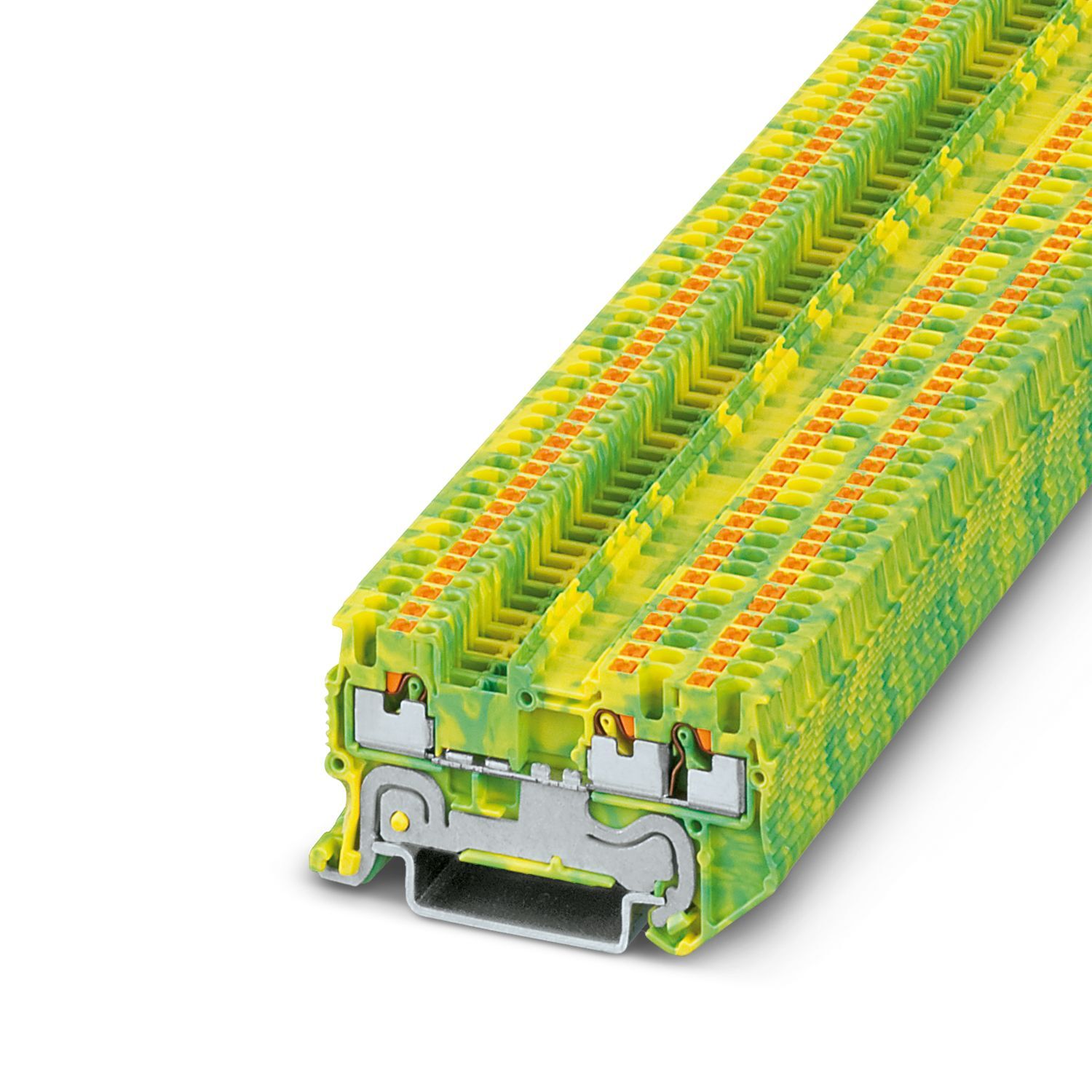

Заземляющая клемма, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4046356564359
Габариты (ДxШxВ, см):
3.5x30.5x54
Номер артикула
3208171
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
Глубина
30,5 мм
Преимущества_
Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Опробовано для железнодорожного транспорта
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
6,19 g
Вес/шт. (без упаковки)
5,82 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-pt-15-s-twin-pe-3208171,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-pt-15s-twin-pe-3208171
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
3
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293),
0,34 мм² ... 1 мм²
Ширина крышки
2,2 мм
Ширина
3,5 мм
Высота
54 мм
Глубина на NS 35/7,5
32 мм
Глубина на NS 35/15
39,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2222
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzIwODE3MQ/downloads/7972488?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwODE3MQ/downloads/8046431?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Принадлежности, сертифицированные для применения во взрывоопасных областях
3208184 D-PT 1,5/S-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,14 мм² ... 1,5 мм²
Сечение подключаемого провода AWG
26 ... 16
Возможности подключения, гибкие проводники
0,14 мм² ... 1,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г,
300 м/c²
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 16 (пересчитано согласно МЭК)
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Температурный диапазон применения (1)
-60 °C ... 85 °C
Температурный диапазон применения (2)
-40 °C ... 110 °C
Производитель
Phoenix Contact
Ключ изделия
BE2222
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3213014, ссылкаPxCkz3213027, ссылкаPxCkz3213030, ссылкаPxCkz3213043, ссылкаPxCkz3213056, ссылкаPxCkz3213069, ссылкаPxCkz3213086, ссылкаPxCkz3213099, ссылкаPxCkz3213109, ссылкаPxCkz3213112, ссылкаPxCkz3213125, ссылкаPxCkz3213138, ссылкаPxCkz3213153, ссылкаPxCkz3213167, ссылкаPxCkz3213180, ссылкаPxCkz3213183, ссылкаPxCkz3213196, ссылкаPxCkz3213206, ссылкаPxCkz3000706, ссылкаPxCkz3000708, ссылкаPxCkz3000707, ссылкаPxCkz0809298, ссылкаPxCkz3030789, ссылкаPxCkz3208184, ссылкаPxCkz1029571, ссылкаPxCkz1200293, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz0829414, ссылкаPxCkz0829415, ссылкаPxCkz0801404, ссылкаPxCkz0801405, ссылкаPxCkz0829484
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3209633,https://www.phoenixcontact.com/kz/products/3209659,https://www.phoenixcontact.com/kz/products/3209565,https://www.phoenixcontact.com/kz/products/3208168,https://www.phoenixcontact.com/kz/products/3208333,https://www.phoenixcontact.com/kz/products/3210608,https://www.phoenixcontact.com/kz/products/3211929,https://www.phoenixcontact.com/kz/products/3211508,https://www.phoenixcontact.com/kz/products/3208799,
ссылкаPxCkz3209633,ссылкаPxCkz3209659,ссылкаPxCkz3209565,ссылкаPxCkz3208168,ссылкаPxCkz3208333,ссылкаPxCkz3210608,ссылкаPxCkz3211929,ссылкаPxCkz3211508,ссылкаPxCkz3208799
Совместимые товары_2
ссылкаPxCkz0829581, ссылкаPxCkz0830290, ссылкаPxCkz0830292, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz0828295, ссылкаPxCkz0829255, ссылкаPxCkz3031010, ссылкаPxCkz3031011, ссылкаPxCkz3031012, ссылкаPxCkz0829392, ссылкаPxCkz0829394, ссылкаPxCkz0801406, ссылкаPxCkz0801407, ссылкаPxCkz0829486, ссылкаPxCkz0829644, ссылкаPxCkz1204504, ссылкаPxCkz1200135, ссылкаPxCkz1050453
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
CO2e кг
0,042 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3208171
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
17,5 A
