Описание

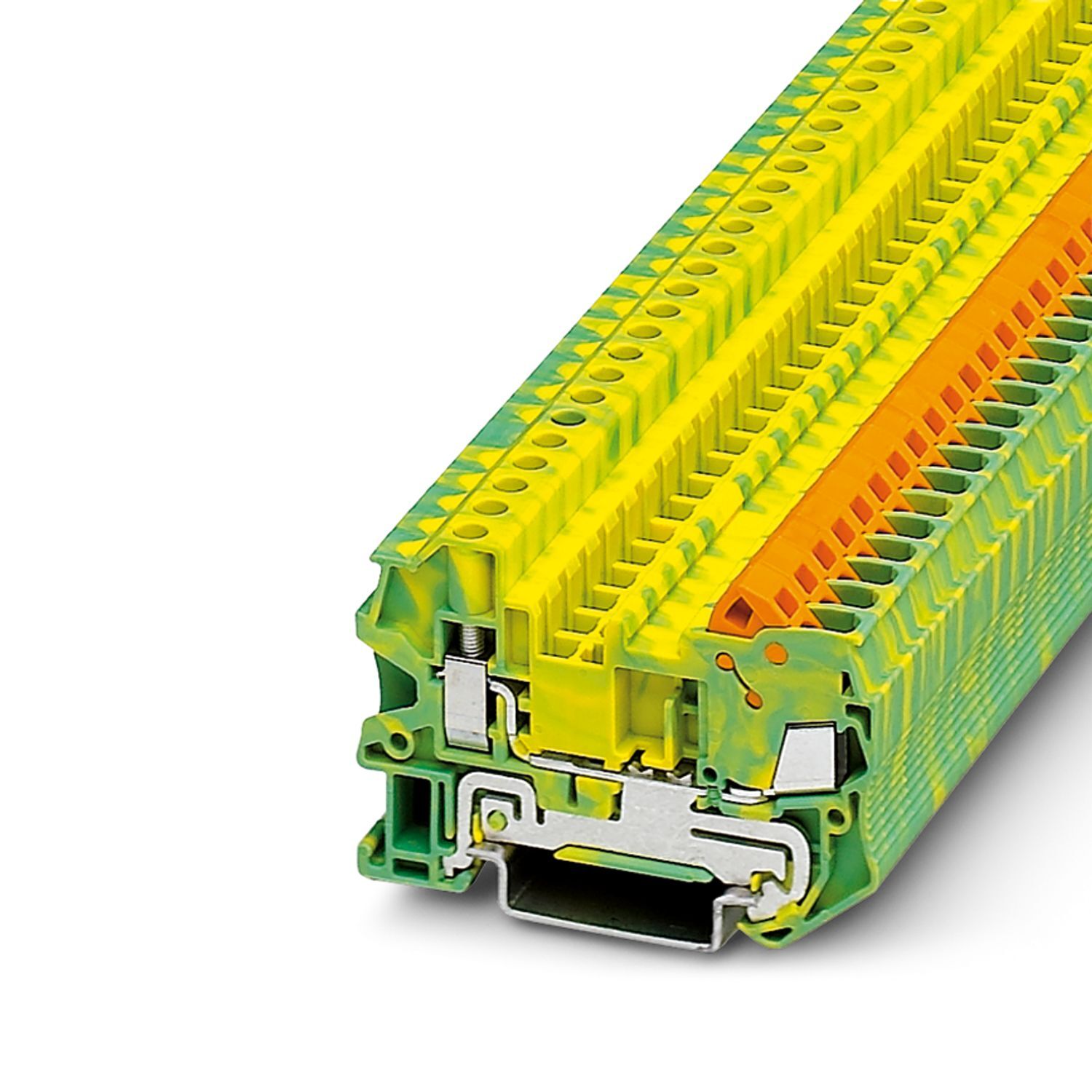

Заземляющая клемма, тип подключения: Быстрое подключение, cечение: 0,5 мм2 - 2,5 мм2, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 6 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: желто-зел. Товар снят с производства Предлагаемая замена 3206432
Характеристики
Штрих-код
4046356057738
Габариты (ДxШxВ, см):
6.2x62.6x42.8
Номер артикула
3206555
статус на складе в Германии
Товар снят с производства
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Преимущества_
С формой и делением, как на проходных клеммах|Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием|Все требования стандарта МЭК 60947-7-2 соблюдены
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
14,09 g
Вес/шт. (без упаковки)
14,09 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-qtcu-25-pe-3206555,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-qtcu-25-pe-3206555
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы,
Быстрое подключение
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Сечение жесткого провода
0,14 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК),
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²,
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
62,6 мм
Глубина на NS 35/7,5
42,8 мм
Глубина на NS 35/15
50,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE3129
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIwNjU1NQ/downloads/8206959?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjU1NQ/downloads/8214464?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3206597 D-QTCU 2,5
Выход
(постоянно)
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение подключаемого провода AWG
26 ... 12,
26 ... 10,
20 ... 14
Возможности подключения, гибкие проводники
0,14 мм² ... 4 мм²,
0,5 мм² ... 2,5 мм²
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Винтовой зажим
Параметры подключения Ex Винтовой зажим
Диаметр проводника вкл. изоляцию
3,8 мм
Производитель
Phoenix Contact
Ключ изделия
BE3129
Товар поставляется стандартно
нет
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Нет
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2296498,https://www.phoenixcontact.com/kz/products/2723152,https://www.phoenixcontact.com/kz/products/1404101,https://www.phoenixcontact.com/kz/products/1435645,https://www.phoenixcontact.com/kz/products/2305347,https://www.phoenixcontact.com/kz/products/2920434
ECLASS-13.0
27250202
UNSPSC 21.0
39121400
CO2e кг
0,071 кг CO2e
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250202 ETIM ETIM 9.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3206555
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
38eb3510-ac39-409f-b020-0ffb2579ebf4
насколько известно, действует освобождение от исполнения требований
6(c)
ETIM 9.0
EC000901
