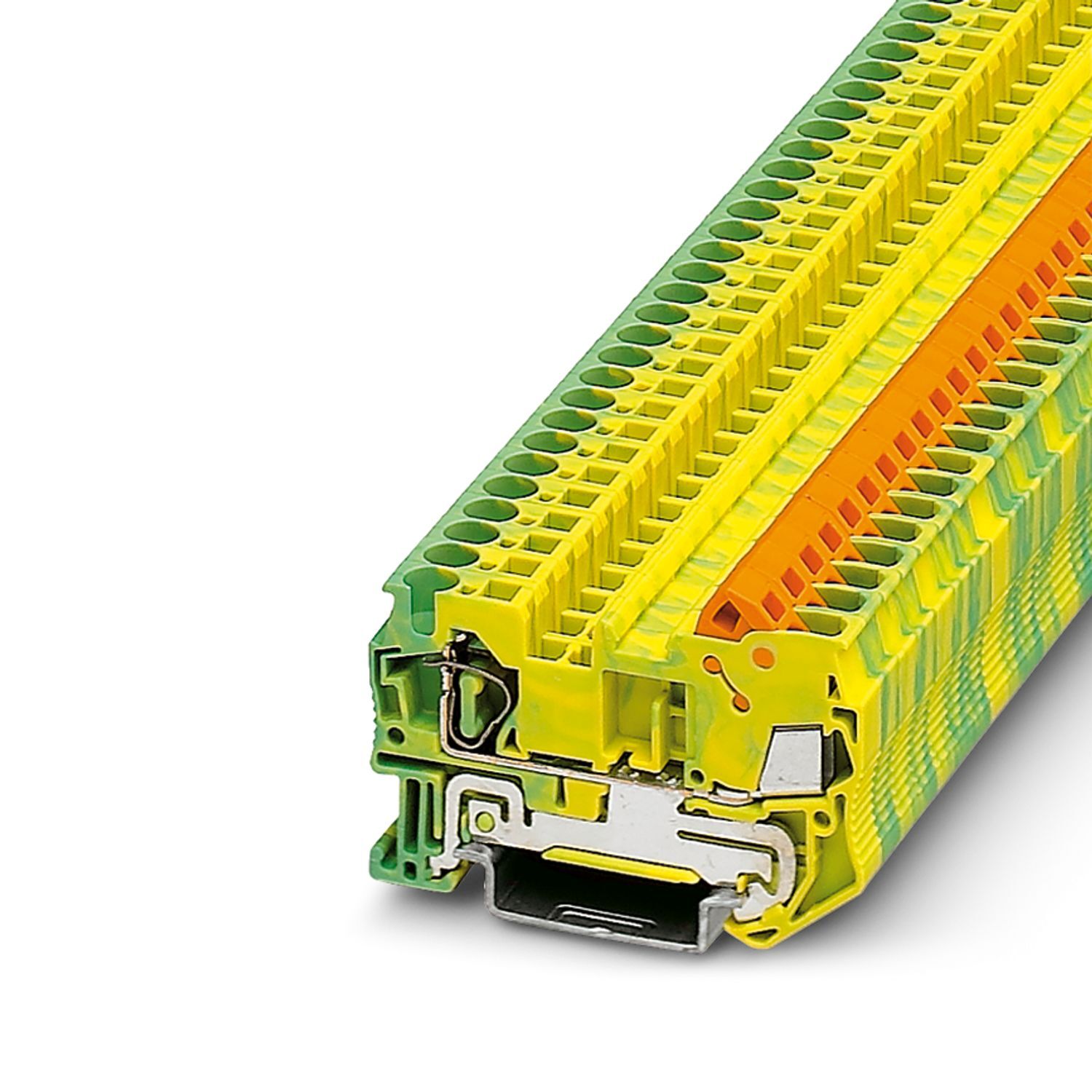

3206526 - QTCS 2,5-PE - Заземляющая клемма

Name: 3206526 - QTCS 2,5-PE - Заземляющая клемма
SKU: 3206526 - QTCS 2,5-PE
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

С формой и делением, как на проходных клеммах|Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием|Все требования стандарта МЭК 60947-7-2 соблюдены

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

12,51 g

Вес/шт. (без упаковки):

12,125 g

Цвет:

желто-зеленый

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-qtcs-25-pe-3206526

Тип изделия:

Заземляющая клемма

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Пружинный зажим, Быстрое подключение

Длина снятия изоляции:

10 мм

Сечение жесткого провода:

0,08 мм² ... 6 мм², 0,5 мм² ... 2,5 мм²

Сечение проводника AWG:

28 ... 10 (пересчитано согласно МЭК), 20 ... 14 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,08 мм² ... 4 мм², 0,5 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

20 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 4 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 4 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1 мм²

Ширина крышки:

2,2 мм

Ширина:

6,2 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3206526

Ценовая группа:

BE3129

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzIwNjUyNg/downloads/8068714?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjUyNg/downloads/8068745?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Подключение согласно стандарту:

МЭК 60947-7-2

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-45 °C ... 90 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3206584 D-QTCS 2,5

Выход:

(постоянно)

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,08 мм² ... 6 мм², 0,5 мм² ... 2,5 мм²

Сечение подключаемого провода AWG:

28 ... 10, 28 ... 12, 20 ... 14

Возможности подключения, гибкие проводники:

0,08 мм² ... 4 мм², 0,5 мм² ... 2,5 мм²

Ярус 1, снизу 1:

Ярус 1, снизу 1

Частота подключения/отключения при одинаковом сечении:

100

Материал, изоляция проводника:

ПВХ / PE

Параметры подключения Ex Зажимы для быстрого монтажа:

Параметры подключения Ex Зажимы для быстрого монтажа

Диаметр проводника вкл. изоляцию:

3,8 мм

Параметры подключения Ex Пружинный зажим:

Параметры подключения Ex Пружинный зажим

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Заземляющая клемма, 1. ярус, тип подключения: Быстрое подключение, cечение: 0,5 мм2 - 2,5 мм2, тип подключения: Пружинный зажим, cечение: 0,08 мм2 - 6 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: желто-зел.
