Описание

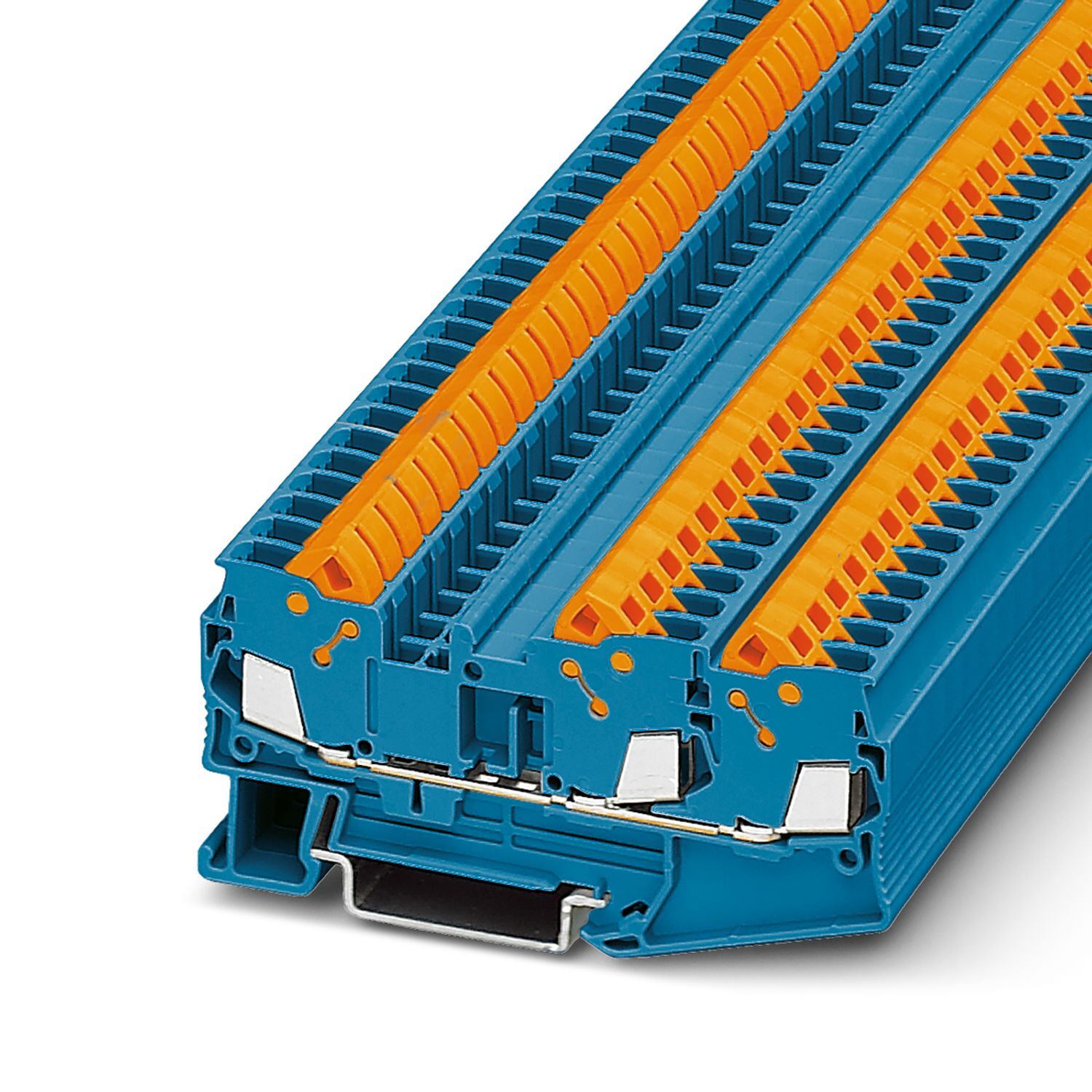

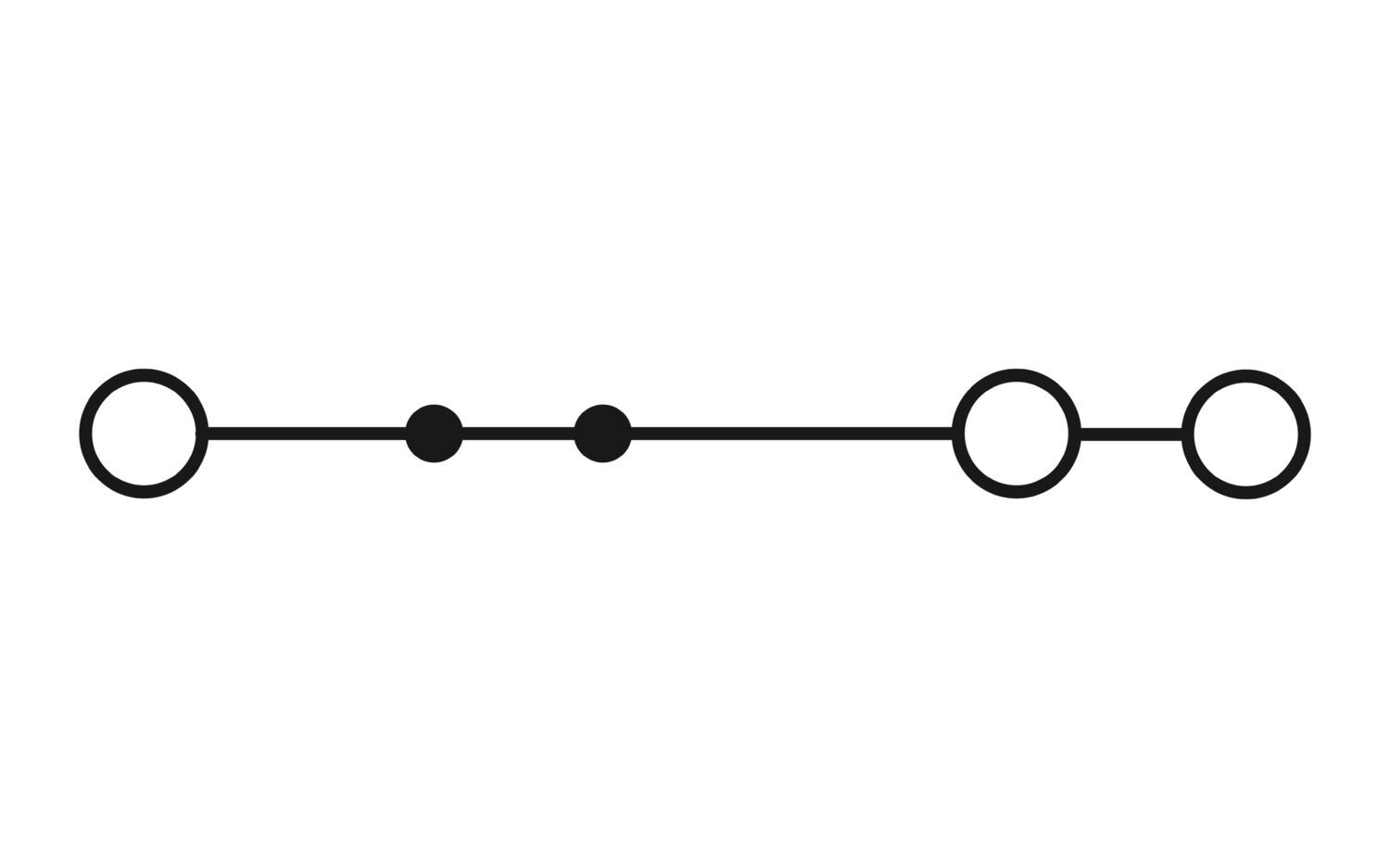

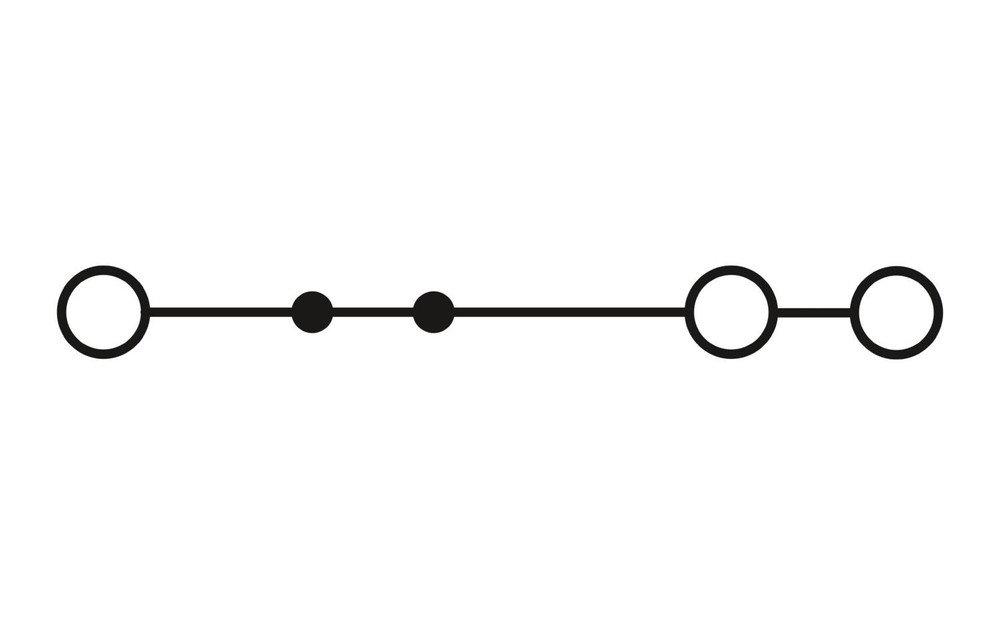

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 3, тип подключения: Быстрое подключение, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,5 мм2 - 2,5 мм2, тип монтажа: NS 35/7,5, NS 35/7,5, цвет: синий
Характеристики
Штрих-код
4046356057646
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
advatnages
Компактная конструкция|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
14,06 g
Вес/шт. (без упаковки)
12 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-qtc-25-twin-bu-3206461
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
3
Тип подключения
Быстрое подключение
Сечение жесткого провода
0,5 мм² ... 2,5 мм²
Сечение проводника AWG
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
20 ... 14 (пересчитано согласно МЭК)
Номинальный ток
24 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки
22 A,
24 A (при сечении проводника 2,5 мм² суммарный ток не должен превышать номинальный ток)
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
82,5 мм
Глубина на NS 35/7,5
39,3 мм
Глубина на NS 35/15
46,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3206461
Ценовая группа
BE3112
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIwNjQ2MQ/downloads/8206953?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjQ2MQ/downloads/8214458?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
QTC
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3206571 D-QTC 2,5-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,5 мм² ... 2,5 мм²
Сечение подключаемого провода AWG
20 ... 14
Возможности подключения, гибкие проводники
0,5 мм² ... 2,5 мм²
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
22 A (2,5 мм²)
Повышение температуры Ex
40 К (24,6 A / 2,5 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
22 A
Контактное сопротивление
1 мΩ
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Область применения
Железнодорожная индустрия
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
275 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Диаметр проводника вкл. изоляцию
3,8 мм
