Описание

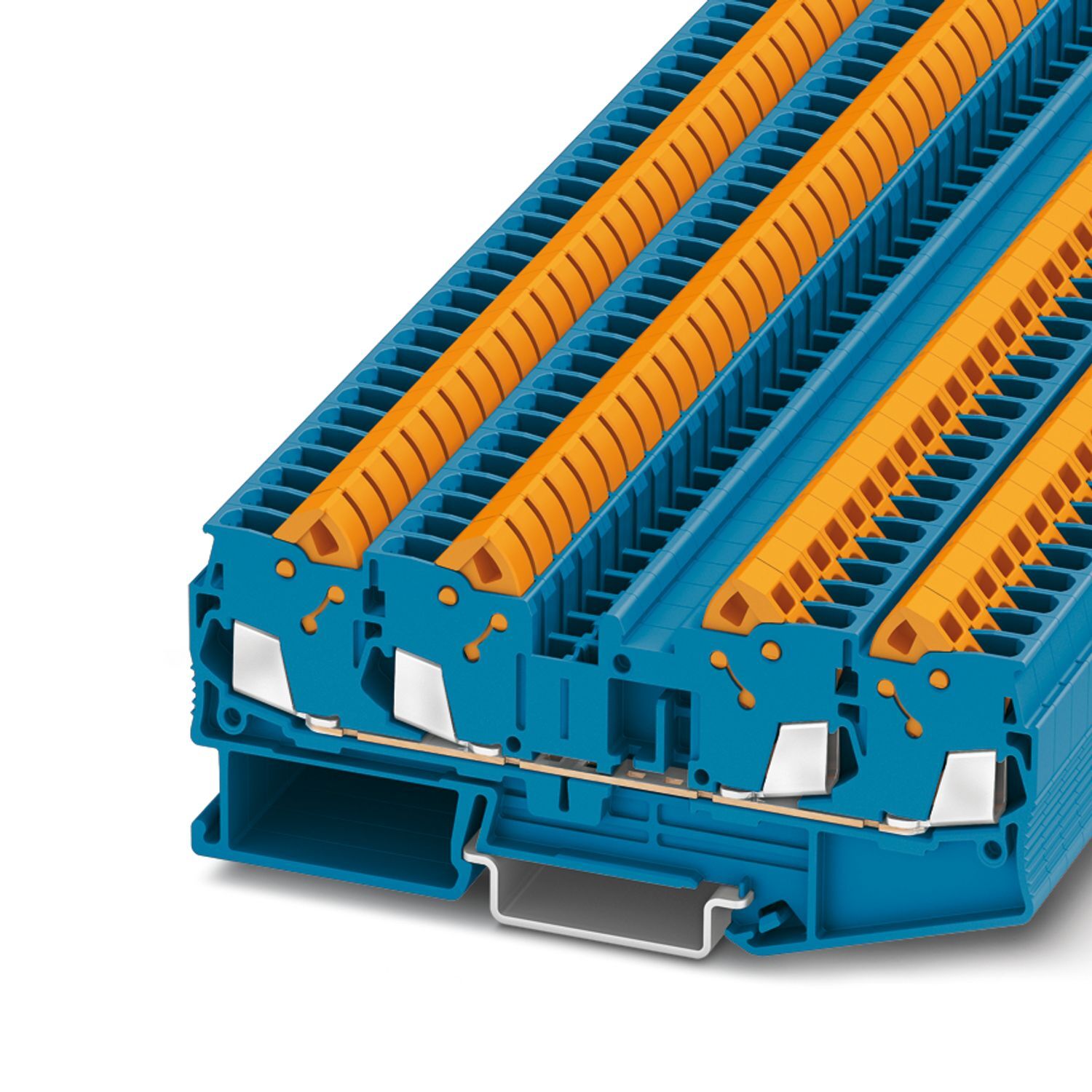

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 4, тип подключения: Быстрое подключение, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,5 мм2 - 2,5 мм2, тип монтажа: NS 35/7,5, NS 35/7,5, цвет: синий
Характеристики
Штрих-код
4046356898539
Номинальное сечение
2,5 мм²
Количество рядов
1

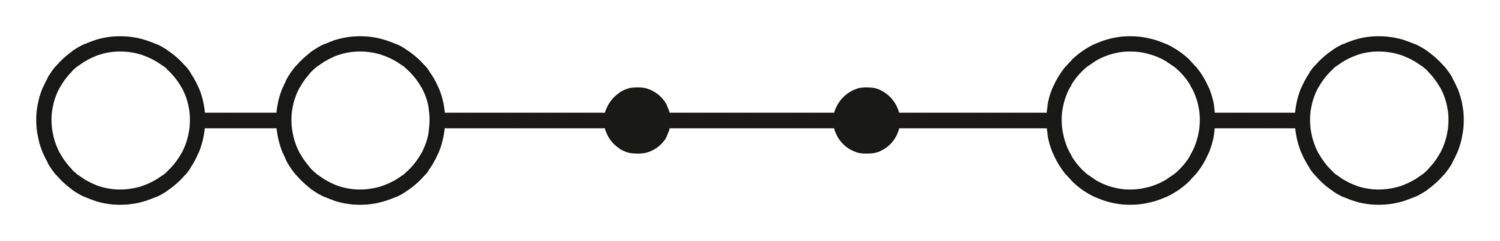

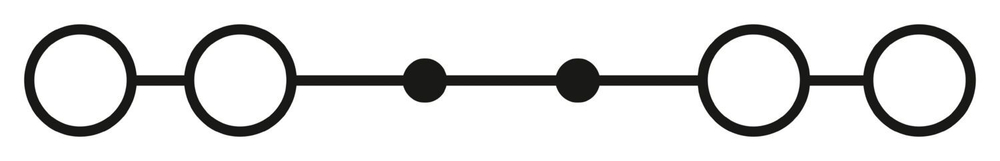

Количество точек подключения
4
Товар доставляется
да
Глубина
37,8 мм
advatnages
Компактная конструкция
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
17,876 g
Вес/шт. (без упаковки)
16,5 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-qtc-25-quattro-bu-3206447
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
4
Тип подключения
Быстрое подключение
Сечение жесткого провода
0,5 мм² ... 2,5 мм²
Сечение проводника AWG
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
20 ... 14 (пересчитано согласно МЭК)
Номинальный ток
24 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки
24 A (при сечении проводника 2,5 мм² суммарный ток не должен превышать номинальный ток),
22,5 A (при сечении проводника 2,5 мм²)
Номинальное напряжение
800 В,
550 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
102,4 мм
Глубина на NS 35/7,5
39,3 мм
Глубина на NS 35/15
46,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3206447
Ценовая группа
BE3113
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIwNjQ0Nw/downloads/7972467?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjQ0Nw/downloads/8046410?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
QTC
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Номинальное сечение AWG
14
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Диаметр проводника вкл. изоляцию
3,8 мм
