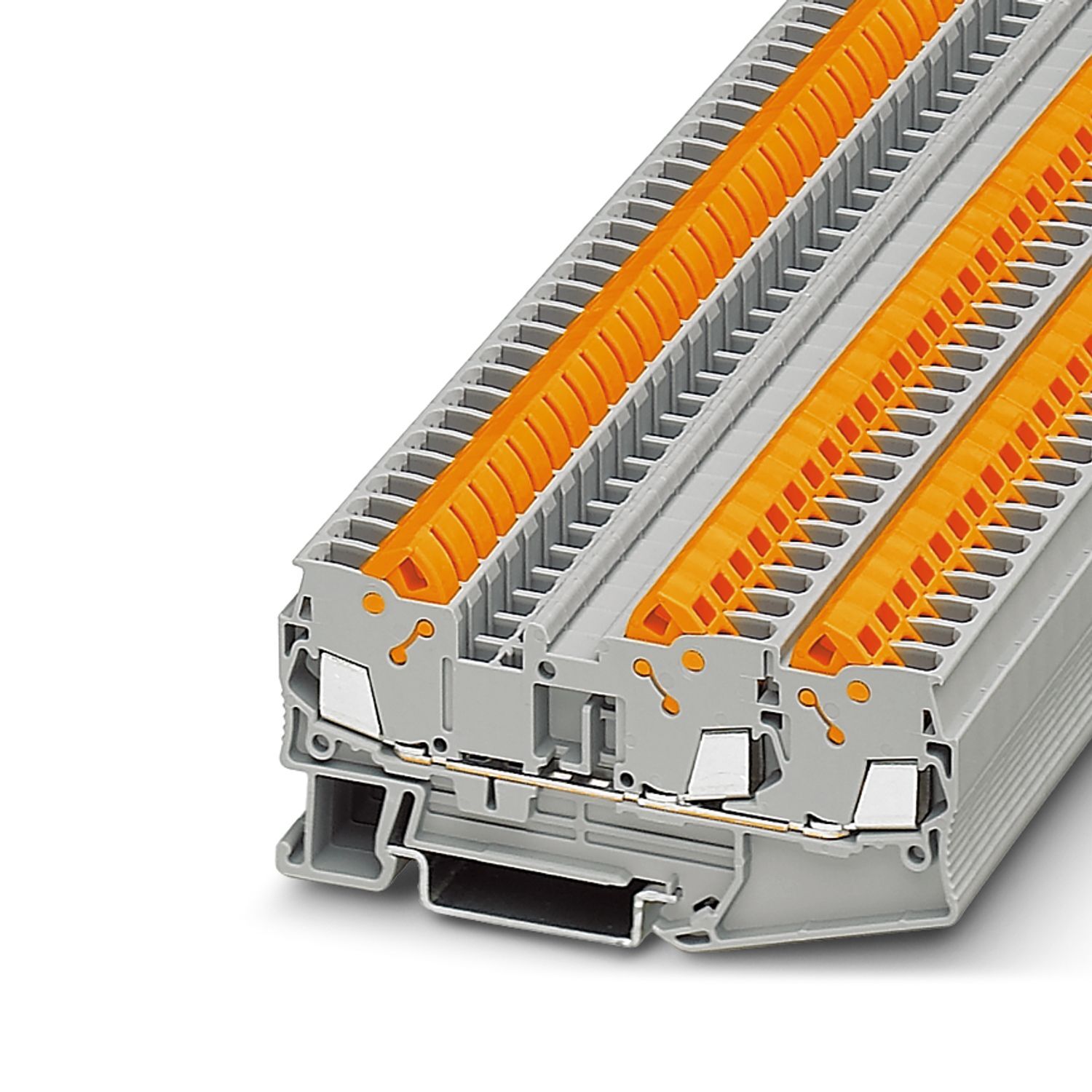

QTC 2,5-TWIN - Проходные клеммы 3206445

Name: QTC 2,5-TWIN - Проходные клеммы 3206445
SKU: QTC 2,5-TWIN
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

6.2x82.5x37.8

Номер артикула:

3206445

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

37,8 мм

Преимущества_:

Компактная конструкция|Опробовано для железнодорожного транспорта

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

13,97 g

Вес/шт. (без упаковки):

12,653 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443, 2026-04-09T16:40:09

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-qtc-25-twin-3206445, https://www.phoenixcontact.com/ru-kz/produkty/mnogovyvodnaya-klemma-qtc-25-twin-3206445

Тип изделия:

Многовыводная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Быстрое подключение

Сечение жесткого провода:

0,5 мм² ... 2,5 мм²

Сечение проводника AWG:

20 ... 14 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

20 ... 14 (пересчитано согласно МЭК)

Номинальный ток:

24 A (при сечении проводника 2,5 мм²)

Максимальный ток нагрузки:

22 A, 24 A (при сечении проводника 2,5 мм² суммарный ток не должен превышать номинальный ток)

Номинальное напряжение:

800 В

Ширина крышки:

2,2 мм

Ширина:

6,2 мм

Высота:

82,5 мм

Глубина на NS 35/7,5:

39,3 мм

Глубина на NS 35/15:

46,8 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE3112

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzIwNjQ0NQ/downloads/8206952?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjQ0NQ/downloads/8214457?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

QTC

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,5 мм²/0,3 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb,  II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-45 °C ... 90 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3206571 D-QTC 2,5-TWIN

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,5 мм² ... 2,5 мм²

Сечение подключаемого провода AWG:

20 ... 14

Возможности подключения, гибкие проводники:

0,5 мм² ... 2,5 мм²

Список перемычек:

Перемычка / FBS 2-6 / 3030336

Данные перемычки:

22 A (2,5 мм²)

Повышение температуры Ex:

40 К (24,6 A / 2,5 мм²)

при перемыкании перемычкой:

550 В

Расчетное напряжение изоляции:

500 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

550 В

Расчетный ток:

22 A

Контактное сопротивление:

1 мΩ

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Область применения:

Железнодорожная индустрия

- для соединения несмежных клемм:

352 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины с разделительной пластиной:

275 В

Снижение эффективности от времени:

Снижение эффективности от времени

Температурные циклы:

192

Частота подключения/отключения при одинаковом сечении:

100

Материал, изоляция проводника:

ПВХ / PE

Диаметр проводника вкл. изоляцию:

3,8 мм

Производитель:

Phoenix Contact

Ключ изделия:

BE3112

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3206571,https://www.phoenixcontact.com/kz/products/2902043,https://www.phoenixcontact.com/kz/products/1711394,https://www.phoenixcontact.com/kz/products/2902005,https://www.phoenixcontact.com/kz/products/1006191,https://www.phoenixcontact.com/kz/products/1408828,https://www.phoenixcontact.com/kz/products/3205048,https://www.phoenixcontact.com/kz/products/3205174,https://www.phoenixcontact.com/kz/products/2903798

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

CO2e кг:

0,211 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3206445

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Сертификат утверждения типового образца:

550 В

Максимально допустимая нагрузка по току:

40 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 3, тип подключения: Быстрое подключение, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,5 мм2 - 2,5 мм2, тип монтажа: NS 35/7,5, NS 35/7,5, цвет: cерый
