Описание

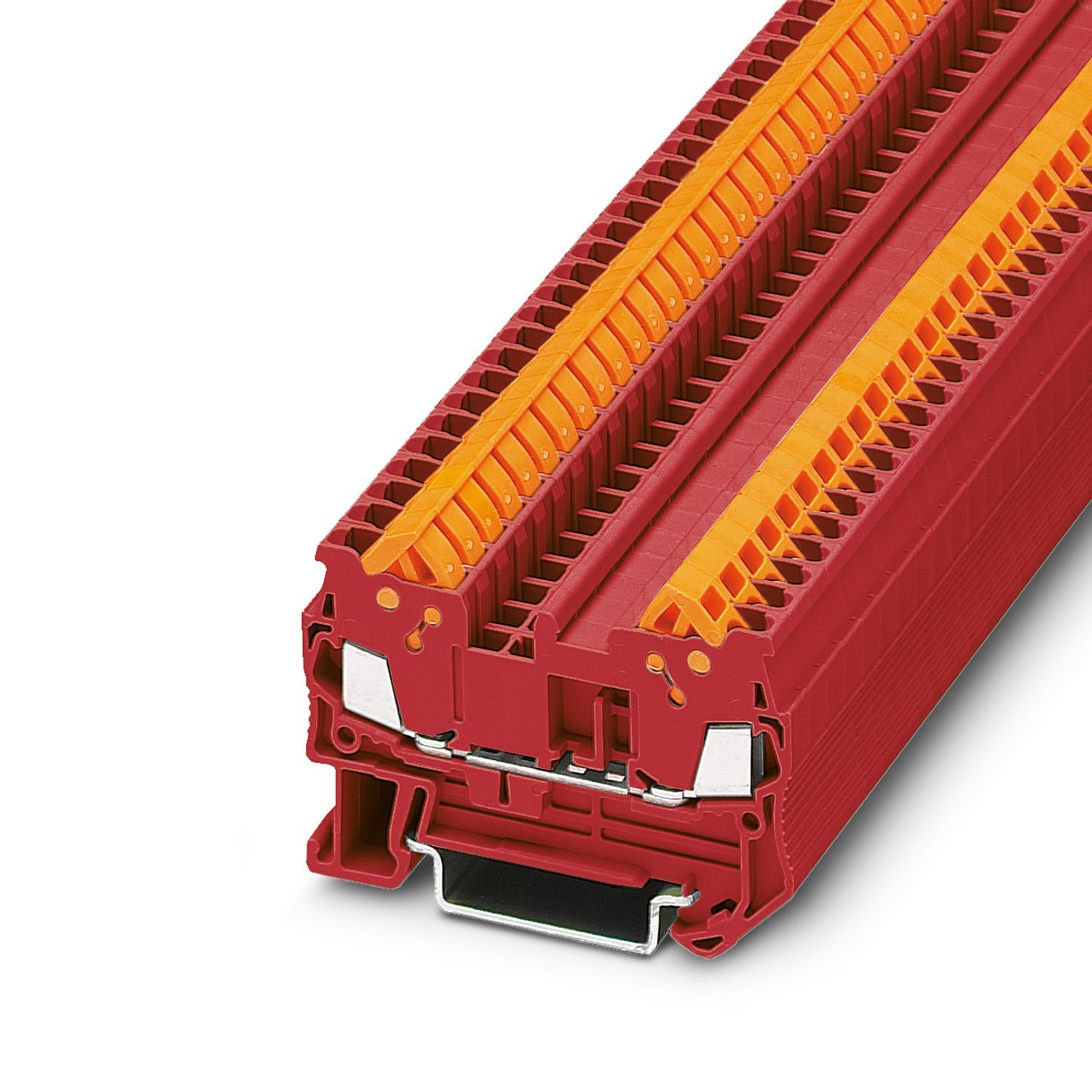

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 17,5 A, количество точек подсоединения: 2, тип подключения: Быстрое подключение, 1. ярус, cечение: 0,25 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/7,5, цвет: красный
Характеристики
Штрих-код
4017918932732
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
8,7 g
Вес/шт. (без упаковки)
8,4 g
Цвет
красный (RAL 3001)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-qtc-15-rd-3206254
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Быстрое подключение
Сечение жесткого провода
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
24 ... 16 (пересчитано согласно МЭК)
Номинальный ток
17,5 A
Максимальный ток нагрузки
17,5 A (для кабеля сечением 1,5 мм²),
16,5 A
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
58,8 мм
Глубина на NS 35/7,5
39,3 мм
Глубина на NS 35/15
46,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3206254
Ценовая группа
BE3111
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIwNjI1NA/downloads/7972449?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNjI1NA/downloads/8046393?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3205161 D-QTC 1,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG
24 ... 16
Возможности подключения, гибкие проводники
0,25 мм² ... 1,5 мм²
Список перемычек
Перемычка / FBS 2-5 / 3030161
Данные перемычки
16,5 A (1,5 мм²)
Повышение температуры Ex
40 К (18,6 A / 1,5 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
16,5 A
Контактное сопротивление
1 мΩ
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
275 В
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Сечение кабеля датчика
0,25 мм² ... 0,34 мм²
Диаметр проводника вкл. изоляцию
3 мм
