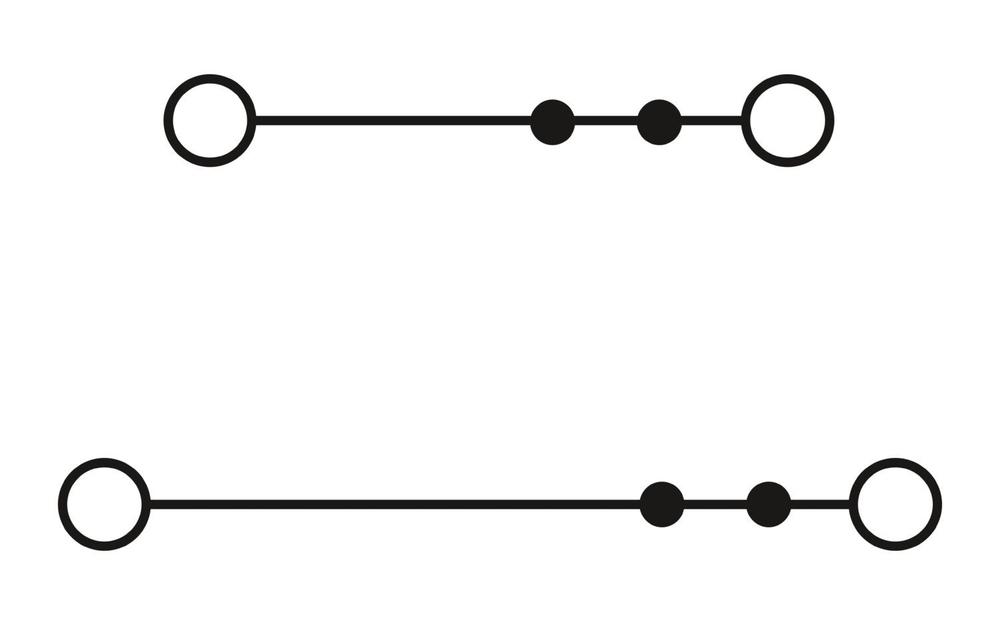

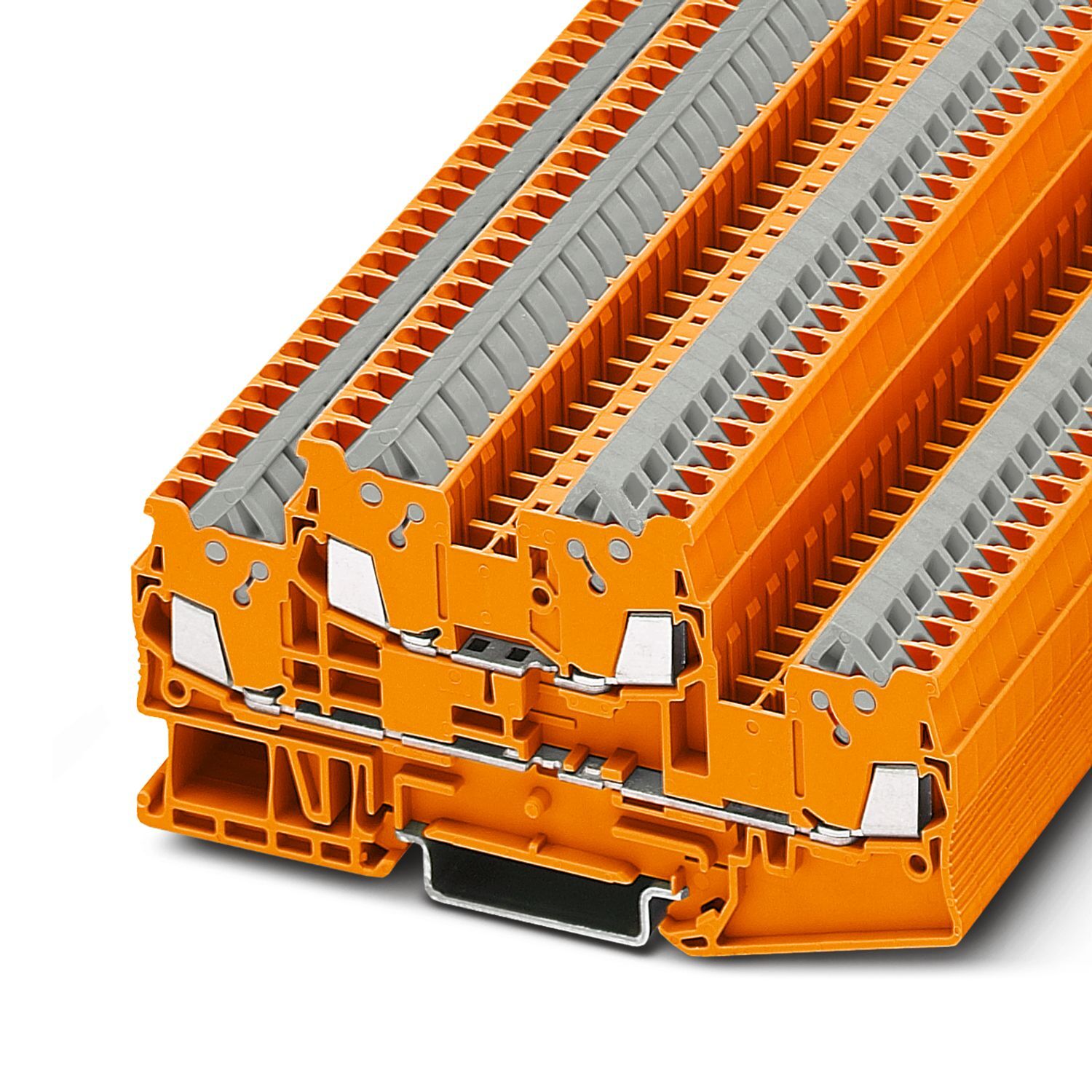

3205117 - QTTCB 1,5 OG - Двухъярусные клеммы

Name: 3205117 - QTTCB 1,5 OG - Двухъярусные клеммы
SKU: 3205117 - QTTCB 1,5 OG
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

В ассортименте заземляющие клеммы аналогичной формы|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

16,658 g

Вес/шт. (без упаковки):

16,002 g

Цвет:

оранжевый (RAL 2003)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-qttcb-15-og-3205117

Тип изделия:

Многоярусный клеммный модуль

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Быстрое подключение

Сечение жесткого провода:

0,25 мм² ... 1,5 мм²

Сечение проводника AWG:

24 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,25 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 16 (пересчитано согласно МЭК)

Номинальный ток:

17,5 A

Максимальный ток нагрузки:

17,5 A (для кабеля сечением 1,5 мм²), 15 A

Номинальное напряжение:

500 В

Ширина крышки:

2,2 мм

Ширина:

5,2 мм

Высота:

99,6 мм

Глубина на NS 35/7,5:

49,9 мм

Глубина на NS 35/15:

57,4 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3205117

Ценовая группа:

BE3114

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzIwNTExNw/downloads/7972430?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNTExNw/downloads/8046375?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

QTC

Подключение согласно стандарту:

МЭК 60947-7-1

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-45 °C ... 90 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3205187 D-QTTCB 1,5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,25 мм² ... 1,5 мм²

Сечение подключаемого провода AWG:

24 ... 16

Возможности подключения, гибкие проводники:

0,25 мм² ... 1,5 мм²

1. и 2-ий ярус:

1. и 2-ий ярус

Список перемычек:

Перемычка / FBS 2-5 / 3030161

Данные перемычки:

14,5 A / 1,5 мм²

Повышение температуры Ex:

40 К (16,7 A/1,5 мм²)

при перемыкании перемычкой:

440 В

Расчетное напряжение изоляции:

400 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

440 В

Расчетный ток:

15 A

Контактное сопротивление:

1 мΩ, 1,4 мΩ

Область применения:

Железнодорожная индустрия

- для соединения несмежных клемм:

352 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины с разделительной пластиной:

275 В

Ярус-взрывобезопасность 1-ый ярус:

Ярус-взрывобезопасность 1-ый ярус

Ярус-взрывобезопасность 2-ой ярус:

Ярус-взрывобезопасность 2-ой ярус

Частота подключения/отключения при одинаковом сечении:

100

Материал, изоляция проводника:

ПВХ / PE

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Двухъярусные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Быстрое подключение, 1. и 2-ий ярус, Расчетное сечение: 1,5 мм2, cечение: 0,25 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: oранжевый
