Описание

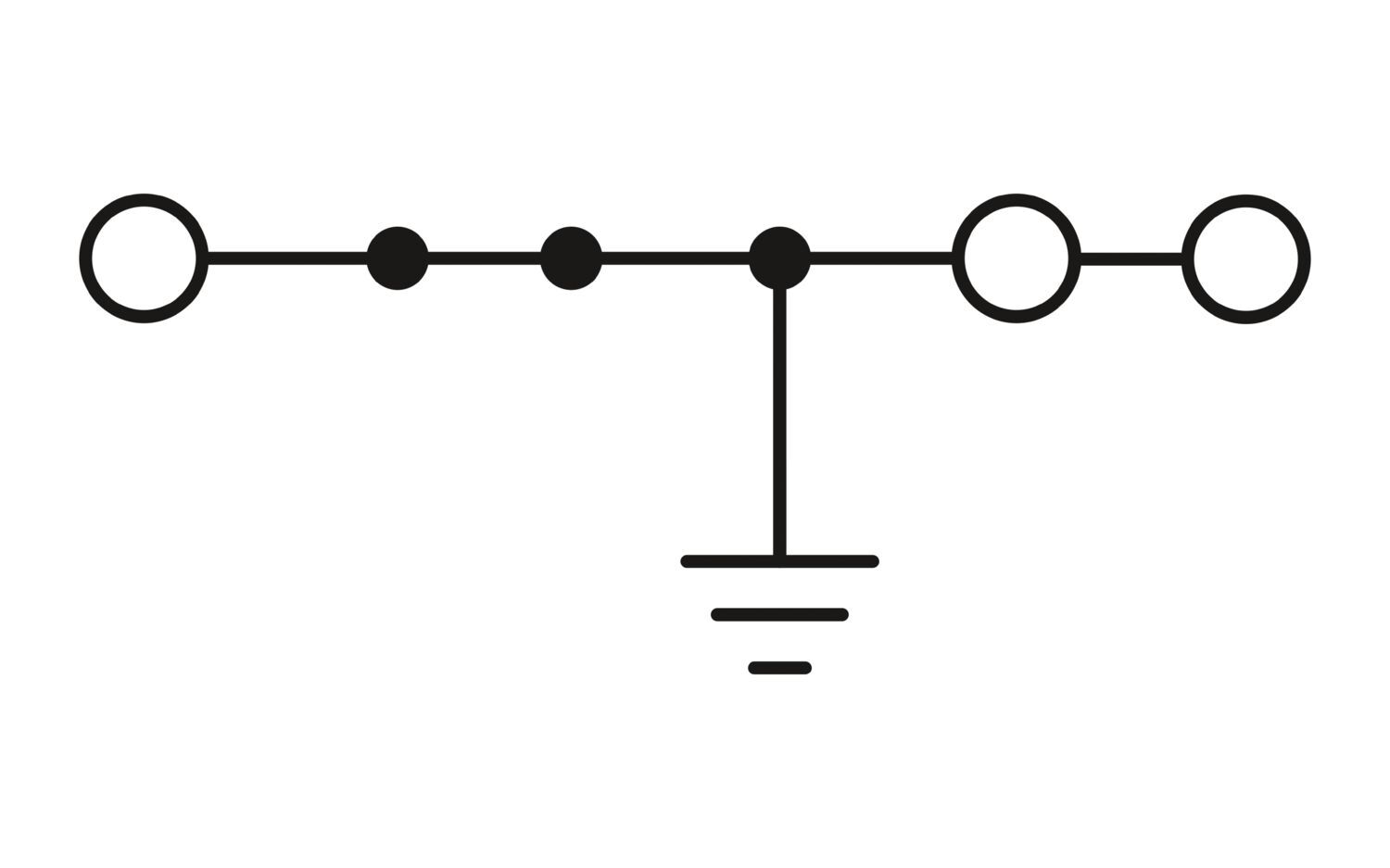

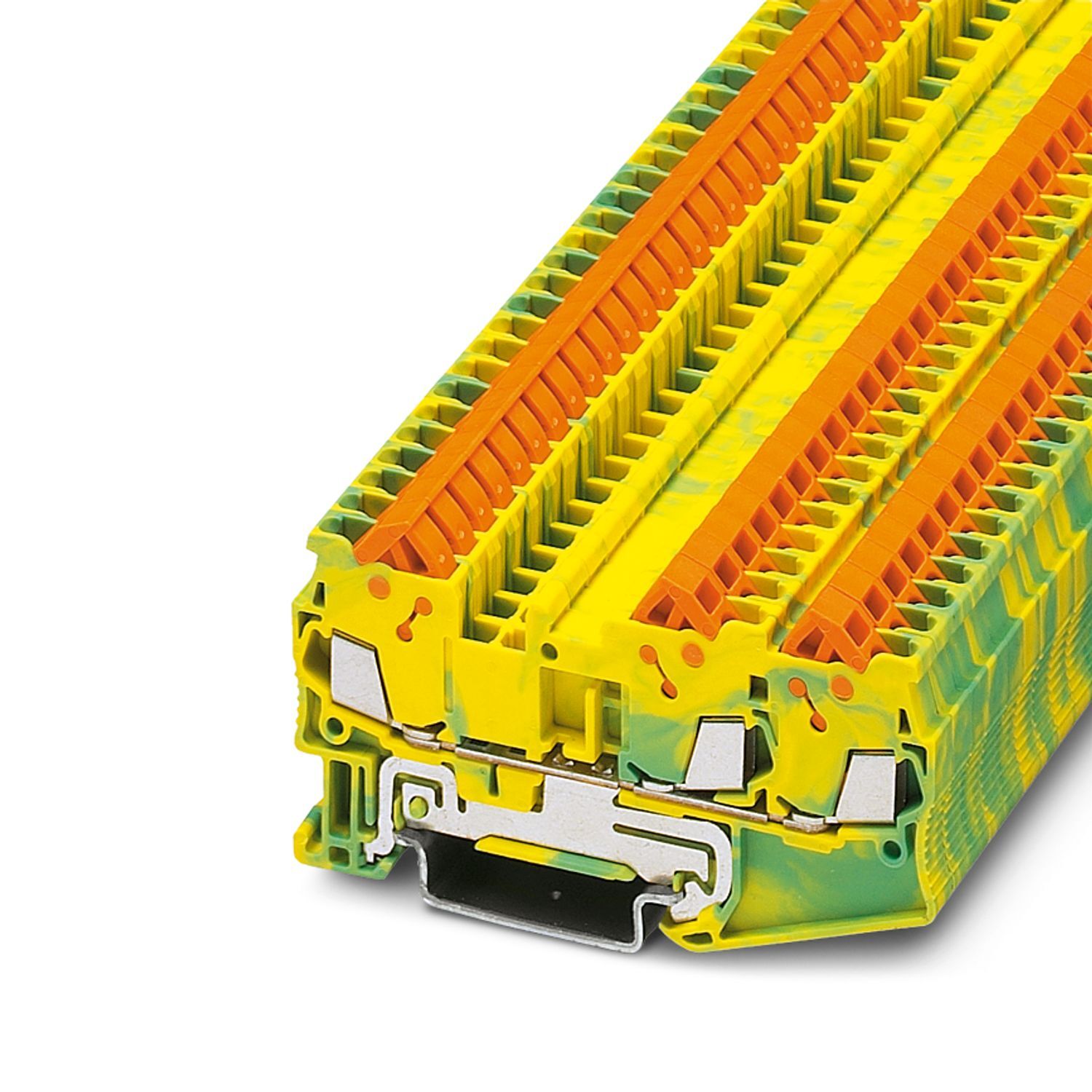

Заземляющая клемма, количество точек подсоединения: 3, тип подключения: Быстрое подключение, 1. ярус, cечение: 0,25 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/7,5, цвет: желто-зел.
Характеристики
Штрих-код
4017918932466
Габариты (ДxШxВ, см):
5.2x76.4x39.3
Номер артикула
3205064
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
Преимущества_
С формой и делением, как на проходных клеммах|Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием|Все требования стандарта МЭК 60947-7-2 соблюдены|Опробовано для железнодорожного транспорта
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
14,385 g
Вес/шт. (без упаковки)
13,2 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-qtc-15-twin-pe-3205064,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-qtc-15-twin-pe-3205064
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
3
Тип подключения
Быстрое подключение
Сечение жесткого провода
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
24 ... 16 (пересчитано согласно МЭК)
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
76,4 мм
Глубина на NS 35/7,5
39,3 мм
Глубина на NS 35/15
46,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE3122
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIwNTA2NA/downloads/7972425?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNTA2NA/downloads/8046370?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
QTC
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3205190 D-QTC 1,5-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG
24 ... 16
Возможности подключения, гибкие проводники
0,25 мм² ... 1,5 мм²
Область применения
Железнодорожная индустрия
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Сечение кабеля датчика
0,25 мм² ... 0,34 мм²
Диаметр проводника вкл. изоляцию
3 мм
Производитель
Phoenix Contact
Ключ изделия
BE3122
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2901429,https://www.phoenixcontact.com/kz/products/3210202,https://www.phoenixcontact.com/kz/products/1682964,https://www.phoenixcontact.com/kz/products/3210170,https://www.phoenixcontact.com/kz/products/3214589,https://www.phoenixcontact.com/kz/products/3270517,https://www.phoenixcontact.com/kz/products/1408828,https://www.phoenixcontact.com/kz/products/3209633,https://www.phoenixcontact.com/kz/products/2902005
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
CO2e кг
0,087 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3205064
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
