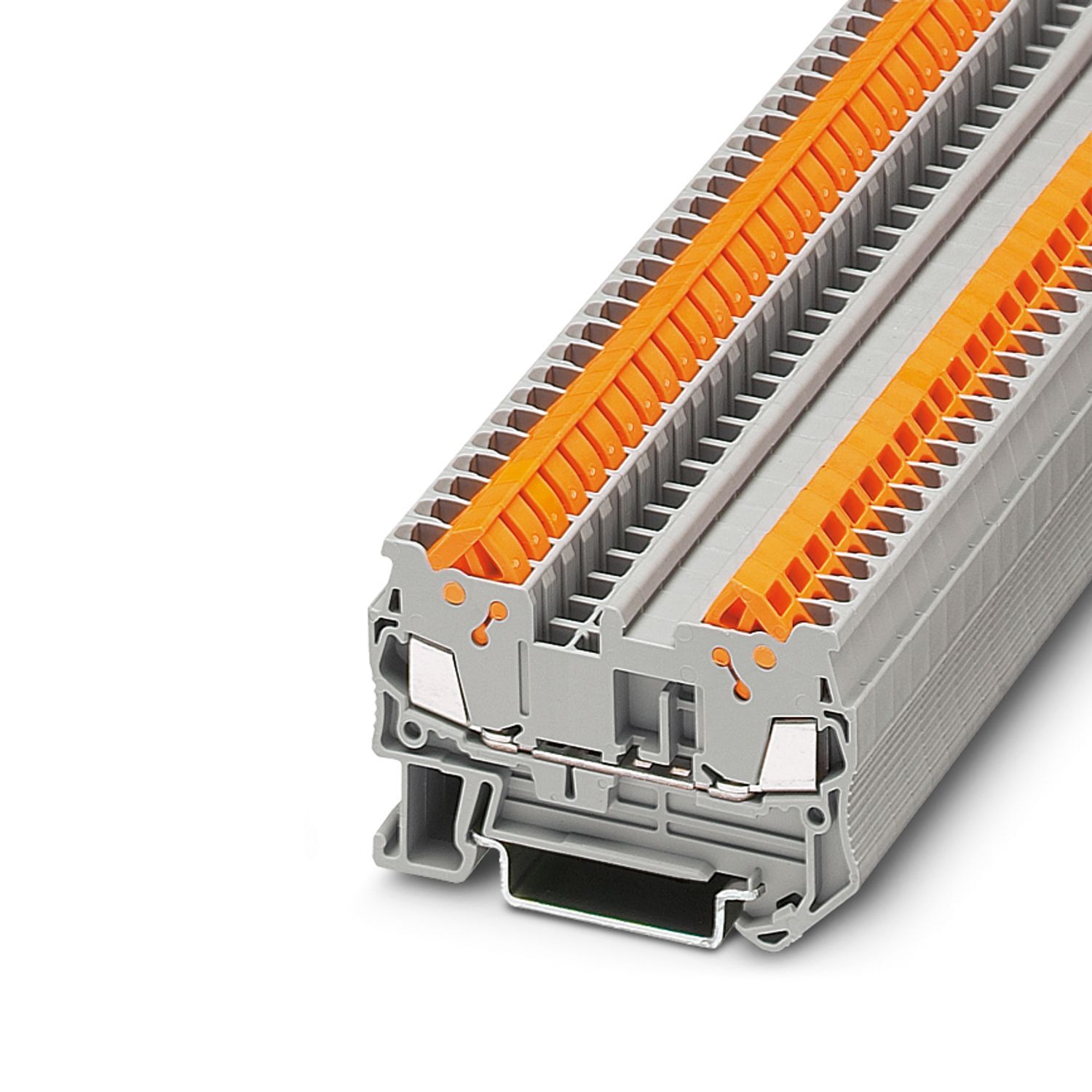

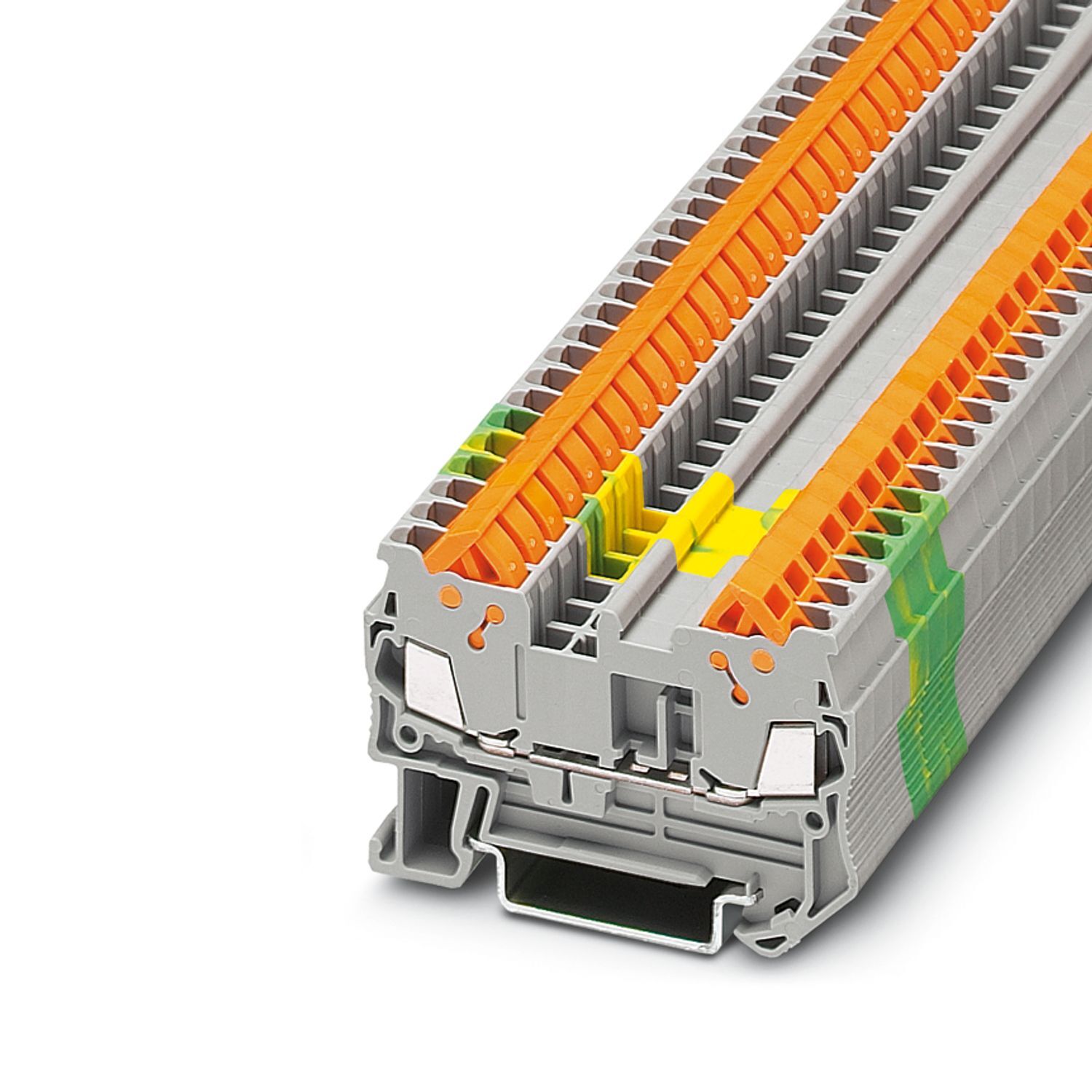

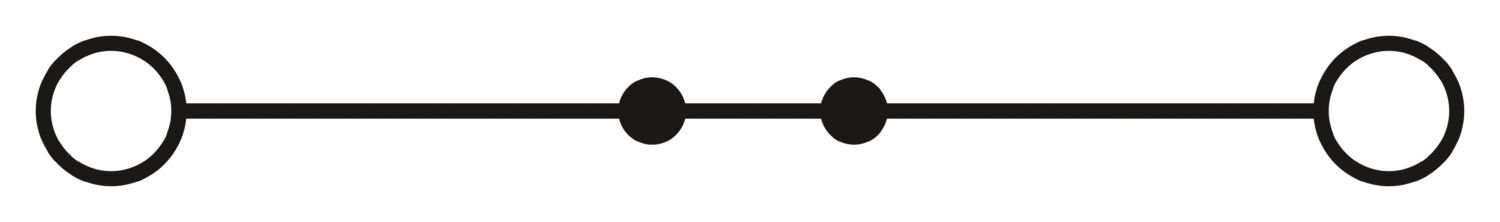

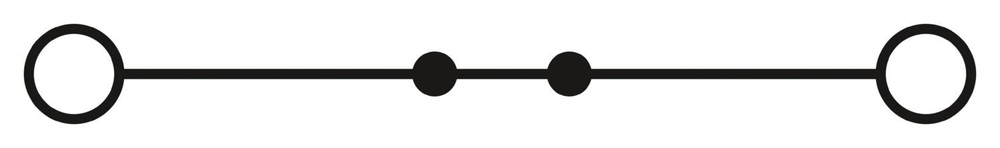

3205019 - QTC 1,5 - Проходные клеммы

Name: 3205019 - QTC 1,5 - Проходные клеммы
SKU: 3205019 - QTC 1,5
Price: 258.88 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Компактная конструкция|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

8,374 g

Вес/шт. (без упаковки):

7,44 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-bystrogo-podklucenia-qtc-15-3205019

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Быстрое подключение

Сечение жесткого провода:

0,25 мм² ... 1,5 мм²

Сечение проводника AWG:

24 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,25 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 16 (пересчитано согласно МЭК)

Номинальный ток:

17,5 A

Максимальный ток нагрузки:

17,5 A (для кабеля сечением 1,5 мм²), 16,5 A

Номинальное напряжение:

800 В

Ширина крышки:

2,2 мм

Ширина:

5,2 мм

Высота:

58,8 мм

Глубина на NS 35/7,5:

39,3 мм

Глубина на NS 35/15:

46,8 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3205019

Ценовая группа:

BE3111

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzIwNTAxOQ/downloads/7972418?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIwNTAxOQ/downloads/8046363?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

QTC

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,25 мм²/0,2 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-45 °C ... 90 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3205161 D-QTC 1,5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,25 мм² ... 1,5 мм²

Сечение подключаемого провода AWG:

24 ... 16

Возможности подключения, гибкие проводники:

0,25 мм² ... 1,5 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 1, класс B, в транспортной коробке

Частота:

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень:

1,857 (м/с²)²//Гц

Ускорение:

5г, 0,8г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Список перемычек:

Перемычка / FBS 2-5 / 3030161

Данные перемычки:

16,5 A (1,5 мм²)

Повышение температуры Ex:

40 К (18,6 A / 1,5 мм²)

при перемыкании перемычкой:

550 В

Расчетное напряжение изоляции:

500 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

550 В

Расчетный ток:

16,5 A

Контактное сопротивление:

1 мΩ

Стойкость к кратковременным токам 1,5 мм²:

0,18 кA

Область применения:

Железнодорожная индустрия

- для соединения несмежных клемм:

352 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины с разделительной пластиной:

275 В

Частота подключения/отключения при одинаковом сечении:

100

Материал, изоляция проводника:

ПВХ / PE

Сечение кабеля датчика:

0,25 мм² ... 0,34 мм²

Диаметр проводника вкл. изоляцию:

≤ 3 мм

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 17,5 A, количество точек подсоединения: 2, тип подключения: Быстрое подключение, Расчетное сечение: 1,5 мм2, 1. ярус, cечение: 0,25 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
