Описание

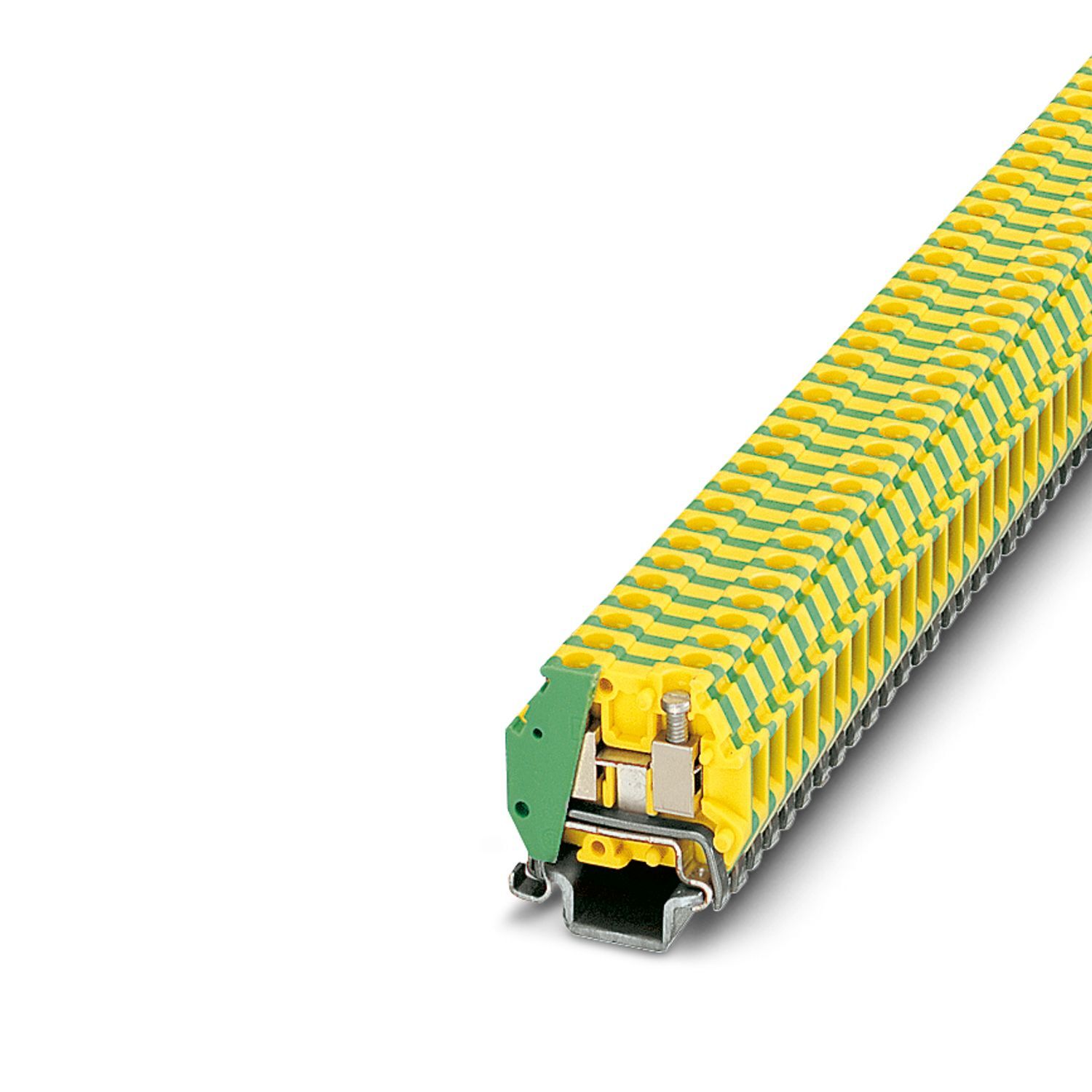

Заземляющая клемма, При монтаже в ряд проходных клемм для напряжения изоляции >320 В необходимо установить крышку, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 15, цвет: желто-зел.
Характеристики
Штрих-код
4017918099268
Габариты (ДxШxВ, см):
4.2x23.5x22
Номер артикула
3100318
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
При монтаже в ряд проходных клемм для напряжения изоляции >320 В необходимо установить крышку
Преимущества_
Низкое переходное сопротивление|Защита от коррозии в местах присоединения проводников|Желто-зеленый цвет корпуса|Невыпадающие зажимные винты
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
2,88 g
Вес/шт. (без упаковки)
2,693 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-mt-15-pe-3100318,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-mt-15-pe-3100318
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M2
Момент затяжки
0,22 ... 0,25 Нм
Длина снятия изоляции
6 мм
Калиберная пробка
A1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 0,75 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 0,75 мм²
Ширина
4,2 мм
Высота
22 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Ценовая группа
BE1261
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MzEwMDMxOA/downloads/7972282?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzEwMDMxOA/downloads/8046331?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Спецификации по испытанию
EN 50155:2021-07
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
300 м/c²
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Глубина на NS 15
23,5 мм
Производитель
Phoenix Contact
Ключ изделия
BE1261
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1401695, https://www.phoenixcontact.com/kz/products/1401682, https://www.phoenixcontact.com/kz/products/1401763, https://www.phoenixcontact.com/kz/products/1204096, https://www.phoenixcontact.com/kz/products/0808587, https://www.phoenixcontact.com/kz/products/0825023, https://www.phoenixcontact.com/kz/products/0808626, https://www.phoenixcontact.com/kz/products/0808820, https://www.phoenixcontact.com/kz/products/0810818, https://www.phoenixcontact.com/kz/products/0810850, https://www.phoenixcontact.com/kz/products/0818166, https://www.phoenixcontact.com/kz/products/0824630, https://www.phoenixcontact.com/kz/products/0828742, https://www.phoenixcontact.com/kz/products/0829651, https://www.phoenixcontact.com/kz/products/3030925, https://www.phoenixcontact.com/kz/products/3022263, https://www.phoenixcontact.com/kz/products/1205037,
ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz0808587, ссылкаPxCkz0825023, ссылкаPxCkz0808626, ссылкаPxCkz0808820, ссылкаPxCkz0810818, ссылкаPxCkz0810850, ссылкаPxCkz0818166, ссылкаPxCkz0824630, ссылкаPxCkz0828742, ссылкаPxCkz0829651, ссылкаPxCkz3030925, ссылкаPxCkz3022263, ссылкаPxCkz1205037
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2952020,https://www.phoenixcontact.com/kz/products/3270166,https://www.phoenixcontact.com/kz/products/1050205,https://www.phoenixcontact.com/kz/products/3248110,https://www.phoenixcontact.com/kz/products/1642182,https://www.phoenixcontact.com/kz/products/1500363,https://www.phoenixcontact.com/kz/products/1863152,https://www.phoenixcontact.com/kz/products/1834356,
ссылкаPxCkz2952020,ссылкаPxCkz3270166,ссылкаPxCkz1050205,ссылкаPxCkz3248110,ссылкаPxCkz1642182,ссылкаPxCkz1500363,ссылкаPxCkz1863152,ссылкаPxCkz1834356
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
CO2e кг
0,013 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3100318
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
