Описание

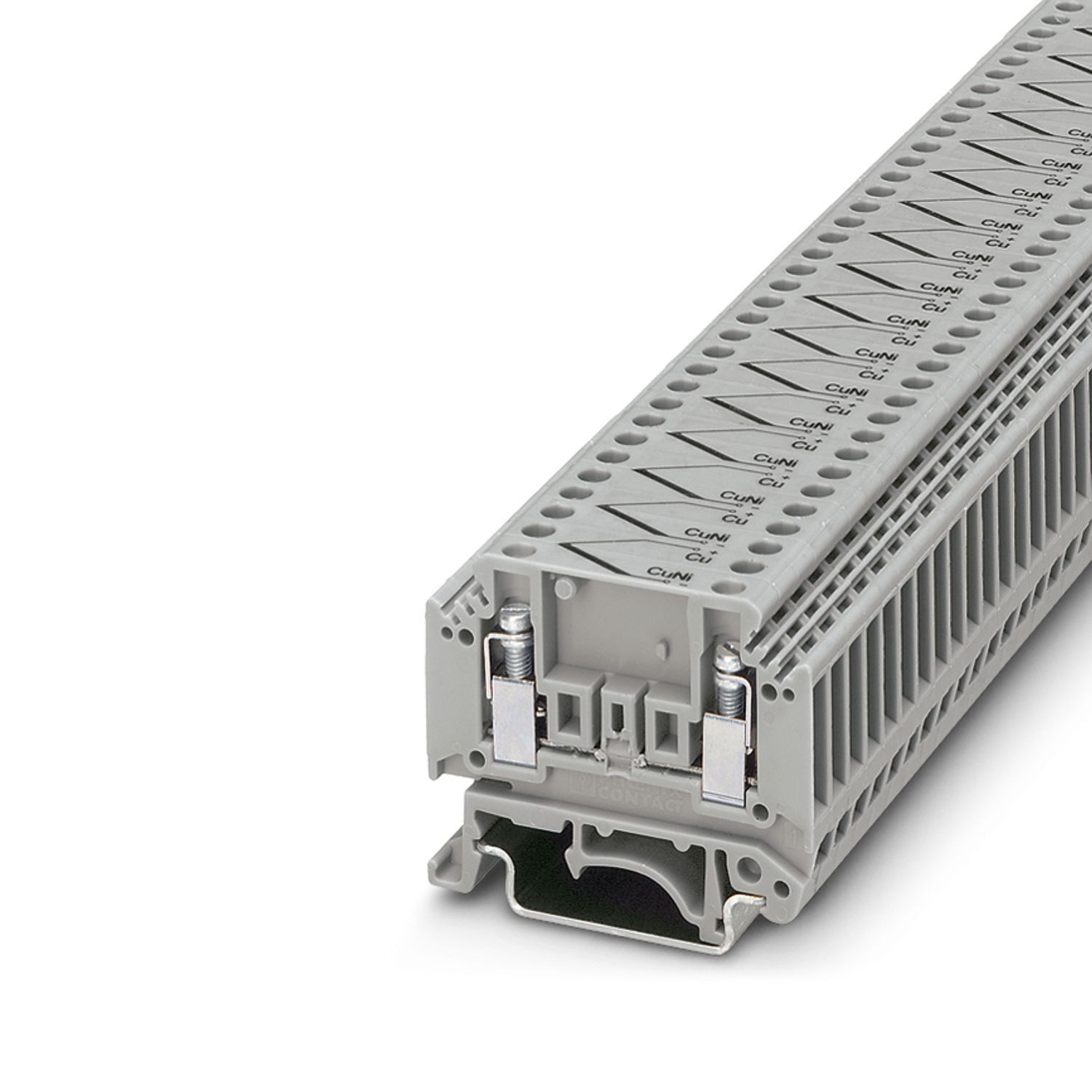

Клеммная колодка для подключения термопар, TC тип B, номинальное напряжение: 400 В, номинальный ток: 1 A, количество точек подсоединения: 4, полюсов: 2, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4017918092511
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages

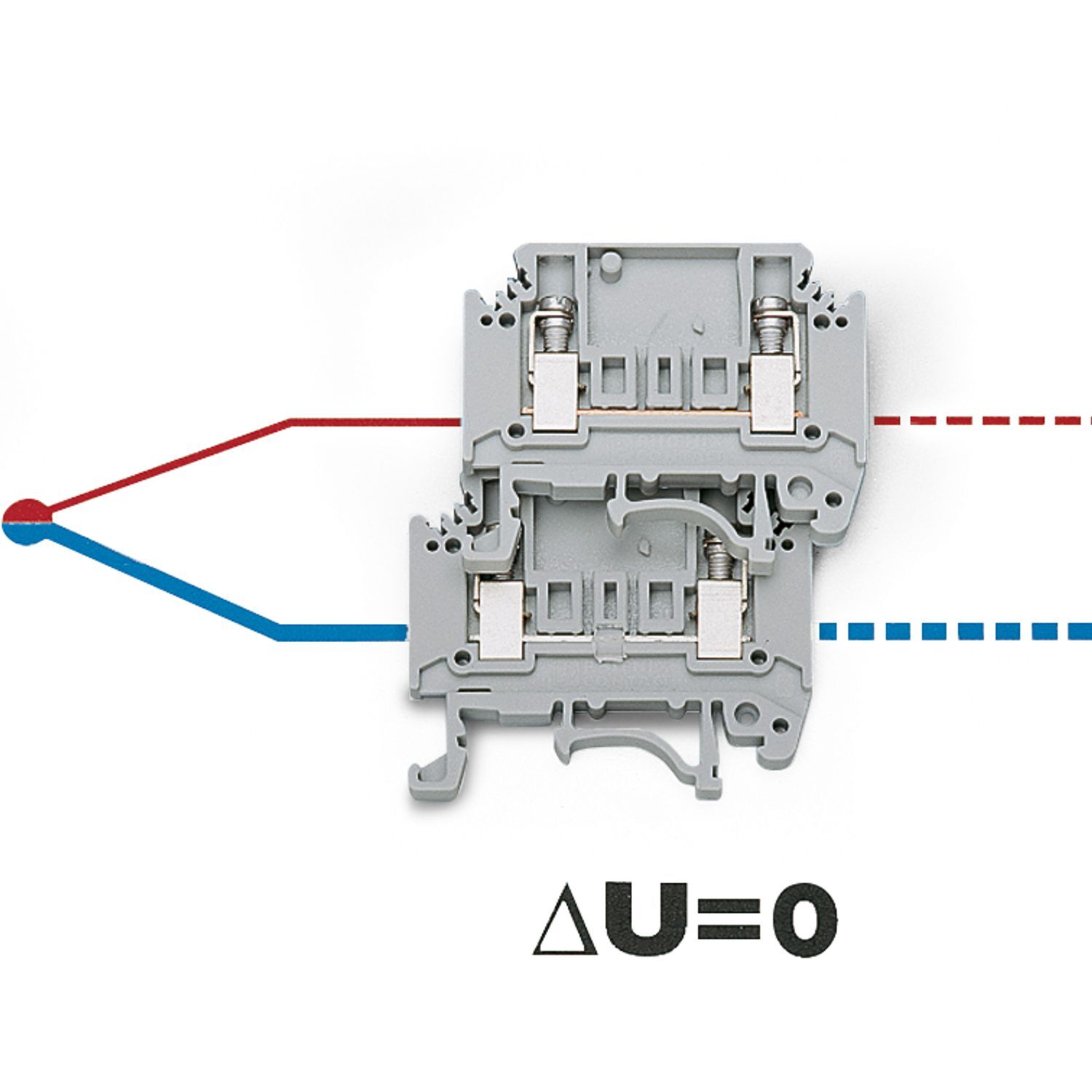

Данные специальные клеммы предназначены для удлинения уравнительных проводов термоэлемента в соответствующей измерительной цепи|Таким образом предотвращается возникновение ложных термонапряжений в точках соединения "термоэлемент/клемма/уравнительный провод" и обеспечивается соблюдение основных значений в соответствии с требованиями EN 60584/DIN EN 60584|Уравнительные провода изготавливаются из материалов с тем же показателем термонапряжения, что и термоэлементы, если температура не превышает 200 °C
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
15,54 g
Вес/шт. (без упаковки)
15,54 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnaa-kolodka-dla-podklucenia-termopar-mtkd-s-cu-e-cu-3100101
Тип изделия
Проходная клемма
Потенциалы
1
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
7 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 1,5 мм²
Номинальный ток
1 A
Максимальный ток нагрузки
1 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
400 В (Напряжение к соседним проходным клеммам MTK)
Ширина крышки
1 мм
Ширина
10,4 мм
Высота
46,2 мм
Глубина на NS 32
44,9 мм
Глубина на NS 35/7,5
39,9 мм
Глубина на NS 35/15
47,4 мм
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3100101
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzEwMDEwMQ/downloads/8099605?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzEwMDEwMQ/downloads/8100798?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
MTK
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
