Описание

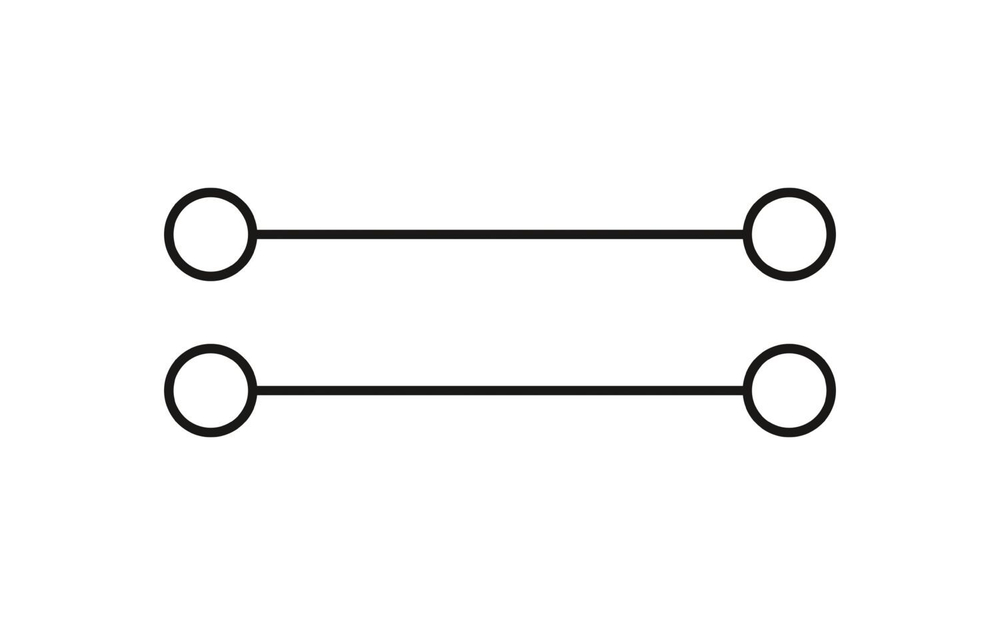

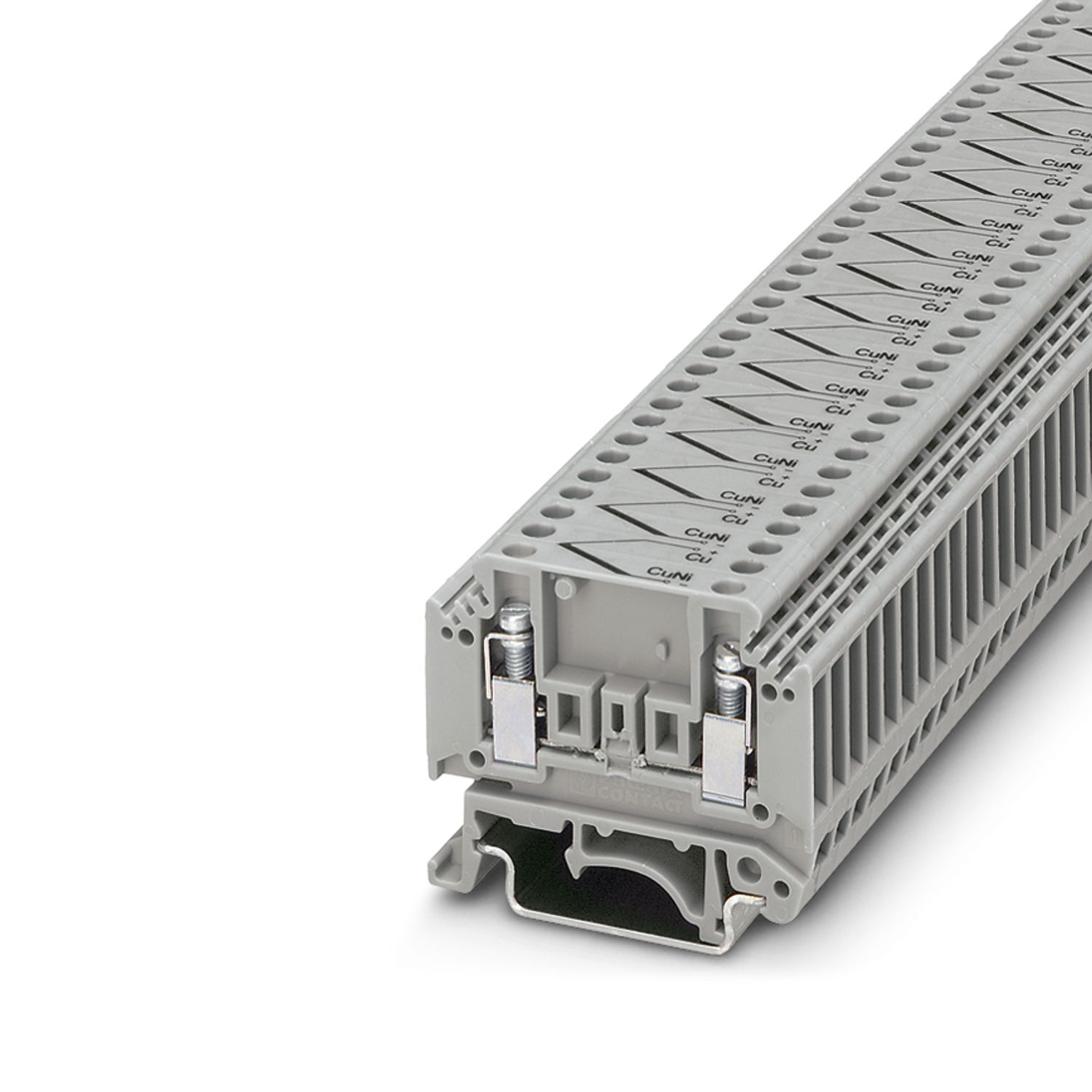

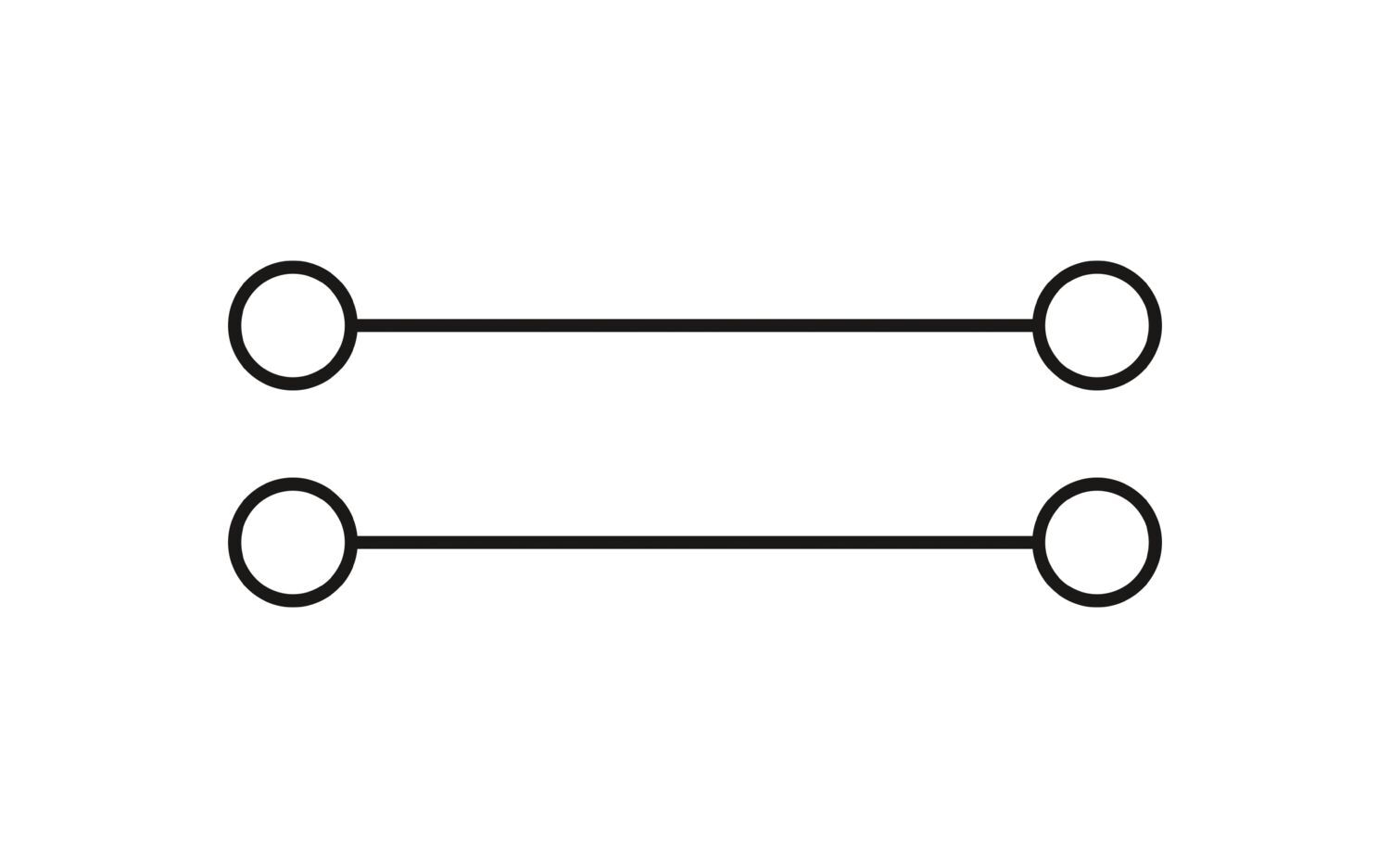

Клеммная колодка для подключения термопар, TC тип T, номинальное напряжение: 400 В, номинальный ток: 1 A, количество точек подсоединения: 4, полюсов: 2, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4046356678124
Номинальное сечение
2,5 мм²,
1 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages
Данные специальные клеммы предназначены для удлинения уравнительных проводов термоэлемента в соответствующей измерительной цепи|Уравнительные провода изготавливаются из материалов с тем же показателем термонапряжения, что и термоэлементы, если температура не превышает 200 °C
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
16,354 g
Вес/шт. (без упаковки)
16,354 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnaa-kolodka-dla-podklucenia-termopar-mtkd-cu-cuni-ex-3100060
Тип изделия
Проходная клемма
Потенциалы
1
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
7 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 1,5 мм²
Номинальный ток
1 A
Максимальный ток нагрузки
1 A (для кабеля сечением 4 мм² Поперечное сечение),
1 A
Номинальное напряжение
400 В (Напряжение к соседним проходным клеммам MTK)
Ширина крышки
1 мм
Ширина
10,4 мм
Высота
46,2 мм
Глубина на NS 32
44,9 мм
Глубина на NS 35/7,5
39,9 мм
Глубина на NS 35/15
47,4 мм
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3100060
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzEwMDA2MA/downloads/8099599?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzEwMDA2MA/downloads/8100792?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
MTK
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-50 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3101029 D-MTK
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 14
Возможности подключения, гибкие проводники
0,2 мм² ... 2,5 мм²
Повышение температуры Ex
5 К (1,1 A / 1 мм²)
Расчетное напряжение изоляции
250 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
275 В
Контактное сопротивление
11 мΩ
