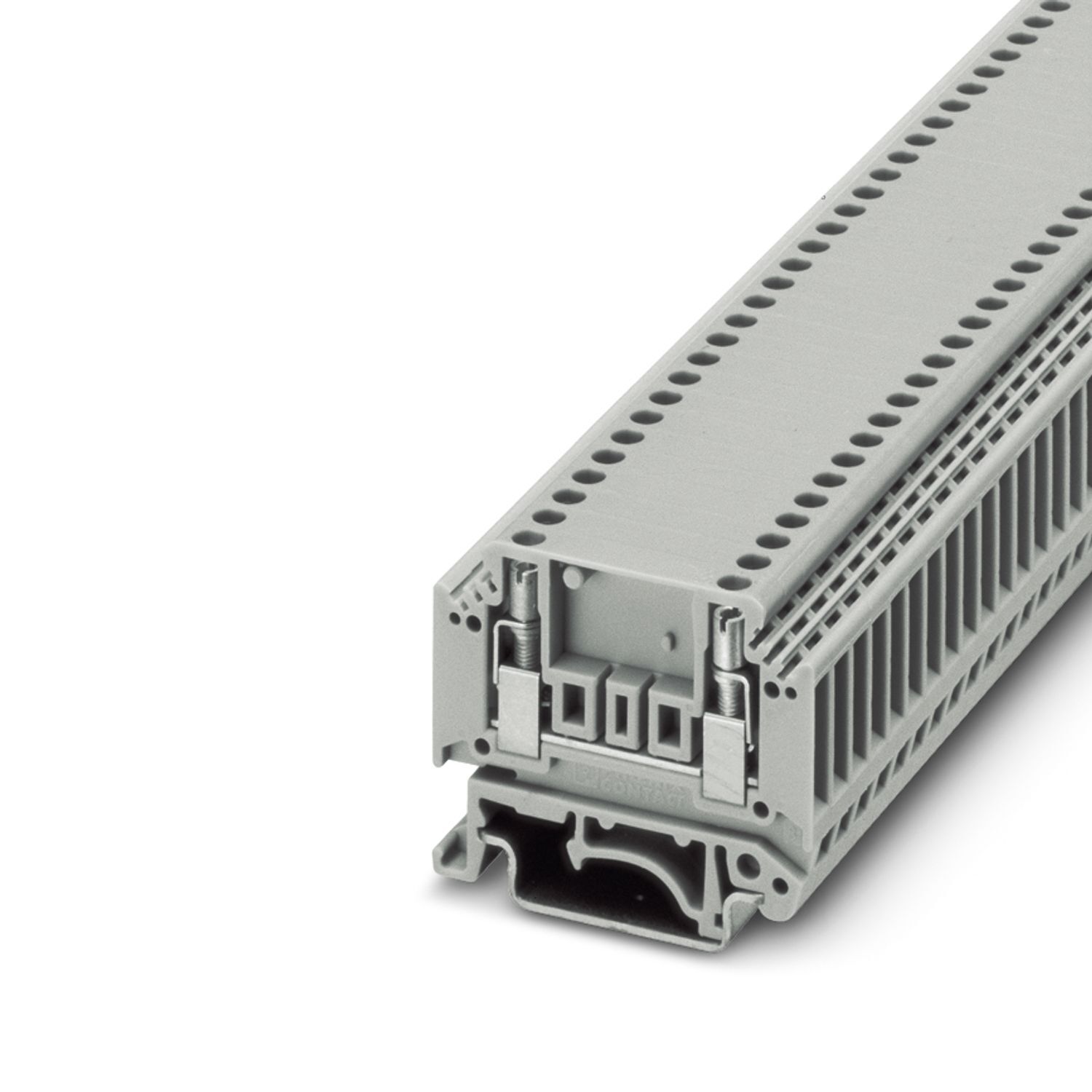

3100020 - MTKD-P/P - Проходные клеммы

Name: 3100020 - MTKD-P/P - Проходные клеммы
SKU: 3100020 - MTKD-P/P
Price: 618.61 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Высокая допустимая нагрузка по току до 16 A|Компактная конструкция

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

9,1 g

Вес/шт. (без упаковки):

9,1 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-mtkd-p-p-3100020

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

7 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

Сечение с жесткой гребенчатой перемычкой:

4 мм²

Сечение с гибкой гребенчатой перемычкой:

2,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1,5 мм²

Номинальный ток:

16 A

Максимальный ток нагрузки:

16 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение:

400 В

Ширина крышки:

1 мм

Ширина:

5,2 мм

Высота:

46,2 мм

Глубина на NS 32:

44,9 мм

Глубина на NS 35/7,5:

39,9 мм

Глубина на NS 35/15:

47,4 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3100020

Ценовая группа:

BE1231

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzEwMDAyMA/downloads/8248711?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzEwMDAyMA/downloads/8248753?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

MTK

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, с винтами для крепления контрольного штекера, номинальное напряжение: 400 В, номинальный ток: 16 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
