Описание

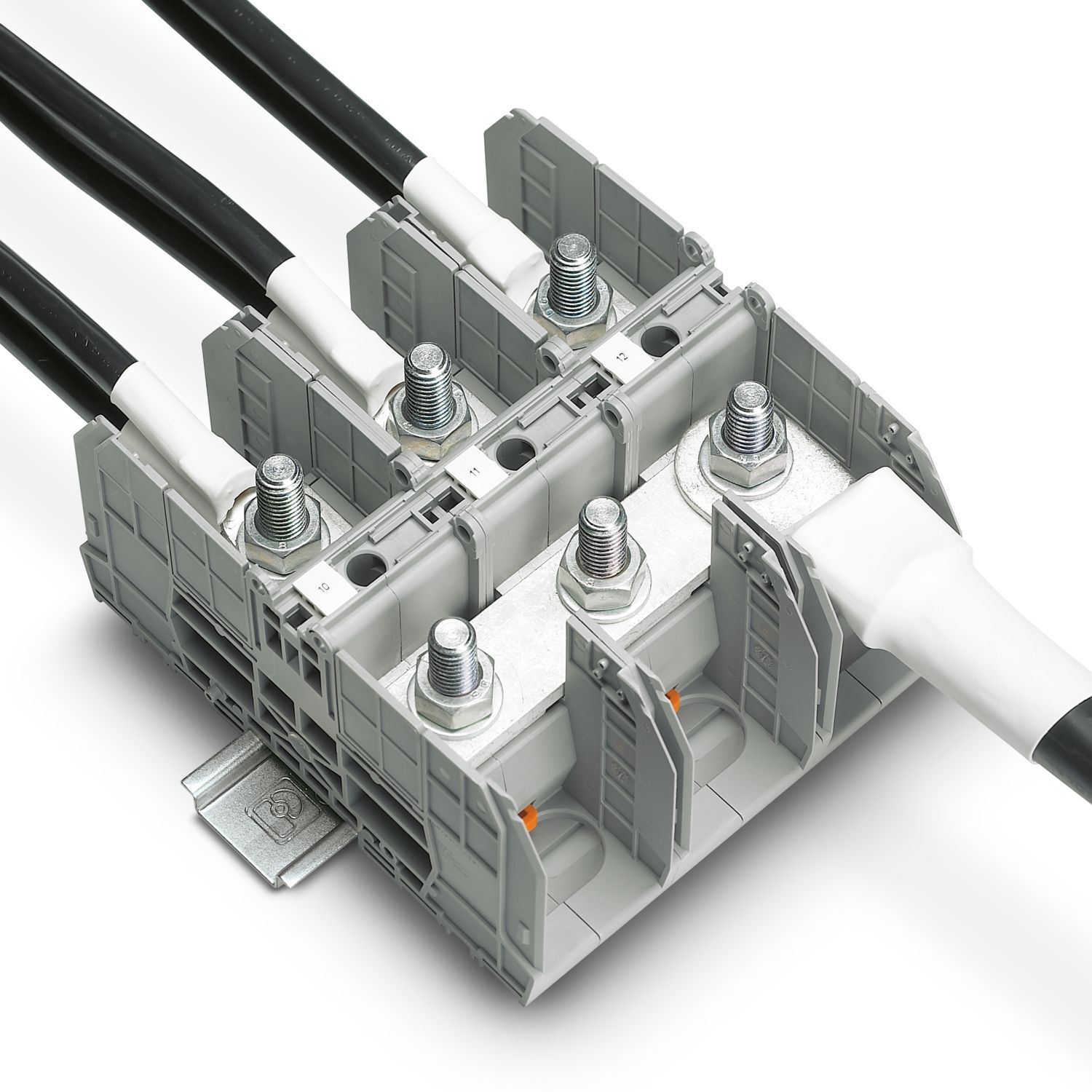

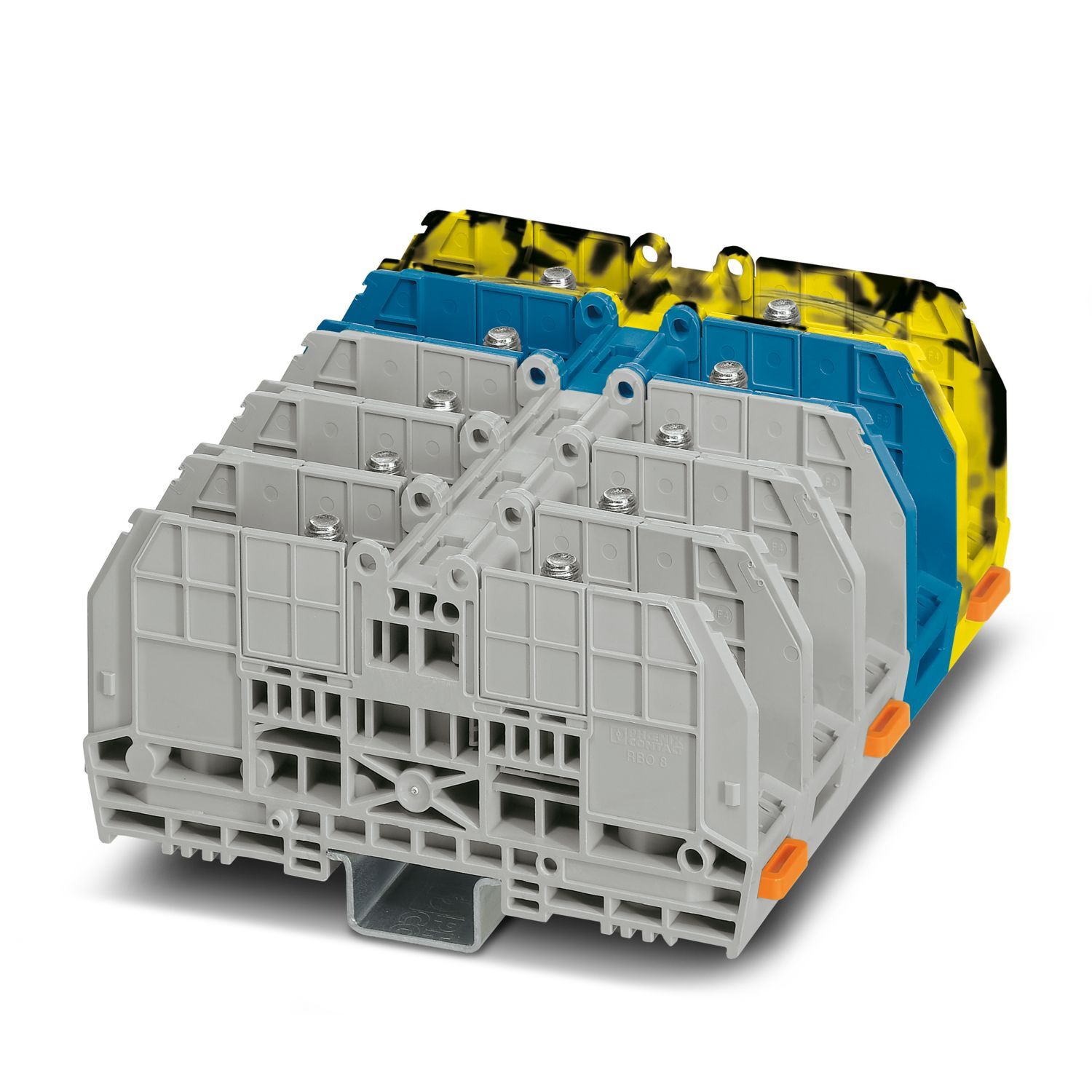

Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 192 A, количество точек подсоединения: 10, полюсов: 5, тип подключения: Болтовые клеммы, Расчетное сечение: 70 мм2, 1. ярус, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое, цвет: серый/синий/черно-желтый
Характеристики
Штрих-код
4046356653527
Номинальное сечение
70 мм²
Количество рядов
1
Количество точек подключения
10
Товар доставляется
да
advatnages
Монтаж на обычных несущих рейках или прямо в распределительной коробке
Упаковочная единица
2
Минимальное количество, предусмотренное условиями заказа
2
Вес/шт. (с упаковкой)
793,8 g
Вес/шт. (без упаковки)
793 g
Цвет
многоцветный
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rbo-8-3l-n-fe-3076280
Тип изделия
Болтовые клеммы
Потенциалы
5
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
6,27 Вт
Количество точек подключения на ярус
10
Тип подключения
Болтовые клеммы
Резьба винтов
M8
Момент затяжки
6 ... 12 Нм
Номинальный ток
192 A
Максимальный ток нагрузки
192 A (при сечении проводника 70 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Номинальное напряжение
1000 В
Ширина
14 мм,
24 мм,
22 мм,
145 мм
Высота
136 мм
Глубина на NS 35/7,5
67 мм
Глубина на NS 35/15
74,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3076280
Ценовая группа
BE4412
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA3NjI4MA/downloads/7972251?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA3NjI4MA/downloads/8046301?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
5
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
2,5 мм² ... 6 мм²,
2,5 мм² ... 70 мм²,
16 мм² ... 70 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
8,4 мм
Диаметр болта
8 мм
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²

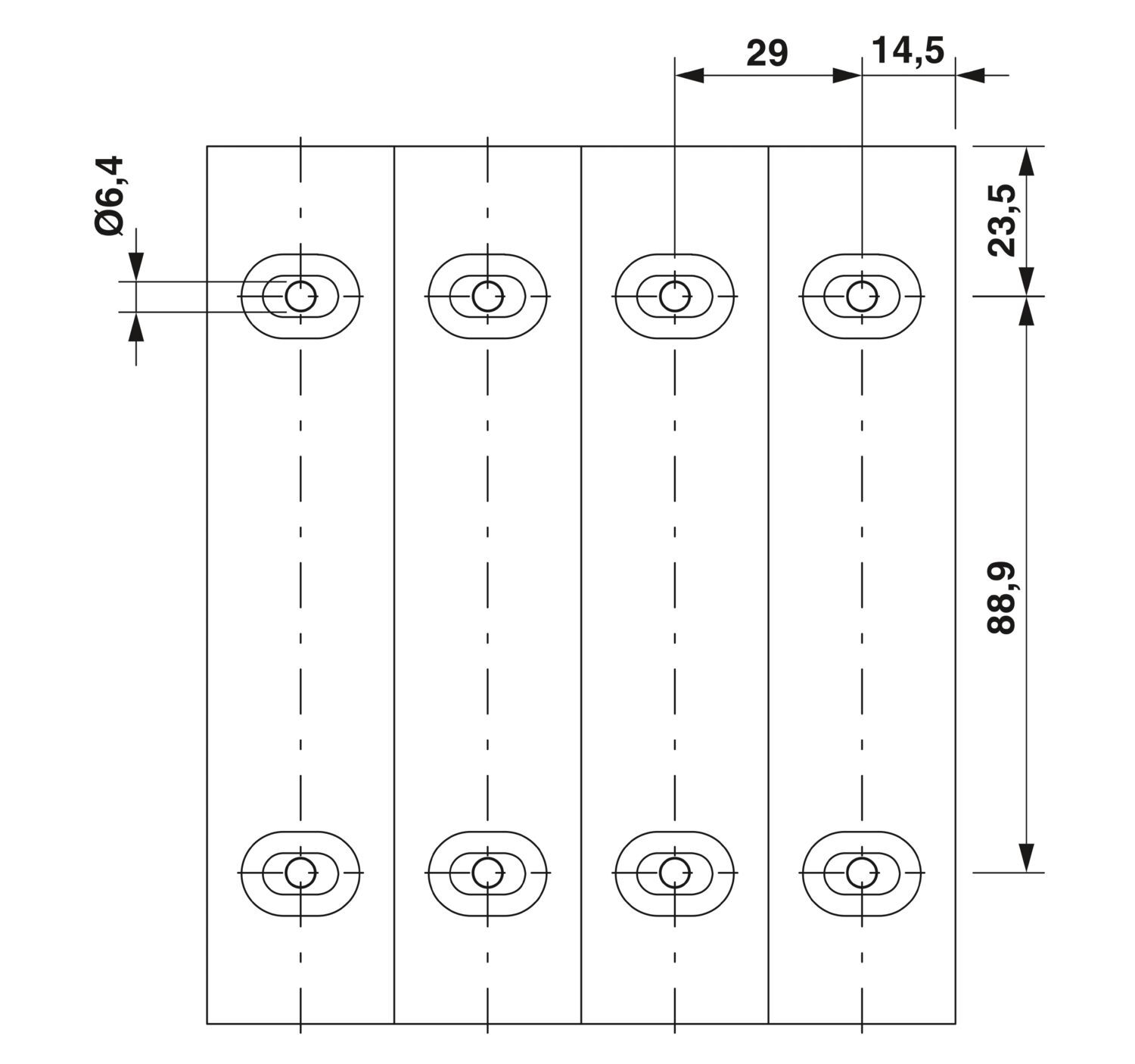

Размер шага
29 мм
