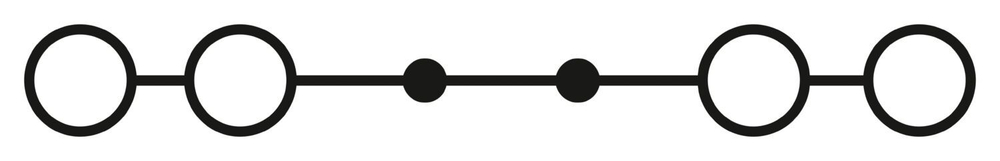

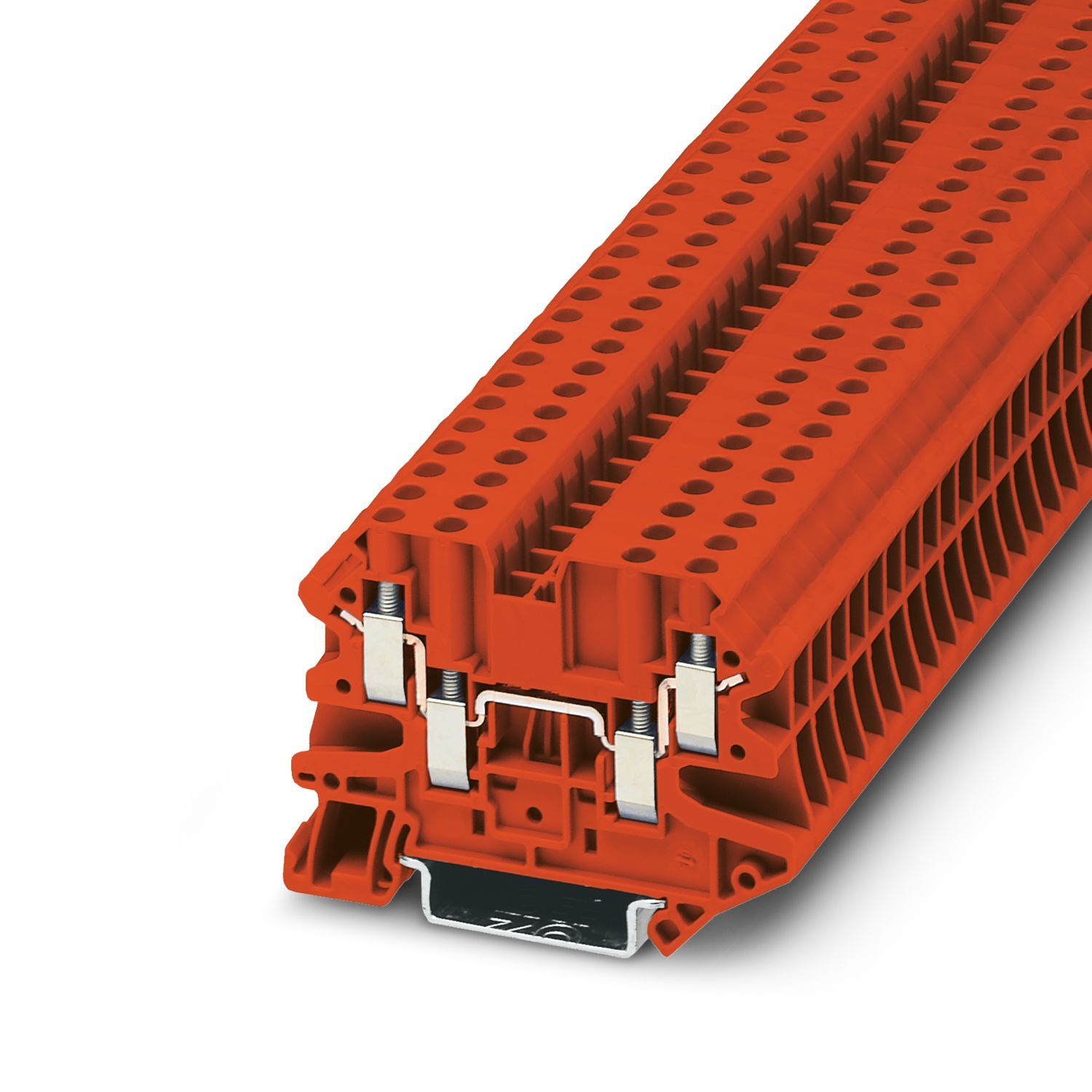

3074460 - UT 4-QUATTRO RD - Четырехвыводные универсальные клеммы

Name: 3074460 - UT 4-QUATTRO RD - Четырехвыводные универсальные клеммы
SKU: 3074460 - UT 4-QUATTRO RD
Price: 496.46 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

4 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Данные модели могут использоваться в качестве компактных разветвителей потенциалов

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

17,657 g

Вес/шт. (без упаковки):

17,607 g

Цвет:

красный (RAL 3001)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/cetyrehvyvodnye-universalnye-klemmy-ut-4-quattro-rd-3074460

Тип изделия:

Многовыводная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

1,02 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,6 ... 0,8 Нм

Длина снятия изоляции:

9 мм

Калиберная пробка:

Сечение жесткого провода:

0,14 мм² ... 6 мм²

Сечение проводника AWG:

26 ... 10 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 6 мм²

Сечение гибкого проводника [AWG]:

26 ... 10 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 4 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 4 мм²

2 жестких провода одинакового сечения:

0,14 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,14 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1 мм²

Номинальный ток:

32 A (для кабеля сечением 4 мм² Поперечное сечение)

Максимальный ток нагрузки:

37 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки), 33 A

Номинальное напряжение:

500 В

Ширина крышки:

2,2 мм

Ширина:

6,2 мм

Высота:

65,4 мм

Глубина на NS 35/7,5:

47,5 мм

Глубина на NS 35/15:

55 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3074460

Ценовая группа:

BE1113

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzA3NDQ2MA/downloads/7972209?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA3NDQ2MA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

7,3 кВ, 1,89 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²:

0,72 кA

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,14 мм²/0,2 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3047170 D-UT 2,5/4-QUATTRO

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

0,6 Нм ... 0,8 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,14 мм² ... 6 мм²

Сечение подключаемого провода AWG:

26 ... 12, 26 ... 10

Возможности подключения, гибкие проводники:

0,14 мм² ... 4 мм²

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ускорение:

5г

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 4 мм²:

0,48 кA

Список перемычек:

Перемычка / FBS 2-6 / 3030336

Данные перемычки:

27 A (4 мм²)

Повышение температуры Ex:

40 К (31,9 A / 4 мм²)

при перемыкании перемычкой:

352 В

Расчетное напряжение изоляции:

320 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

352 В

Расчетный ток:

29 A

Контактное сопротивление:

0,56 мΩ

2 жестких провода одинакового сечения AWG:

26 ... 16

2 гибких провода одинакового сечения AWG:

26 ... 16

Сечение гибкого провода ультразвуковое уплотнение:

0,34 мм² ... 6 мм²

Сечение гибкого проводника [AWG] ультразвуковое уплотнение:

22 ... 10 (пересчитано согласно МЭК)

- для соединения несмежных клемм:

352 В

- для соединения несмежных клемм через PE-клемму:

275 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины с разделительной пластиной:

275 В

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Четырехвыводные универсальные клеммы, номинальное напряжение: 500 В, номинальный ток: 32 A, количество точек подсоединения: 4, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
