Описание

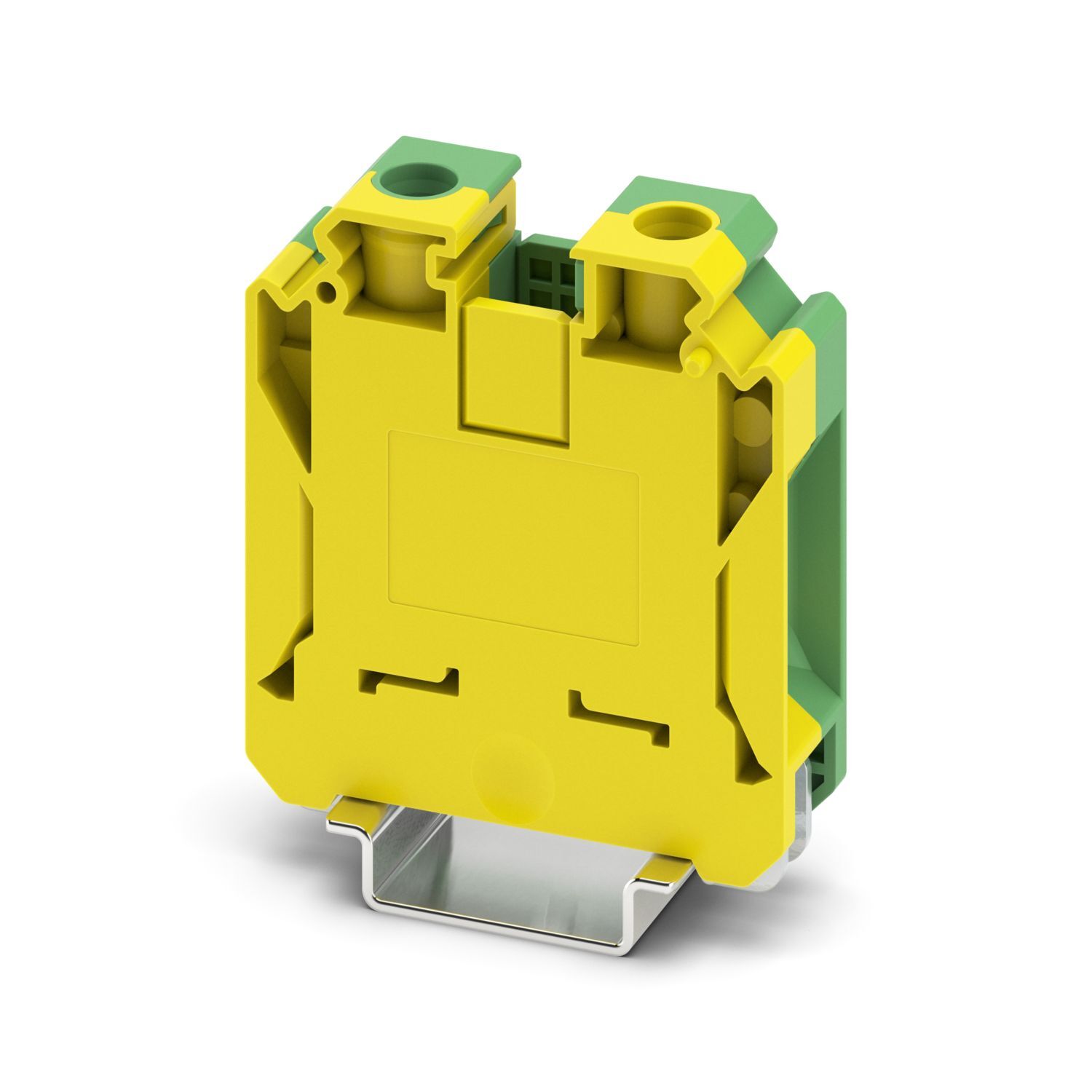

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм2, cечение: 10 мм2 - 35 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M5, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4046356347303
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
79,84 g
Вес/шт. (без упаковки)
79,4 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-35-n-3074143
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
16 мм
Сечение жесткого провода
10 мм² ... 35 мм²
Сечение проводника AWG
6 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
10 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
6 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
10 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
10 мм² ... 35 мм²
Ширина
16 мм
Высота
53,4 мм
Глубина на NS 35/7,5
62 мм
Глубина на NS 35/15
69,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3074143
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA3NDE0Mw/downloads/7972198?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA3NDE0Mw/downloads/8046256?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
USLKG
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
1,857 (м/с²)²//Гц
Ускорение
5г,
0,8г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
