Описание

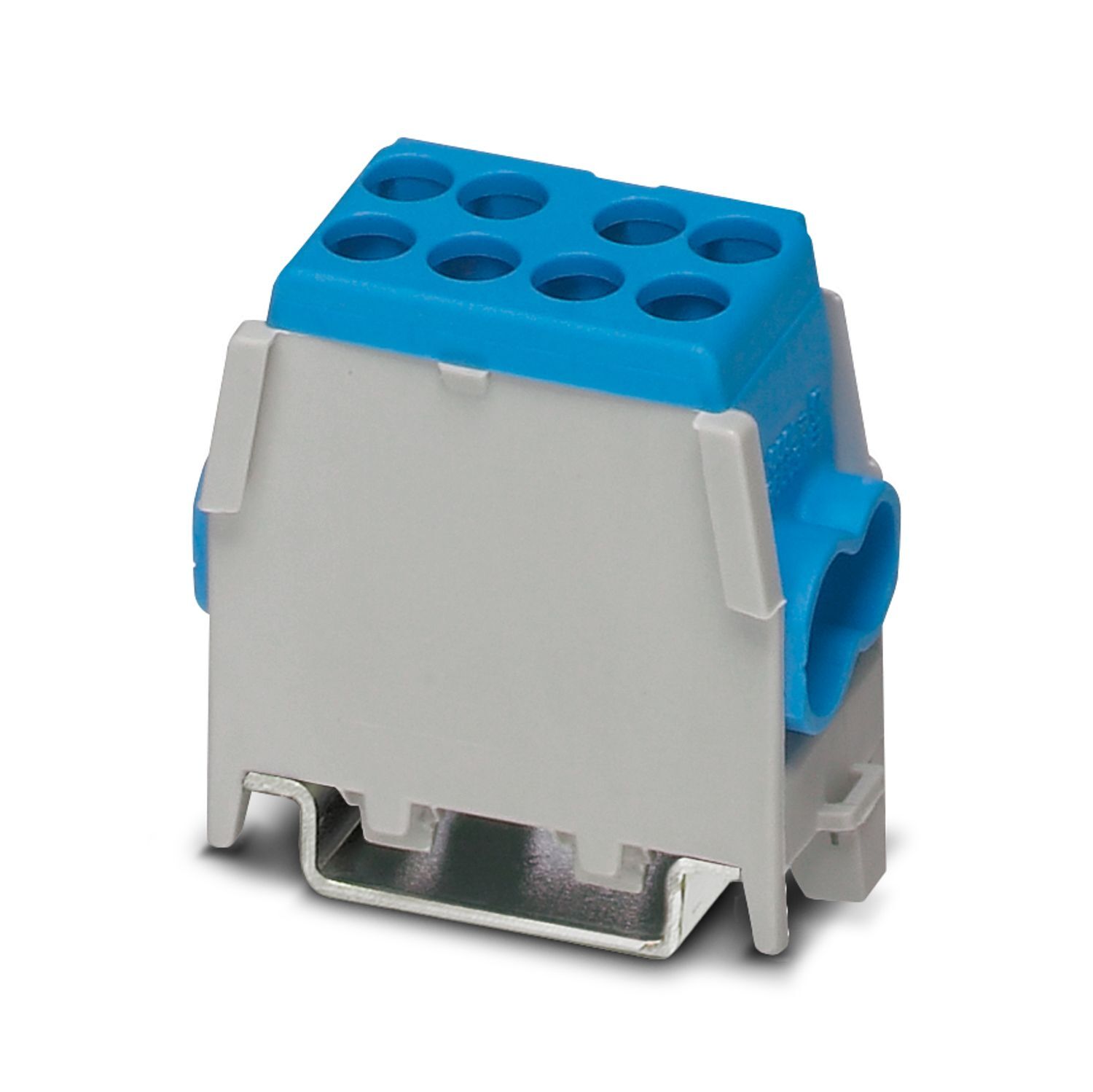

Ответвительный зажим магистрали, номинальное напряжение: 400 В, номинальный ток: 101 A, количество точек подсоединения: 4, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 25 мм2, 1. ярус, cечение: 1,5 мм2 - 25 мм2, Винтовые зажимы, 2. ярус, cечение: 1,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4046356736039
Номинальное сечение
25 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages
Отводные клеммы предназначены для простого отвода напряжения с основных линий питания|Соответствуют DIN VDE 0603-2 / EN 60998-1
Общая информация
Общая информация,

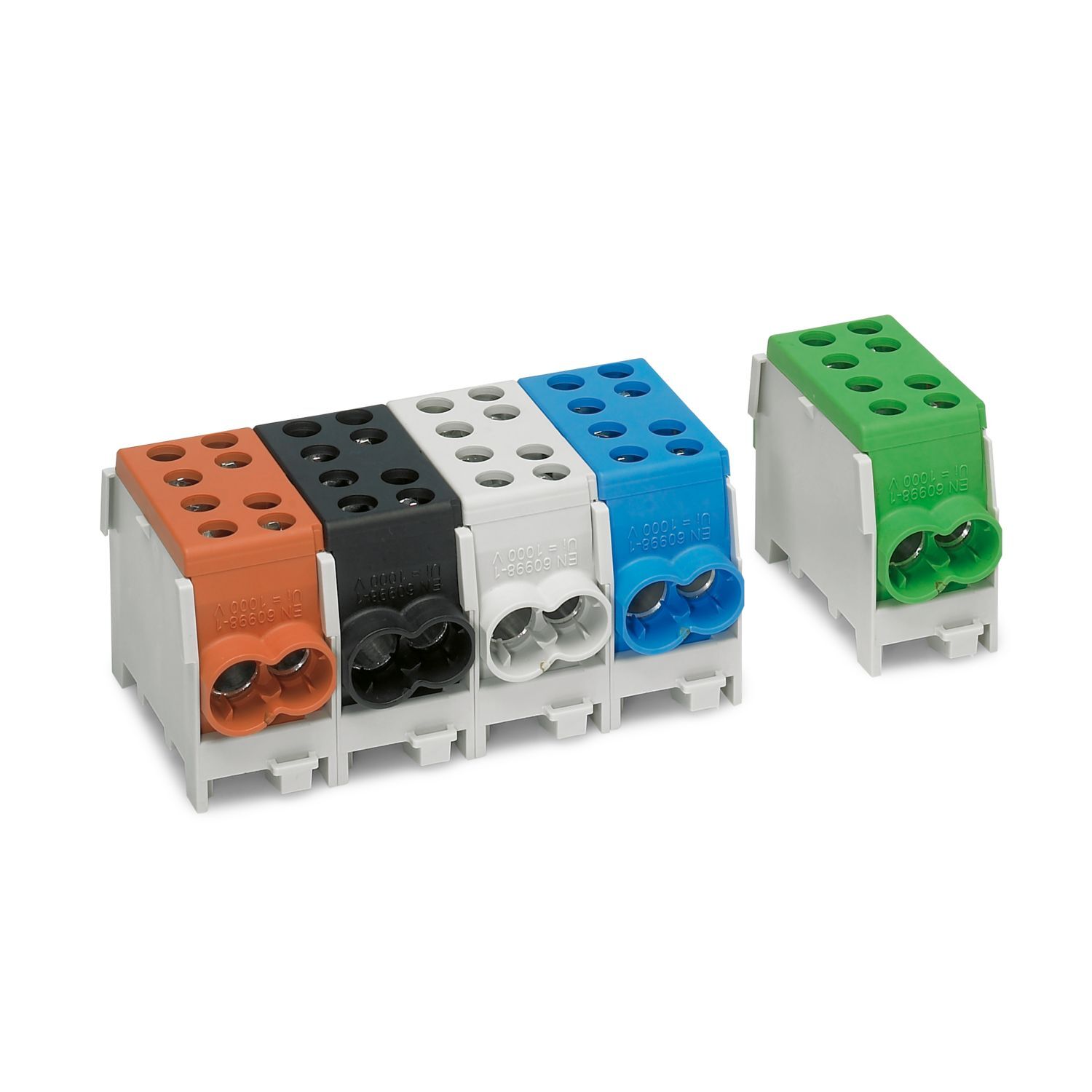

Возможность присоединения до 3 клемм
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
50,47 g
Вес/шт. (без упаковки)
50,63 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/otvetvitelnyi-zazim-magistrali-udb-2x25-16-bu-3071358
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
3,26 Вт
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы
Резьба винтов
M5/M6
Момент затяжки
2,2 ... 2,5 Нм,
1,7 ... 2 Нм
Длина снятия изоляции
16 мм
Сечение жесткого провода
1,5 мм² ... 25 мм²,
1,5 мм² ... 16 мм²
Сечение проводника AWG
14 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
10 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
6 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 16 мм²,
1,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 6 мм²,
1,5 мм² ... 10 мм²
Номинальный ток
101 A
Максимальный ток нагрузки
101 A
Номинальное напряжение
400 В (макс. 1000 В)
Ширина
23 мм
Высота
46 мм
Глубина на NS 35/7,5
42 мм
Глубина на NS 35/15
49,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3071358
Ценовая группа
BE1213
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzA3MTM1OA/downloads/7972132?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA3MTM1OA/downloads/8046203?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
UDB
Подключение согласно стандарту
МЭК 60998-1
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
1,5 мм²/0,4 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Указание
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.,
Работая с гибкими проводами, используйте кабельные наконечники
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 25 мм²
3 кA
2. ярус
2. ярус
