Описание

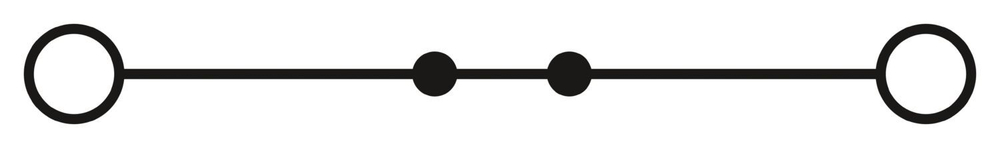

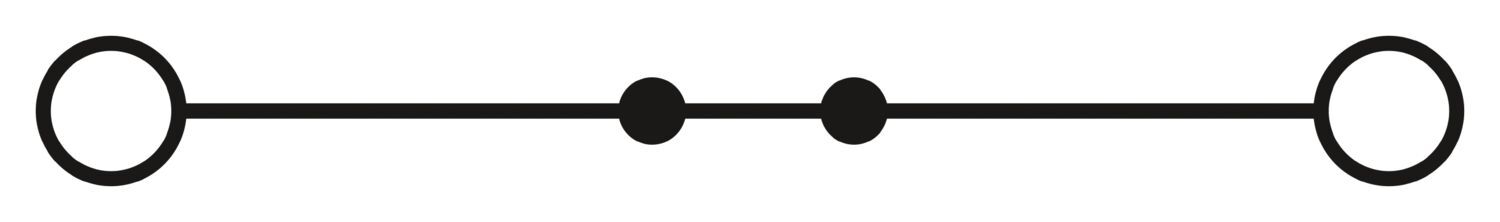

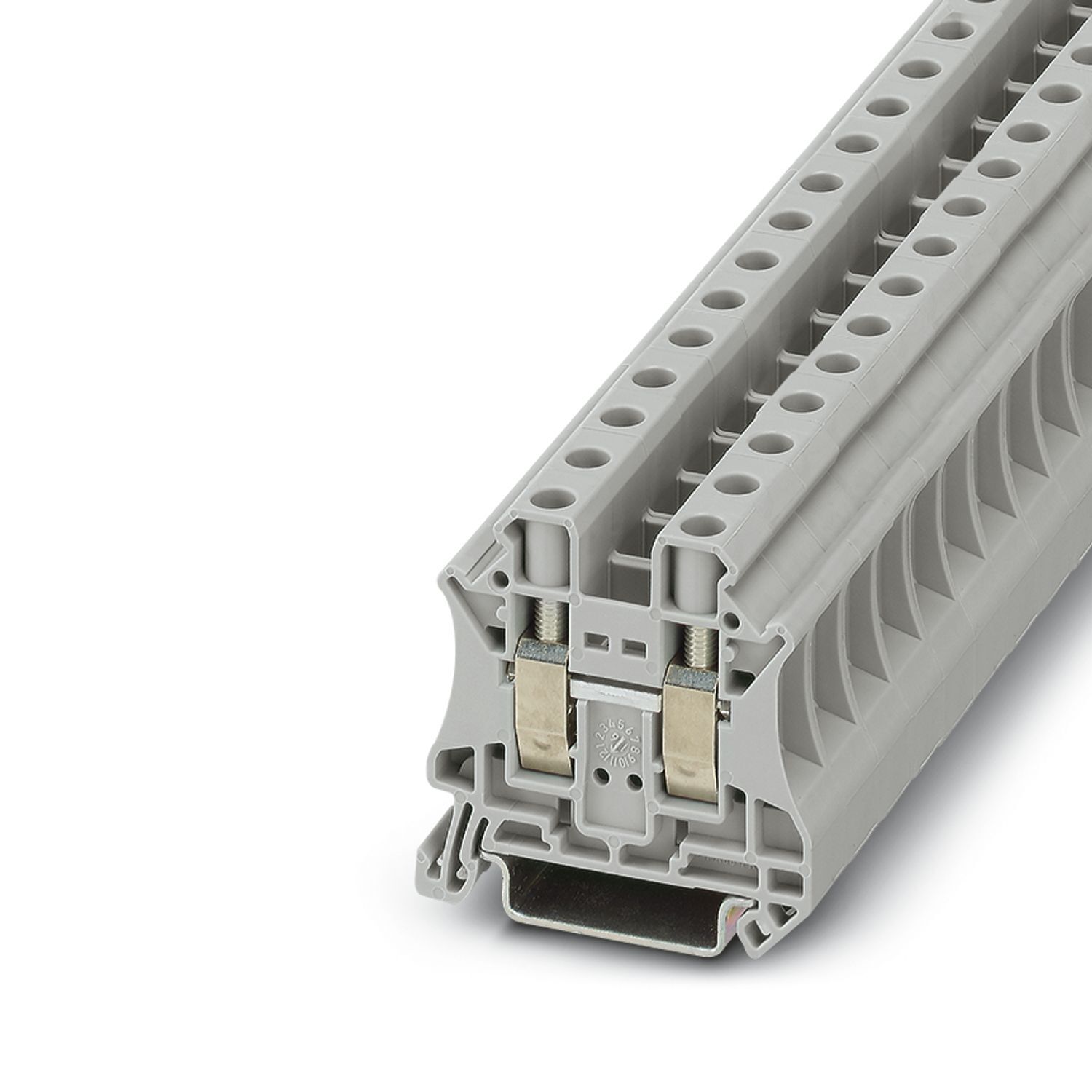

Проходные клеммы, с винтом SIX-LOBE, номинальное напряжение: 1000 В, номинальный ток: 57 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356289856
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
46,9 мм
advatnages
Большой корпус позволяет подключать жесткие и гибкие провода без кабельных наконечников, в том числе те, поперечное сечение которых превышает номинальное|Компактная конструкция обеспечивает возможность экономии места и удобного проведения разводки в условиях ограниченного пространства|Оптимальный ввод отвертки через закрытые винтовые основания|Отверстие воронкообразной формы для ввода кабеля обеспечивает возможность подключения проводов номинального поперечного сечения с кабельными наконечниками и пластиковыми фланцами
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
17,085 g
Вес/шт. (без упаковки)
17,085 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-10-sl-3064247
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Калиберная пробка
A6
Сечение жесткого провода
0,5 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 10 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 6 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение),
69 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
10,2 мм
Высота
47,7 мм
Глубина на NS 35/7,5
47,5 мм
Глубина на NS 35/15
55 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3064247
Ценовая группа
BE1111
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzA2NDI0Nw/downloads/9760796?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA2NDI0Nw/downloads/9760913?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
5 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3047028 D-UT 2,5/10
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
1,5 Нм ... 1,8 Нм
Номинальное сечение AWG
8
Возможности подключения, жесткие проводники
0,5 мм² ... 16 мм²
Сечение подключаемого провода AWG
20 ... 6,
20 ... 8
Возможности подключения, гибкие проводники
0,5 мм² ... 10 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-10 / 3005947
Данные перемычки
54 A (10 мм²)
Повышение температуры Ex
40 К (60,1 A / 10 мм²)
при перемыкании перемычкой
690 В
Расчетное напряжение изоляции
630 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
690 В
Расчетный ток
54 A
Контактное сопротивление
0,16 мΩ
2 жестких провода одинакового сечения AWG
20 ... 12
2 гибких провода одинакового сечения AWG
20 ... 12
