Описание

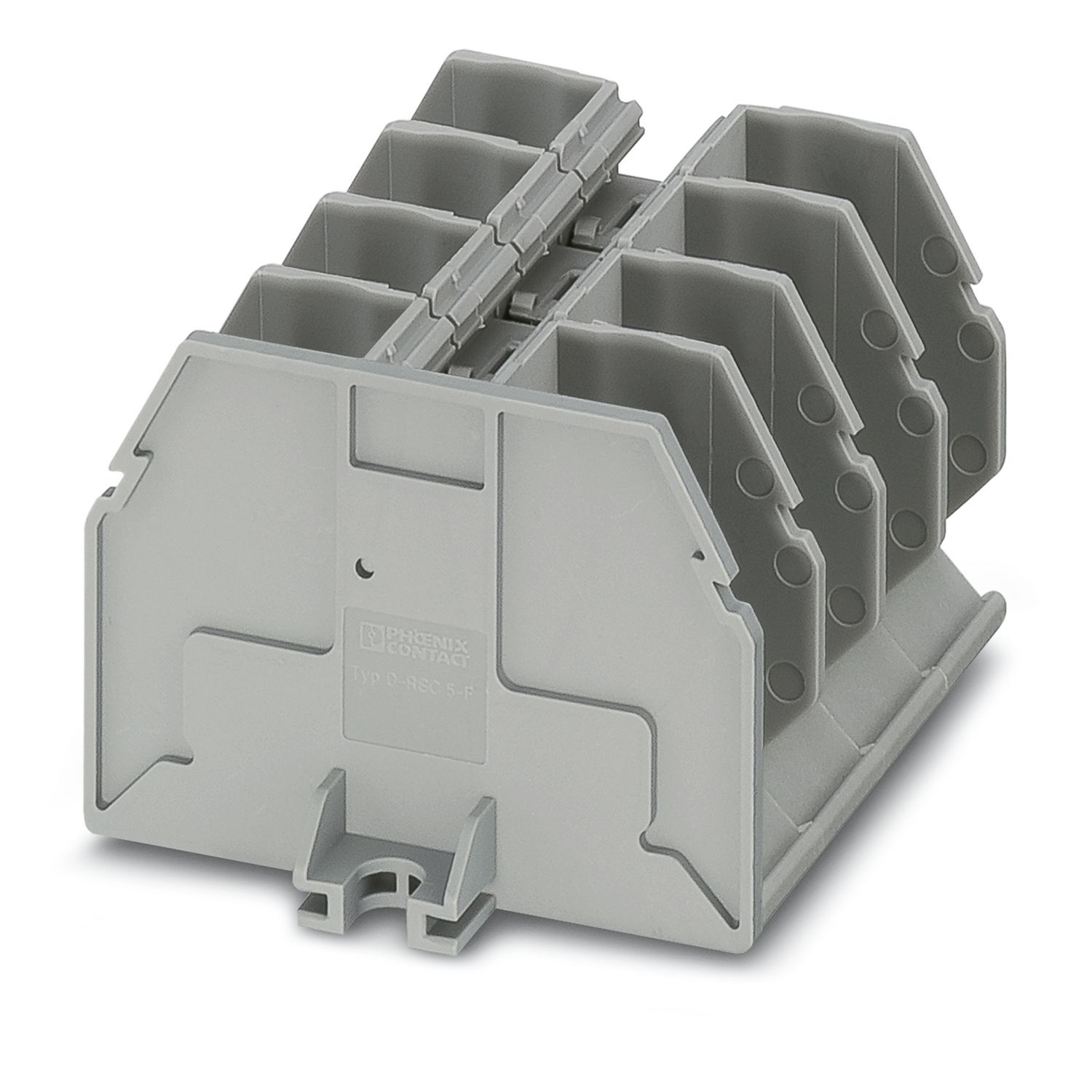

Проходная болтовая клемма, поперечное сечение: 0,1 - 10 мм2, AWG: 26 - 8, ширина 13 мм, цвет: серый
Характеристики
Штрих-код
4046356534833
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages

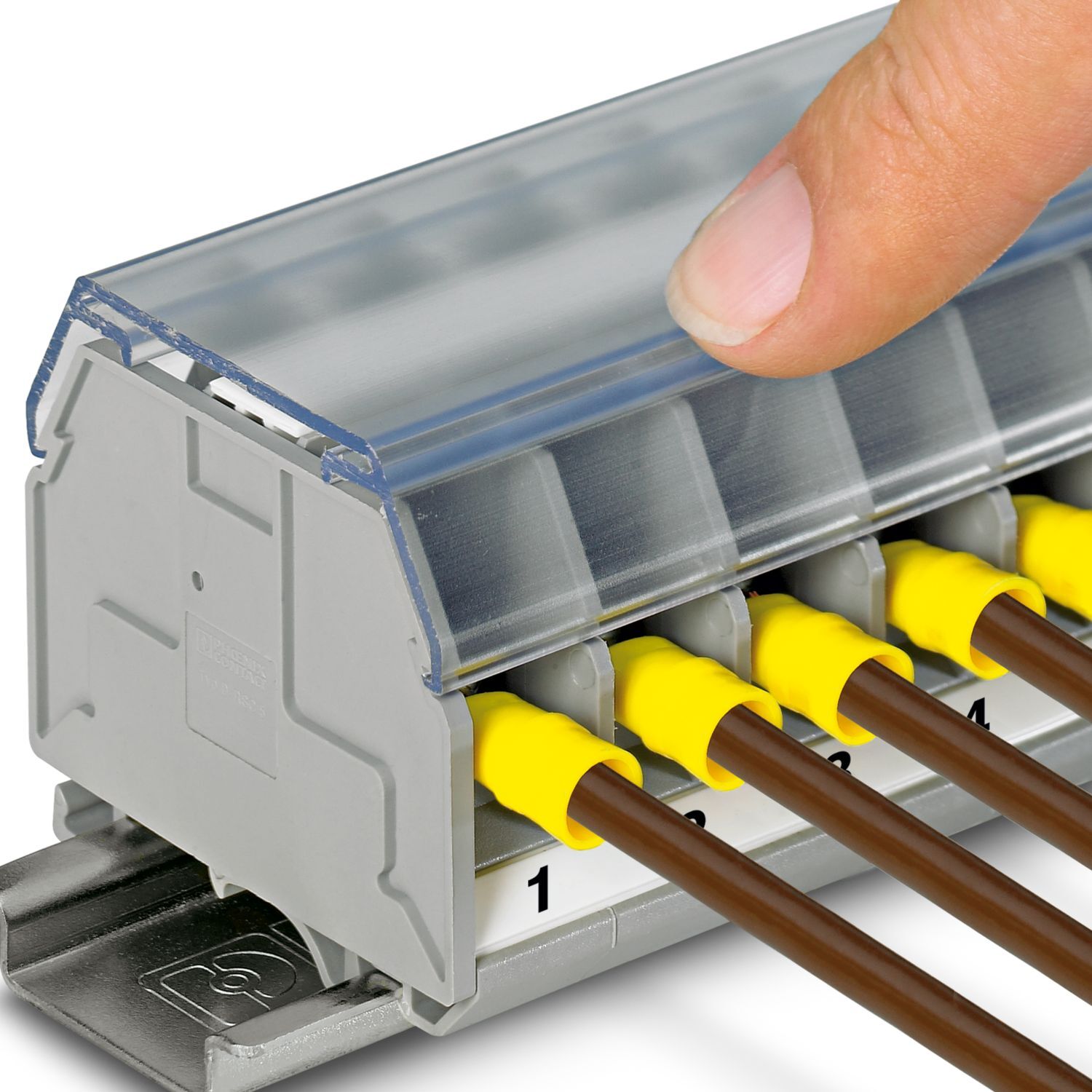

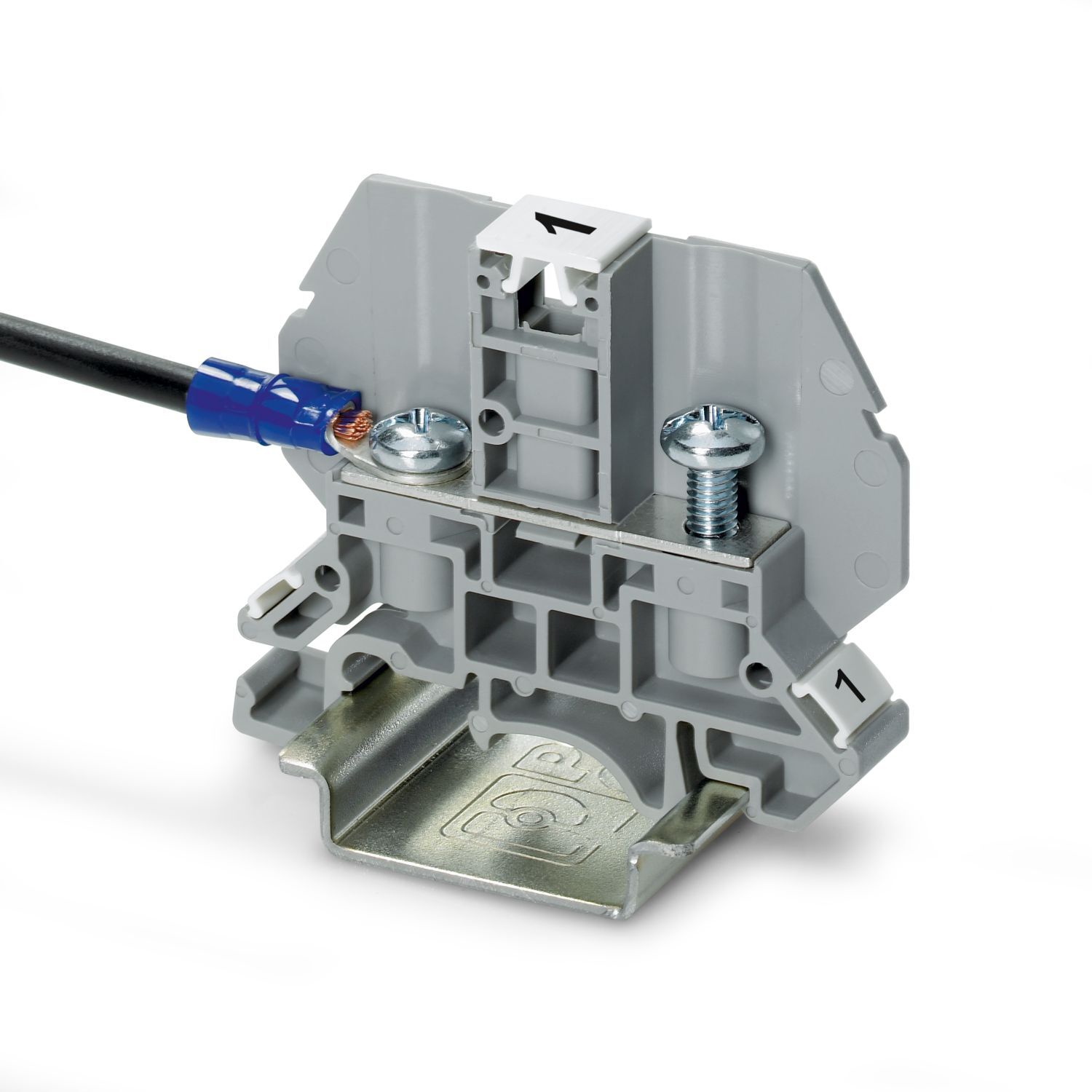

Нанесение больших надписей и сплошной маркировки на внешней стороне и в центре клемм|Монтаж на обычных несущих рейках или прямо в распределительной коробке|Компактное винтовое соединение с помощью кольцевых или вилочных кабельных наконечников|Устанавливаемый непосредственно на клеммы защитный профиль обеспечивает защиту от прикосновений|Гайки и токопроводящие элементы зафиксированы в изолирующем корпусе, что предотвращает возможность утери|Изолирующая перемычка с мостиковым контактом позволяет выполнять коммутируемые поперечные соединения, при этом винт перемычки служит токопроводящим коммутационным звеном|Гнездо для перемычки служит для разветвления цепи при помощи стандартной винтовой перемычки
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
115,5 g
Вес/шт. (без упаковки)
115,5 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rsc-5-f-4-3059210
Тип изделия
Болтовые клеммы
Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
4
Тип подключения
Болтовые клеммы
Резьба винтов
M5
Момент затяжки
2 ... 2,2 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
57 A
Максимальный ток нагрузки
57 A (при сечении провода 10 мм²)
Номинальное напряжение
800 В
Ширина
10 мм,
69,7 мм
Высота
37 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер артикула
3059210
Ценовая группа
BE1515
Номер таможенного тарифа
85369010
Страна происхождения
IN
downloads
https://www.phoenixcontact.com/product/product/MzA1OTIxMA/downloads/7971734?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1OTIxMA/downloads/8045806?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
1,857 (м/с²)²//Гц
Ускорение
5г,
0,8г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 10 мм²
1,2 кA
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
0,5 мм² ... 6 мм²,
0,1 мм² ... 10 мм²
Сечение AWG
20 ... 10 (пересчитано согласно МЭК),
26 ... 8 (пересчитано согласно МЭК)
Наружный диаметр
5,3 мм
Диаметр болта
5 мм
Цвет маркировки, круглый кабельный наконечник : красный
1 мм²
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²
Размер шага
13 мм
