Описание

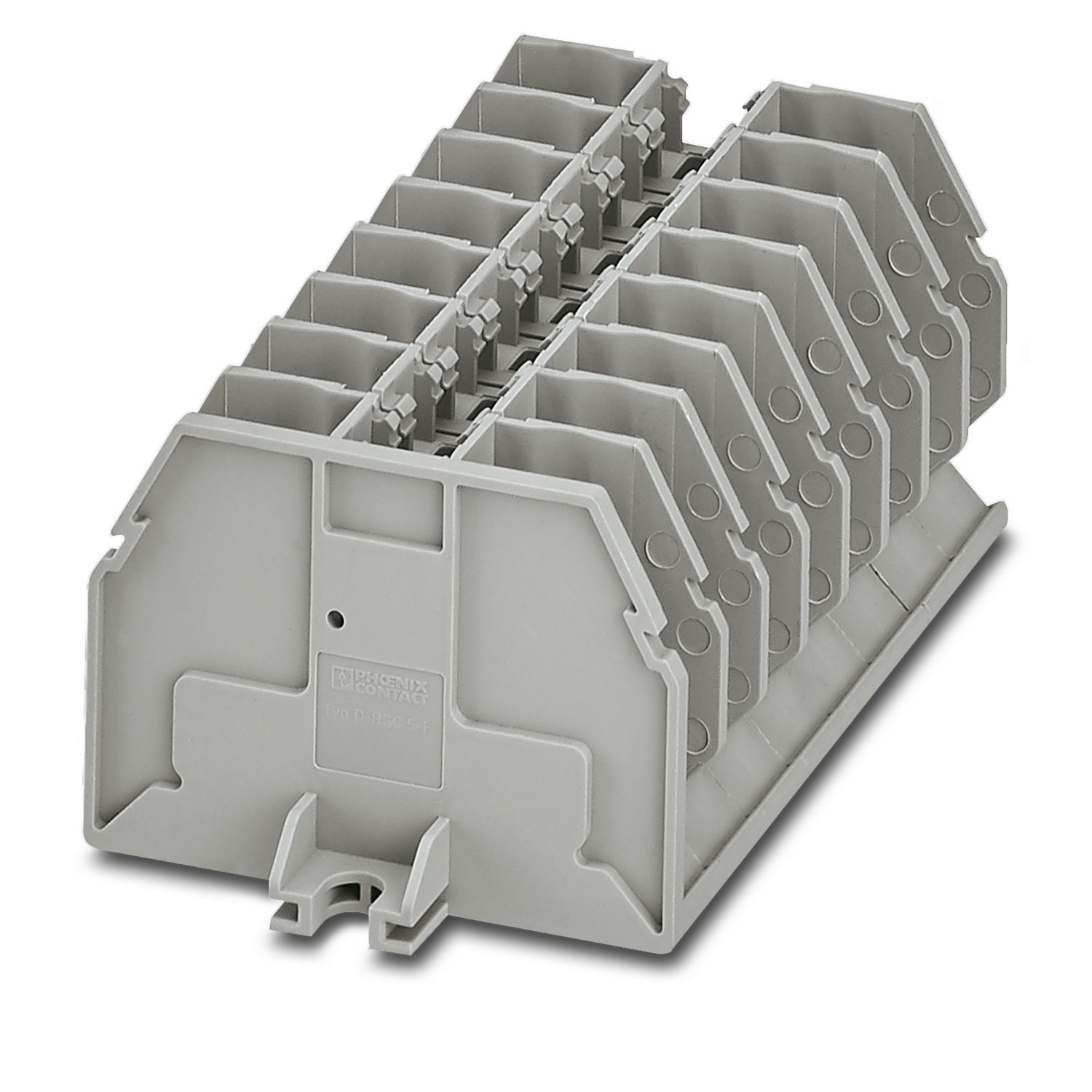

Проходная болтовая клемма, поперечное сечение: 0,1 - 6 мм2, AWG: 26 - 10, ширина 9 мм, цвет: серый
Характеристики
Штрих-код
4046356534819
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
16
Товар доставляется
да
advatnages

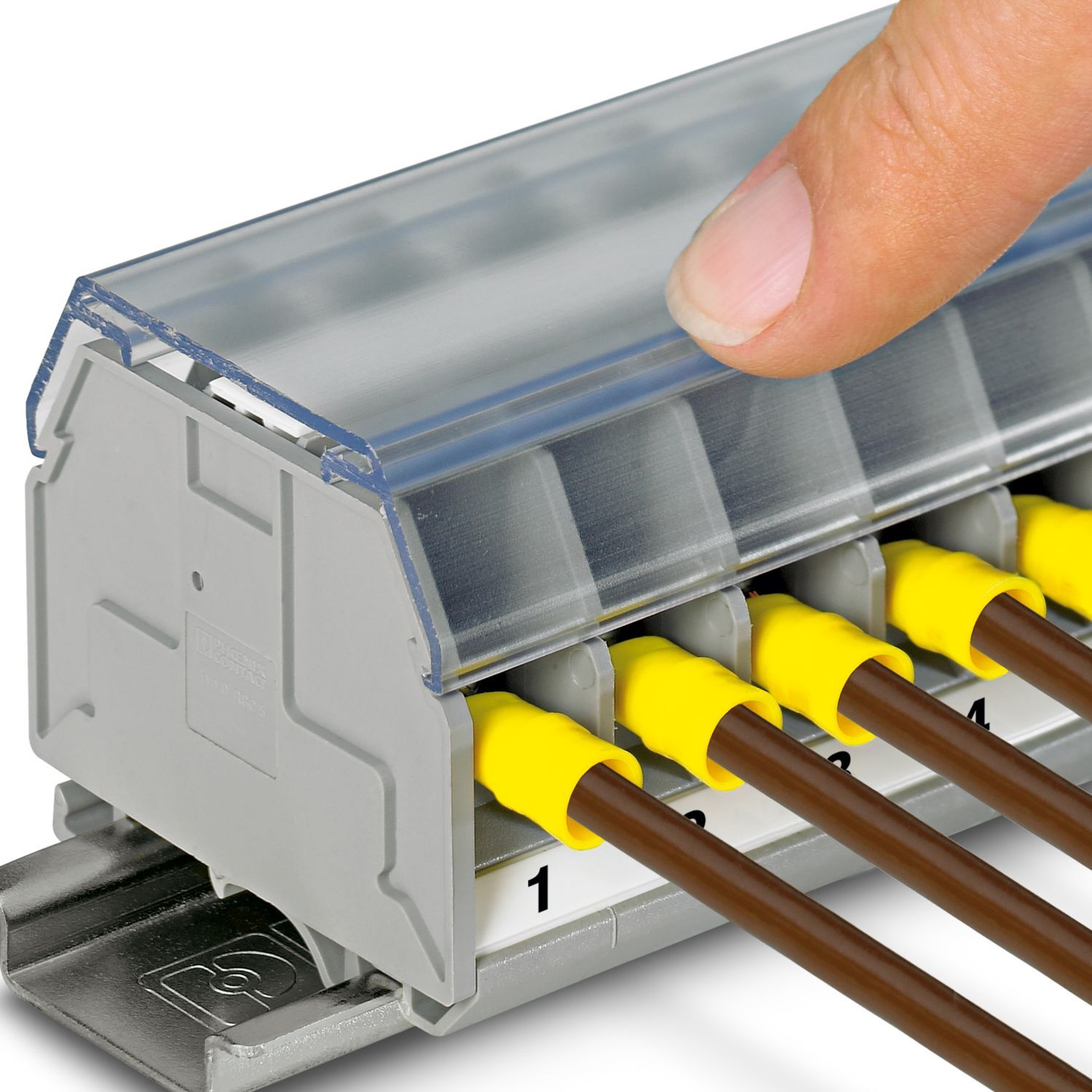

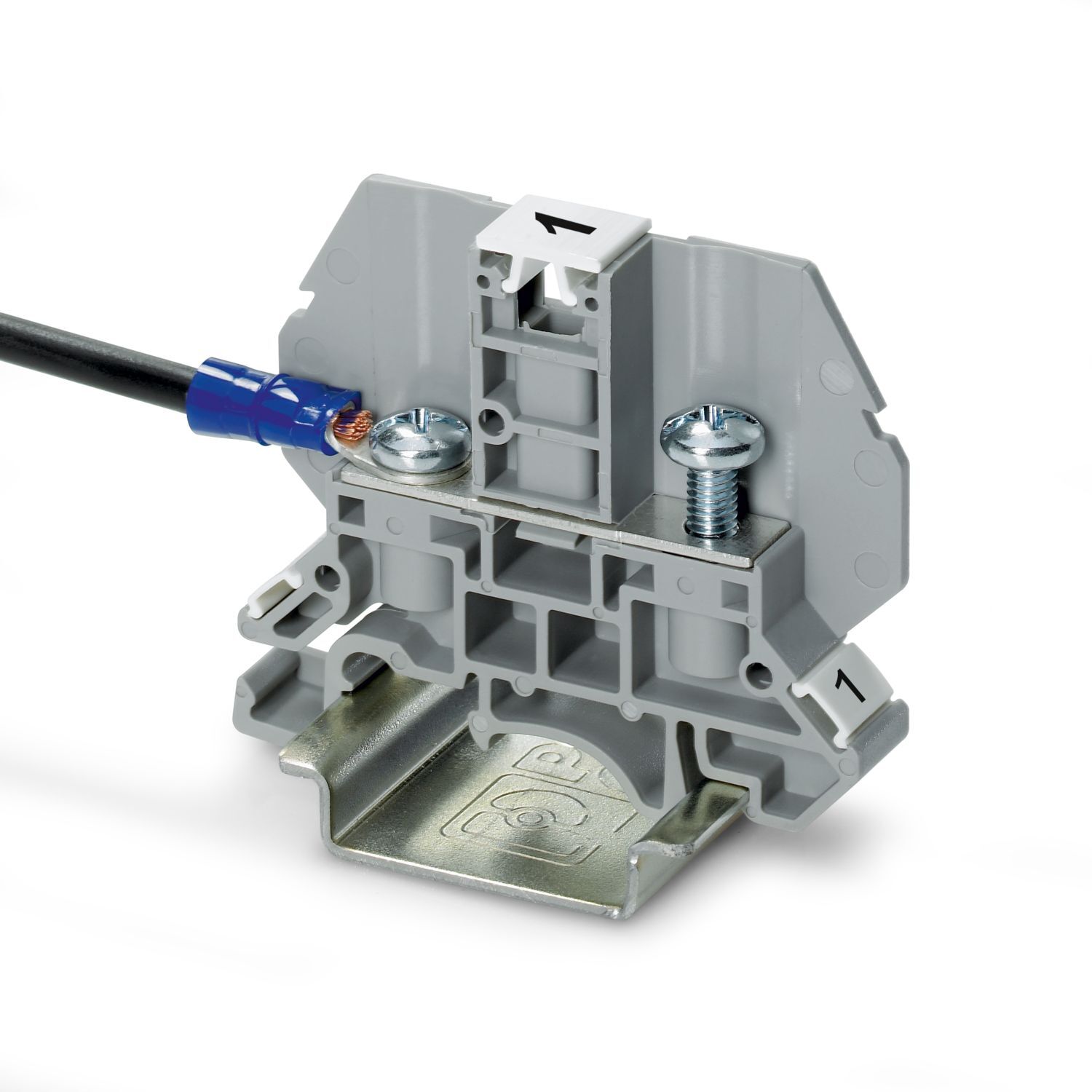

Монтаж на обычных несущих рейках или прямо в распределительной коробке|Нанесение больших надписей и сплошной маркировки на внешней стороне и в центре клемм|Компактное винтовое соединение с помощью кольцевых или вилочных кабельных наконечников|Устанавливаемый непосредственно на клеммы защитный профиль обеспечивает защиту от прикосновений|Гайки и токопроводящие элементы зафиксированы в изолирующем корпусе, что предотвращает возможность утери|Гнездо для перемычки служит для разветвления цепи при помощи стандартной винтовой перемычки|Изолирующая перемычка с мостиковым контактом позволяет выполнять коммутируемые поперечные соединения, при этом винт перемычки служит токопроводящим коммутационным звеном
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
150,2 g
Вес/шт. (без упаковки)
150,2 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rsc-4-f-8-3059197
Тип изделия
Болтовые клеммы
Потенциалы
8
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
16
Тип подключения
Болтовые клеммы
Резьба винтов
M4
Момент затяжки
1,2 ... 1,4 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
32 A
Максимальный ток нагрузки
32 A
Номинальное напряжение
800 В
Ширина
8 мм,
89,8 мм
Высота
37 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер артикула
3059197
Ценовая группа
BE1515
Номер таможенного тарифа
85369010
Страна происхождения
IN
downloads
https://www.phoenixcontact.com/product/product/MzA1OTE5Nw/downloads/7971732?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1OTE5Nw/downloads/8045804?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
0,1 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение AWG
26 ... 10 (пересчитано согласно МЭК)
Наружный диаметр
4,3 мм
Диаметр болта
4 мм
Цвет маркировки, круглый кабельный наконечник : красный
1 мм²
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Размер шага
9 мм
