Описание

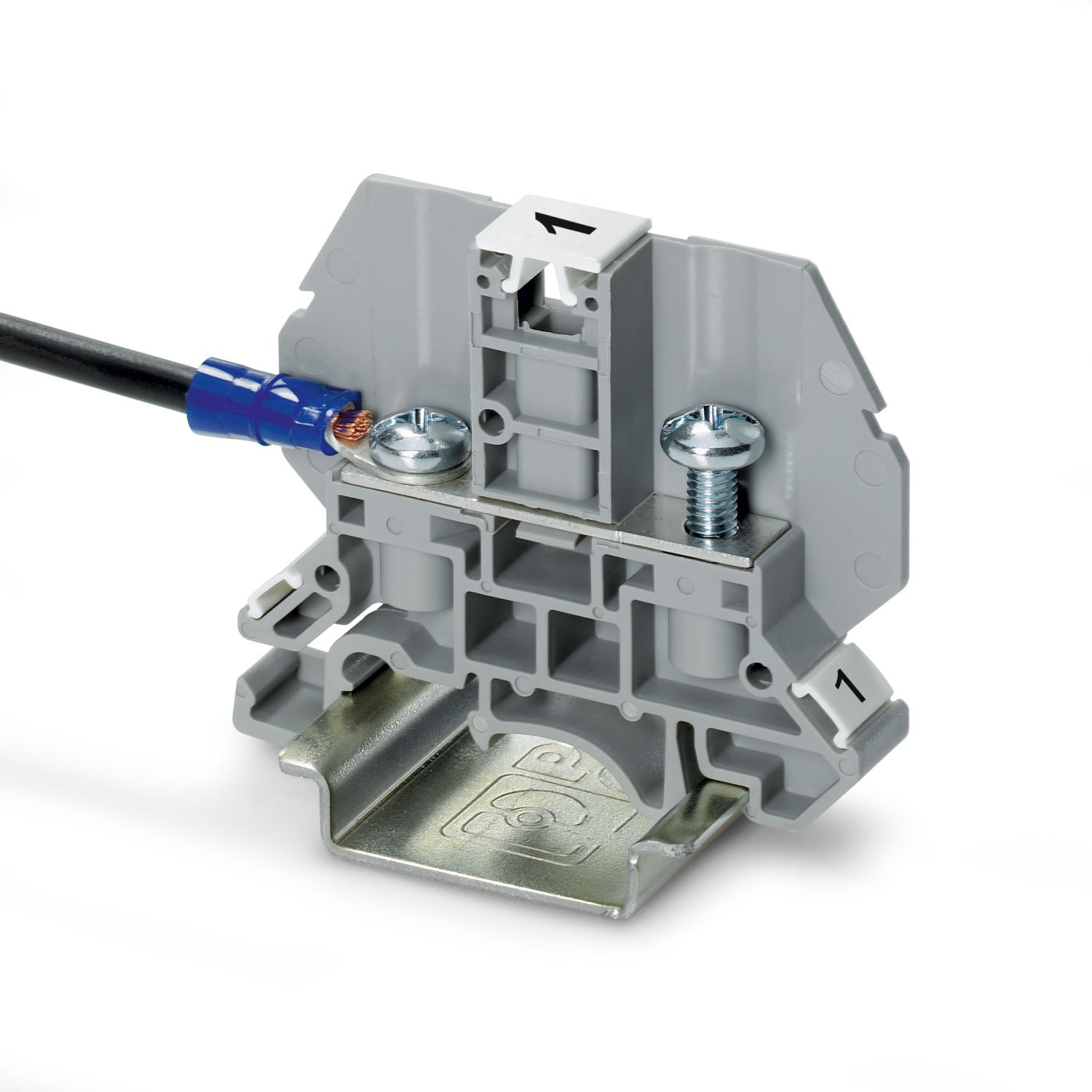

Проходная болтовая клемма, поперечное сечение: 0,1 - 6 мм2, AWG: 26 - 10, ширина 9 мм, цвет: серый
Характеристики
Штрих-код
4046356534796
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
8
Товар доставляется
да
advatnages

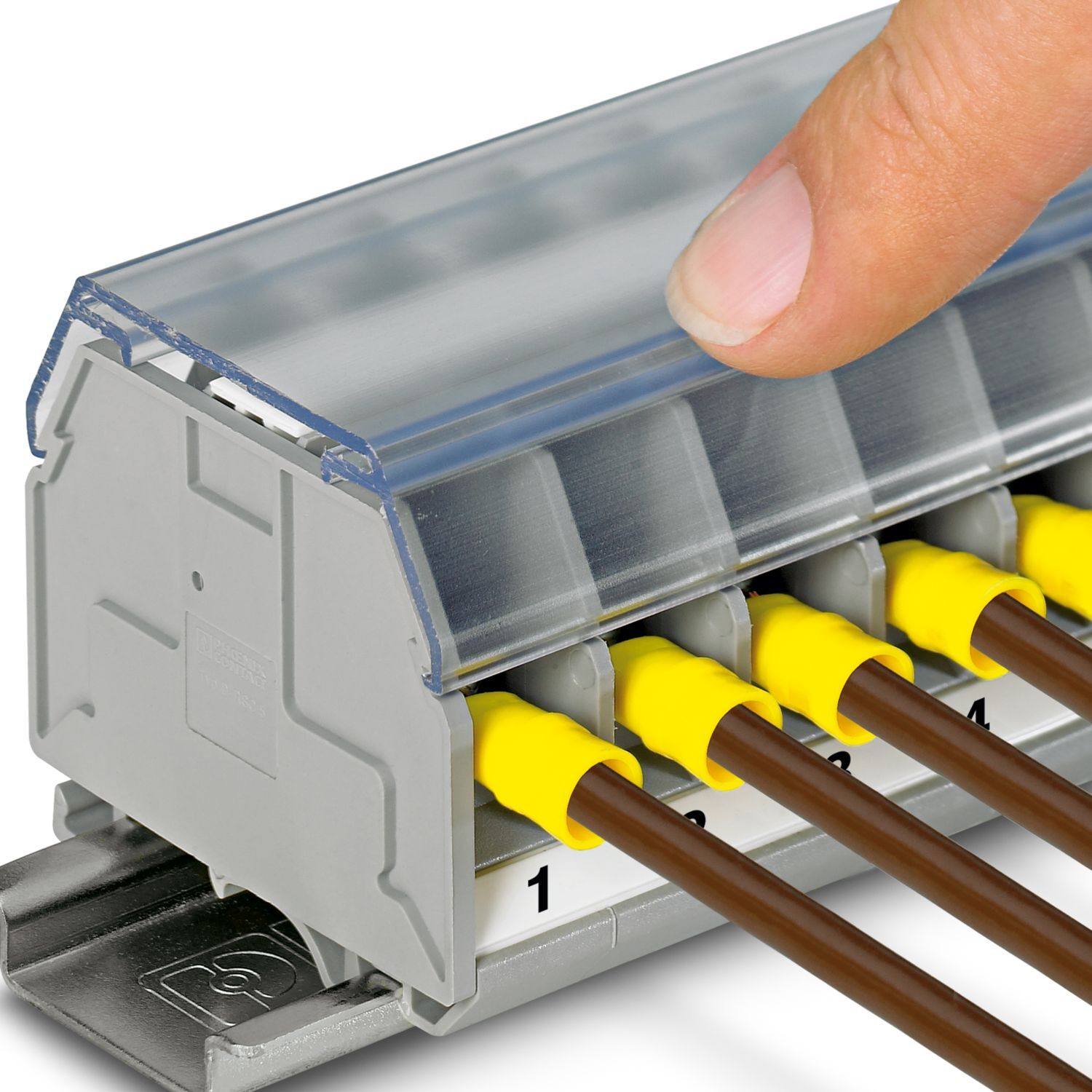

Нанесение больших надписей и сплошной маркировки на внешней стороне и в центре клемм|Монтаж на обычных несущих рейках или прямо в распределительной коробке|Компактное винтовое соединение с помощью кольцевых или вилочных кабельных наконечников|Устанавливаемый непосредственно на клеммы защитный профиль обеспечивает защиту от прикосновений|Гайки и токопроводящие элементы зафиксированы в изолирующем корпусе, что предотвращает возможность утери|Гнездо для перемычки служит для разветвления цепи при помощи стандартной винтовой перемычки|Изолирующая перемычка с мостиковым контактом позволяет выполнять коммутируемые поперечные соединения, при этом винт перемычки служит токопроводящим коммутационным звеном
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
90,7 g
Вес/шт. (без упаковки)
90,3 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rsc-4-f-4-3059171
Тип изделия
Болтовые клеммы
Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
8
Тип подключения
Болтовые клеммы
Резьба винтов
M4
Момент затяжки
1,2 ... 1,4 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
32 A
Максимальный ток нагрузки
32 A
Номинальное напряжение
800 В
Ширина
8 мм,
53,8 мм
Высота
37 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер артикула
3059171
Ценовая группа
BE1515
Номер таможенного тарифа
85369010
Страна происхождения
IN
downloads
https://www.phoenixcontact.com/product/product/MzA1OTE3MQ/downloads/7971730?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1OTE3MQ/downloads/8045802?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
0,1 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение AWG
26 ... 10 (пересчитано согласно МЭК)
Наружный диаметр
4,3 мм
Диаметр болта
4 мм
Цвет маркировки, круглый кабельный наконечник : красный
1 мм²
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Размер шага
9 мм
Все характеристики
