Описание

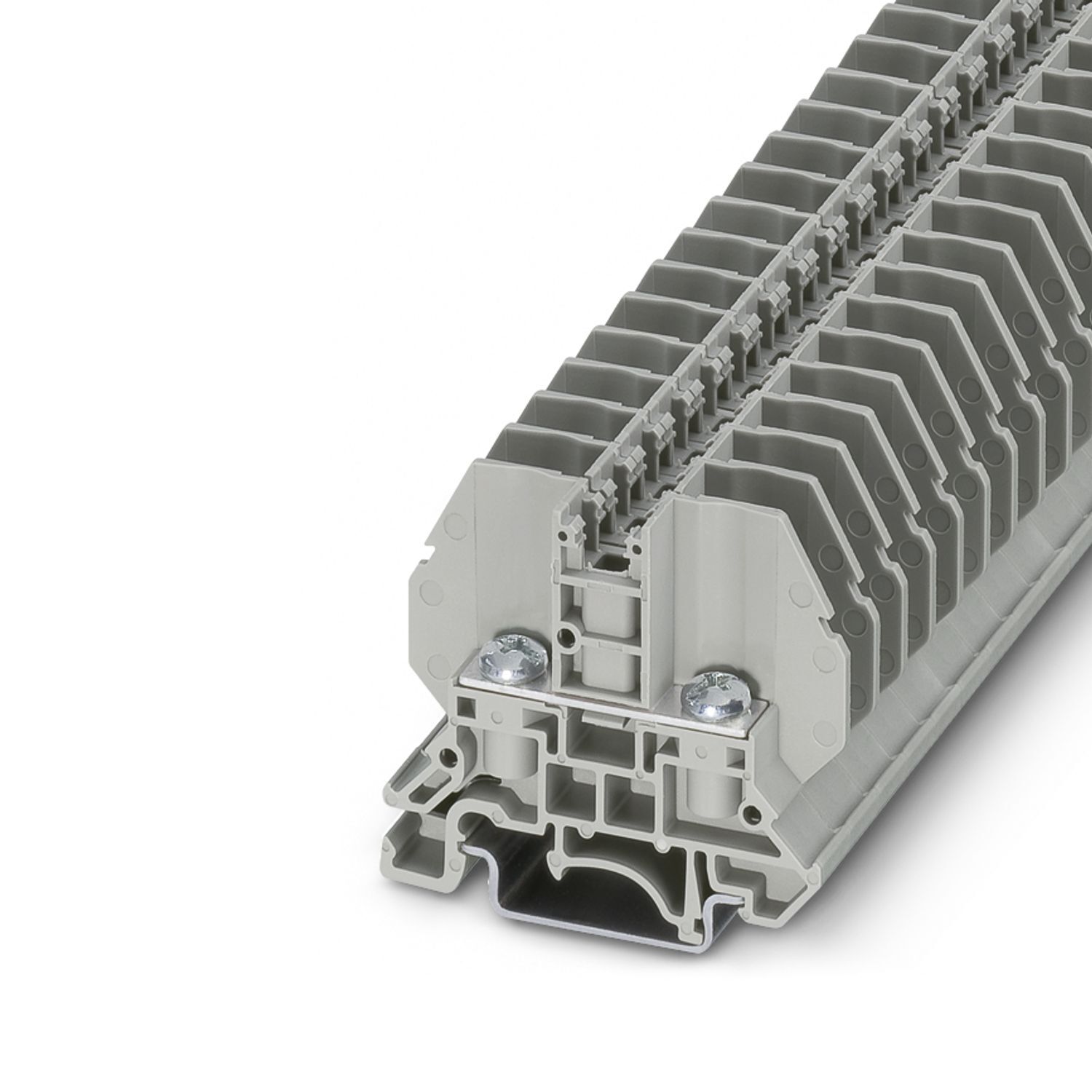

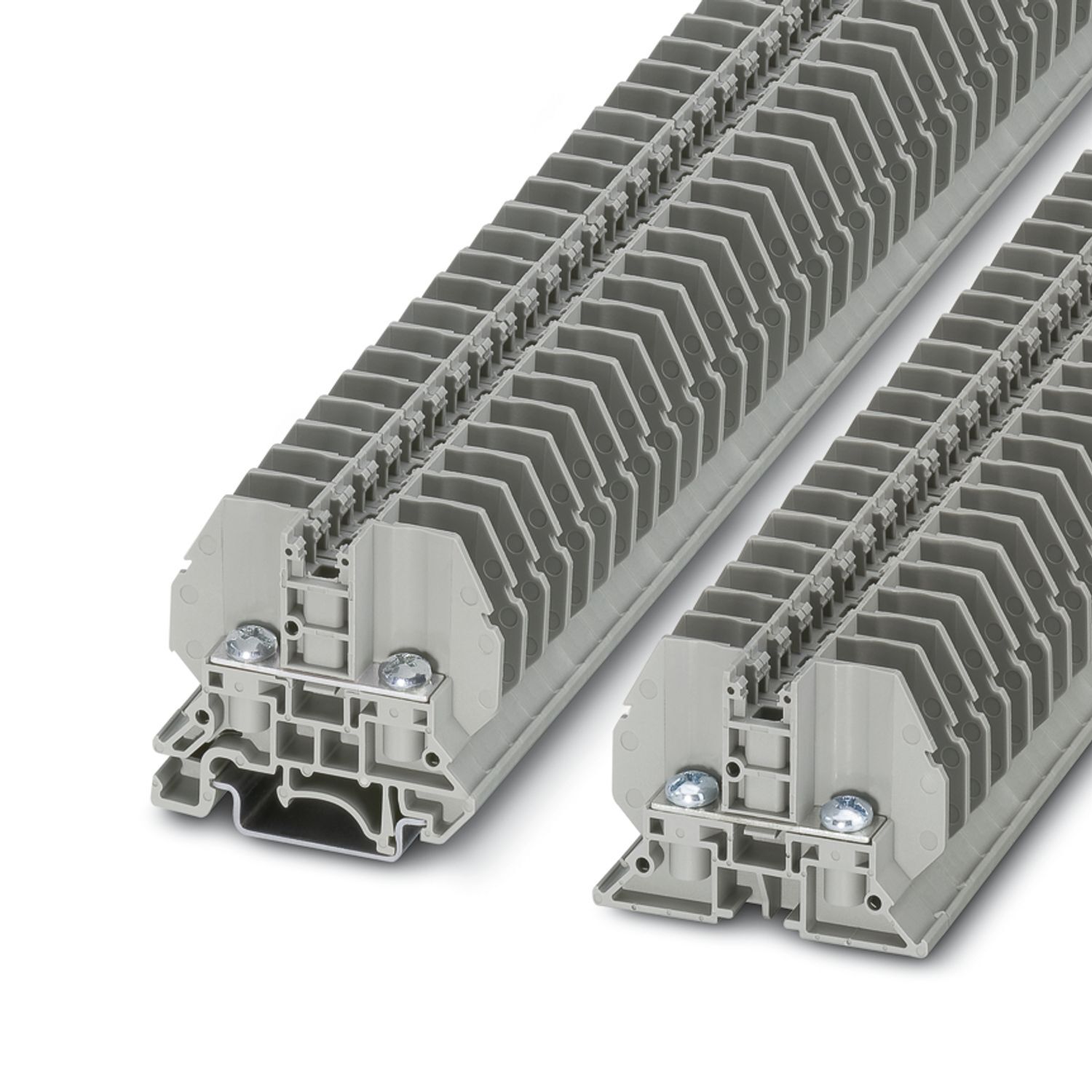

Проходная болтовая клемма, поперечное сечение: 0,1 - 6 мм2, AWG: 26 - 10, ширина 9 мм, цвет: серый
Характеристики
Штрих-код
4046356500289
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages

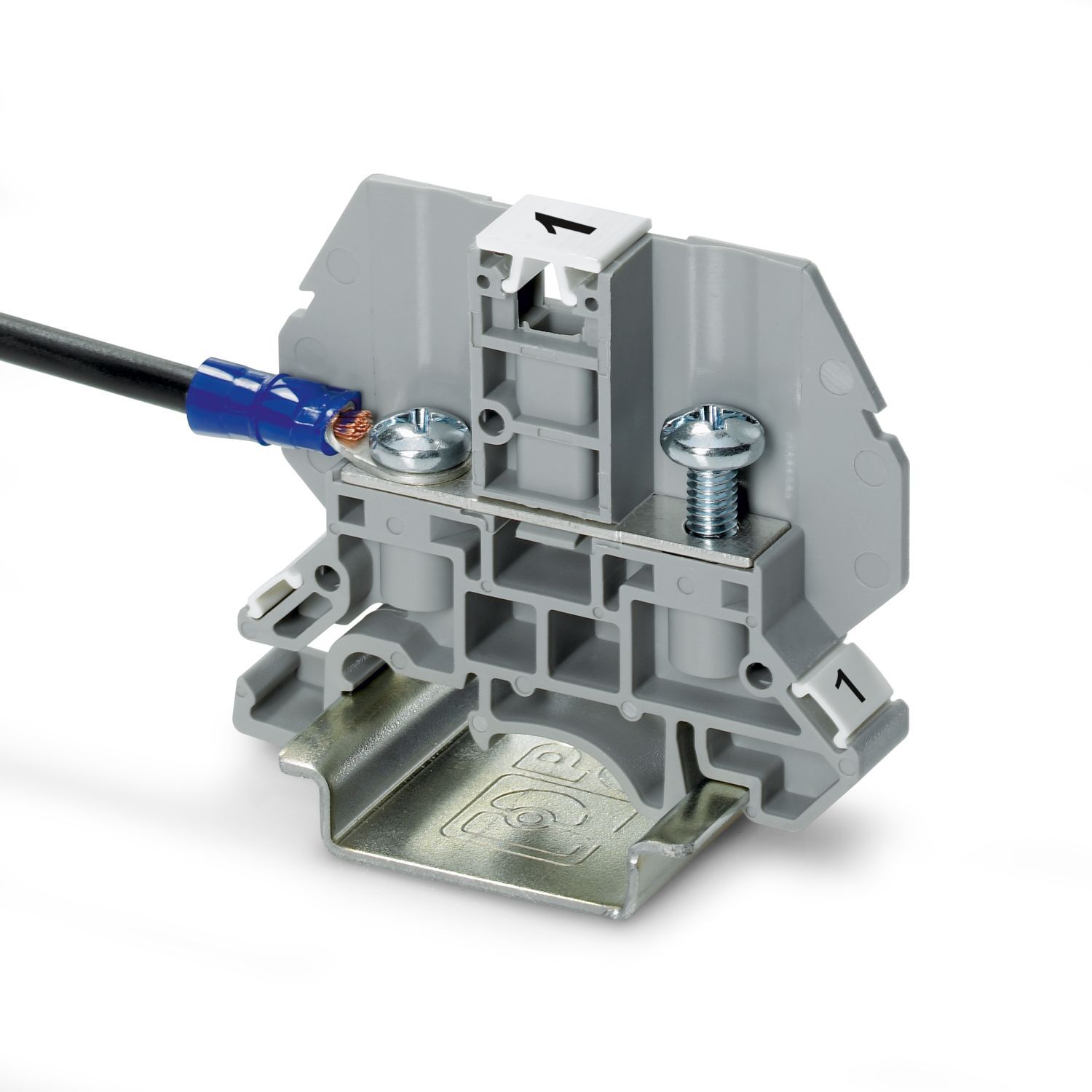

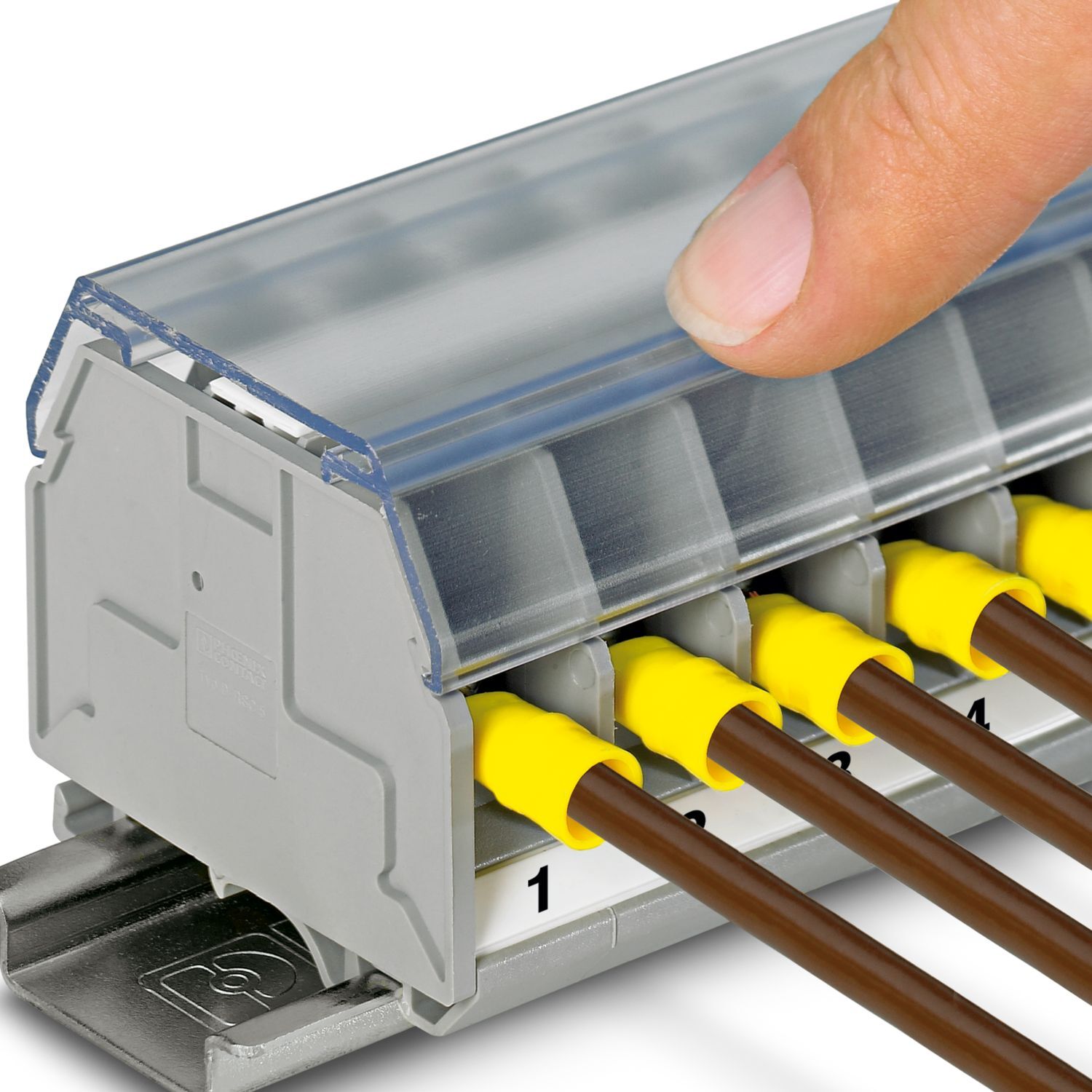

Нанесение больших надписей и сплошной маркировки на внешней стороне и в центре клемм|Монтаж на обычных несущих рейках или прямо в распределительной коробке|Компактное винтовое соединение с помощью кольцевых или вилочных кабельных наконечников|Гайки и токопроводящие элементы зафиксированы в изолирующем корпусе, что предотвращает возможность утери|Устанавливаемый непосредственно на клеммы защитный профиль обеспечивает защиту от прикосновений|Изолирующая перемычка с мостиковым контактом позволяет выполнять коммутируемые поперечные соединения, при этом винт перемычки служит токопроводящим коммутационным звеном|Гнездо для перемычки служит для разветвления цепи при помощи стандартной винтовой перемычки
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
13,88 g
Вес/шт. (без упаковки)
13,039 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rsc-4-3058127
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M4
Момент затяжки
1,2 ... 1,4 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
32 A
Максимальный ток нагрузки
32 A
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
8 мм,
9 мм
Высота
53,3 мм
Глубина на NS 32
52,1 мм
Глубина на NS 35/7,5
47,1 мм
Глубина на NS 35/15
54,6 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3058127
Ценовая группа
BE1511
Номер таможенного тарифа
85369010
Страна происхождения
IN
downloads
https://www.phoenixcontact.com/product/product/MzA1ODEyNw/downloads/10768025?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1ODEyNw/downloads/10768244?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
RSC
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
1 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Номинальное напряжение изоляции действительно для изолированных кабельных наконечников согласно DIN 46237:1970-07 и для неизолированных кабельных наконечников согласно DIN 46234:1980-03 с термоусадочным кембриком.
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,2г²/Гц
Ускорение
5г,
0,8г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
0,1 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение AWG
26 ... 10 (пересчитано согласно МЭК)
Наружный диаметр
4,3 мм
Диаметр болта
4 мм
Цвет маркировки, круглый кабельный наконечник : красный
1 мм²
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Размер шага
9 мм
