Описание

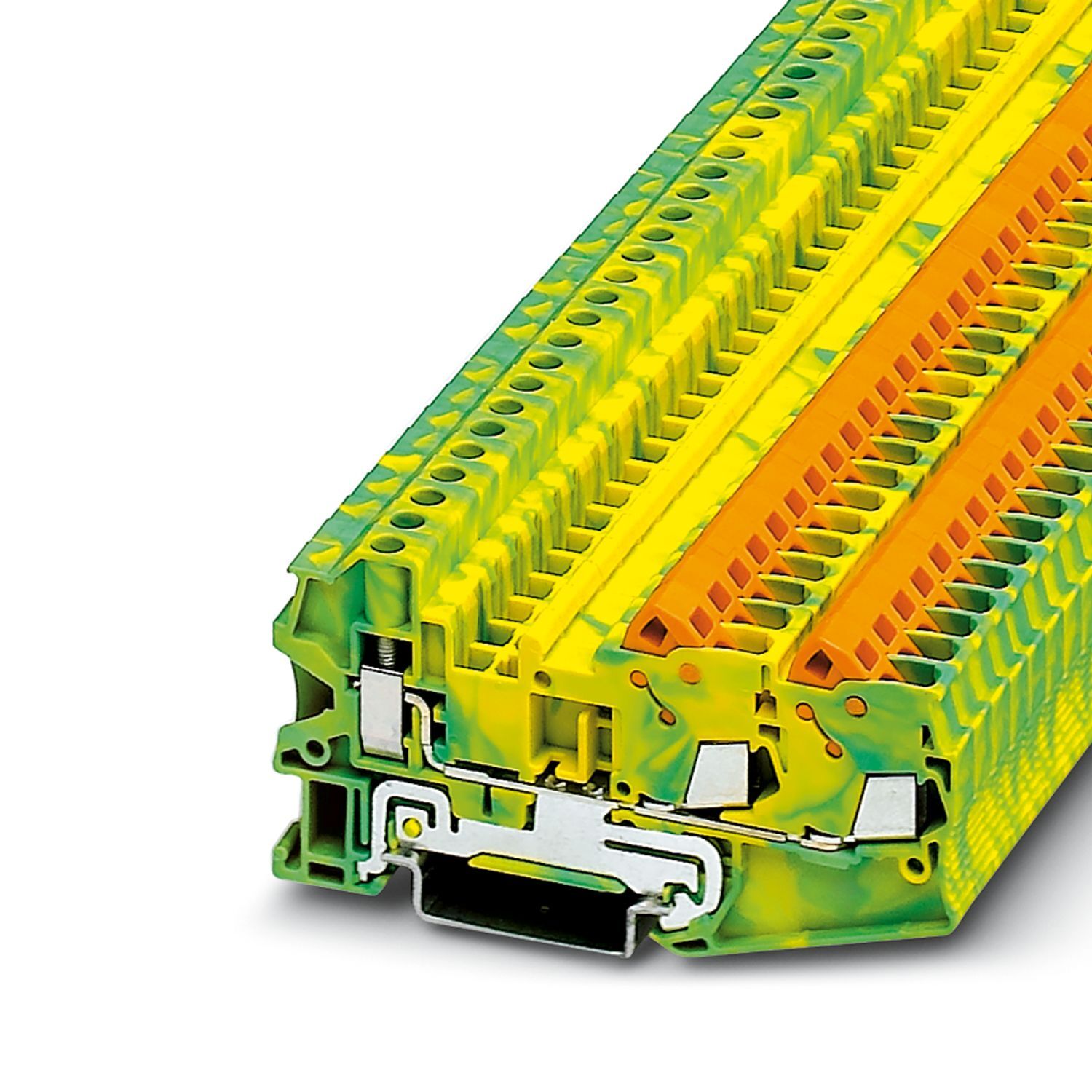

Заземляющая клемма, тип подключения: Быстрое подключение, cечение: 0,5 мм2 - 2,5 мм2, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 6 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4046356056168
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
advatnages
С формой и делением, как на проходных клеммах|Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием|Все требования стандарта МЭК 60947-7-2 соблюдены
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
18,241 g
Вес/шт. (без упаковки)
18,24 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-qtcu-25-twin-pe-3050329
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
3
Тип подключения
Винтовые зажимы,
Быстрое подключение
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Сечение жесткого провода
0,14 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК),
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²,
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
20 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
82,5 мм
Глубина на NS 35/7,5
42,8 мм
Глубина на NS 35/15
50,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3050329
Ценовая группа
BE3129
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA1MDMyOQ/downloads/8206887?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1MDMyOQ/downloads/8214442?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3050510 D-QTCU 2,5 TWIN
Выход
(постоянно)
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²,
0,5 мм² ... 2,5 мм²
Сечение подключаемого провода AWG
26 ... 12,
26 ... 10,
20 ... 14
Возможности подключения, гибкие проводники
0,14 мм² ... 4 мм²,
0,5 мм² ... 2,5 мм²
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Винтовой зажим
Параметры подключения Ex Винтовой зажим
Диаметр проводника вкл. изоляцию
3,8 мм
