Описание

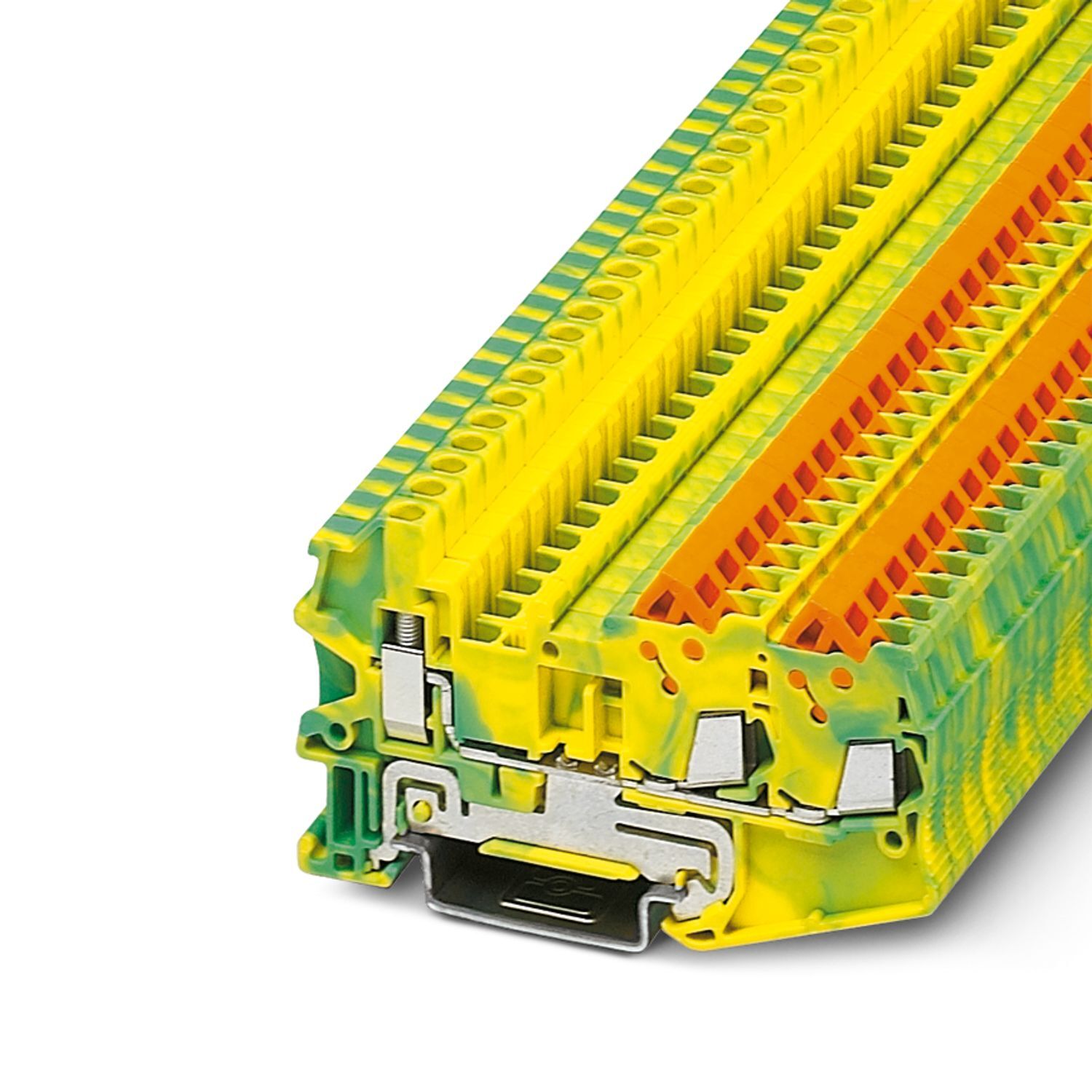

Заземляющая клемма, тип подключения: Быстрое подключение, cечение: 0,25 мм2 - 1,5 мм2, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 4 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: желто-зел. Товар снят с производства Предлагаемая замена 3205064
Характеристики
Штрих-код
4017918975777
Габариты (ДxШxВ, см):
5.2x76.4x42.8
Номер артикула
3050060
статус на складе в Германии
Товар снят с производства
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
Преимущества_
С формой и делением, как на проходных клеммах|Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием|Все требования стандарта МЭК 60947-7-2 соблюдены
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
14,67 g
Вес/шт. (без упаковки)
13,6 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-qtcu-15-twin-pe-3050060,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-qtcu-15-twin-pe-3050060
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
3
Тип подключения
Винтовые зажимы,
Быстрое подключение
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
9 мм
Сечение жесткого провода
0,14 мм² ... 4 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК),
24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
76,4 мм
Глубина на NS 35/7,5
42,8 мм
Глубина на NS 35/15
50,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE3129
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA1MDA2MA/downloads/7971586?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA1MDA2MA/downloads/8045662?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-45 °C ... 90 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3206296 D-QTCU 1,5-TWIN
Выход
(постоянно)
Диапазон моментов вращения
0,5 Нм ... 0,6 Нм
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,14 мм² ... 4 мм²,
0,25 мм² ... 1,5 мм²
Сечение подключаемого провода AWG
26 ... 12,
26 ... 14,
24 ... 16
Возможности подключения, гибкие проводники
0,14 мм² ... 2,5 мм²,
0,25 мм² ... 1,5 мм²
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Сечение кабеля датчика
0,25 мм² ... 0,34 мм²
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Зажимы для быстрого монтажа
Параметры подключения Ex Винтовой зажим
Параметры подключения Ex Винтовой зажим
Диаметр проводника вкл. изоляцию
3 мм
Производитель
Phoenix Contact
Ключ изделия
BE3129
Товар поставляется стандартно
нет
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Нет
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0828710,https://www.phoenixcontact.com/kz/products/1525775,https://www.phoenixcontact.com/kz/products/1407306,https://www.phoenixcontact.com/kz/products/0803313,https://www.phoenixcontact.com/kz/products/1200282,https://www.phoenixcontact.com/kz/products/1413095,https://www.phoenixcontact.com/kz/products/1404039,https://www.phoenixcontact.com/kz/products/1407307,https://www.phoenixcontact.com/kz/products/0831981
ECLASS-13.0
27250202
UNSPSC 21.0
39121400
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250202 ETIM ETIM 9.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3050060
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
20fad62d-dbc2-4b07-8e04-751f6e95a643
насколько известно, действует освобождение от исполнения требований
6(c)
ETIM 9.0
EC000901
