Описание

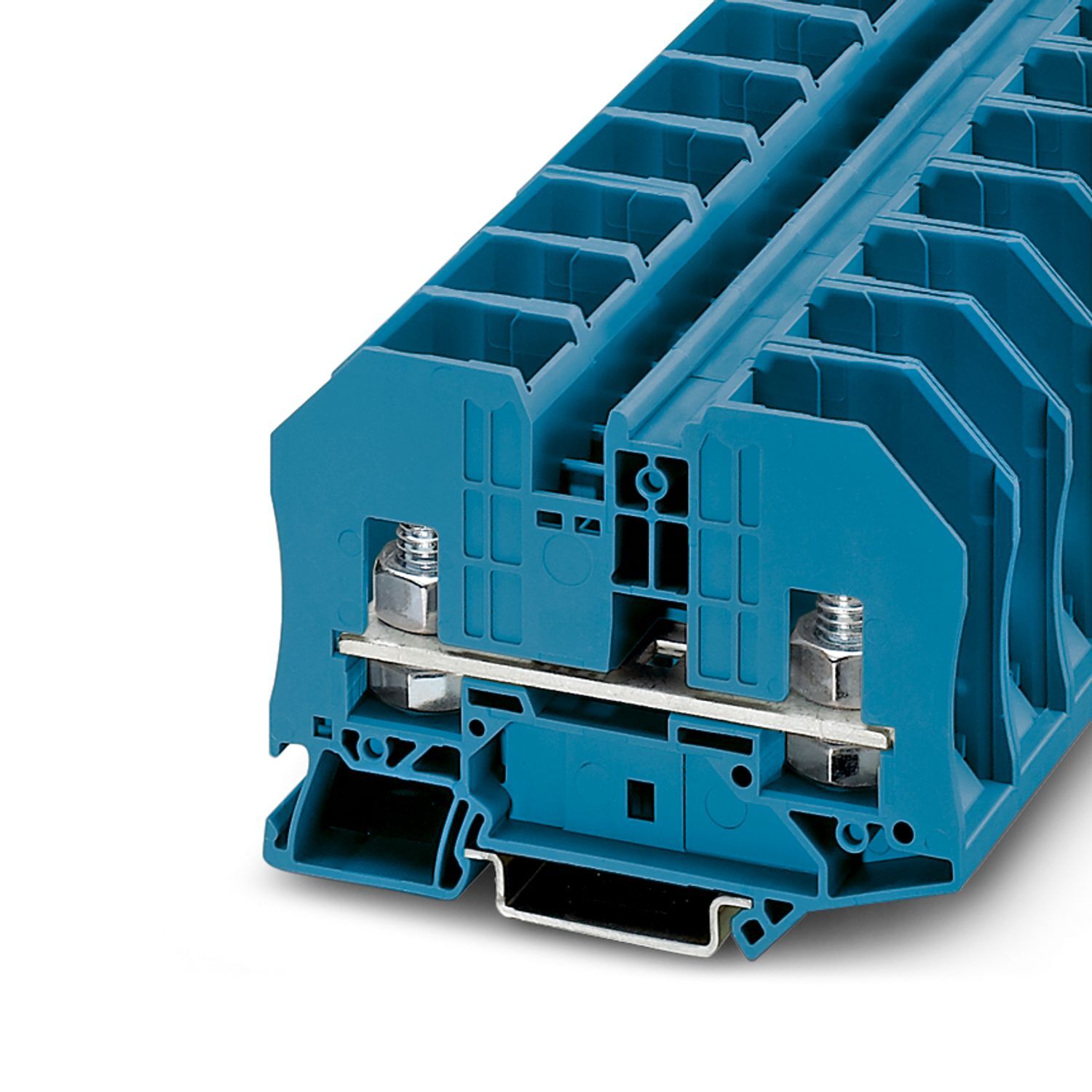

Проходная клемма с болтовым зажимом, сечение: 2,5 - 35 мм2, AWG: 14 - 2, ширина 20,2 мм, цвет: синий
Характеристики
Штрих-код
4046356284684
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
63,2 мм
advatnages
Четыре ряда шунтирования в клеммной группе|Свободный доступ к любому зажиму
Общая информация

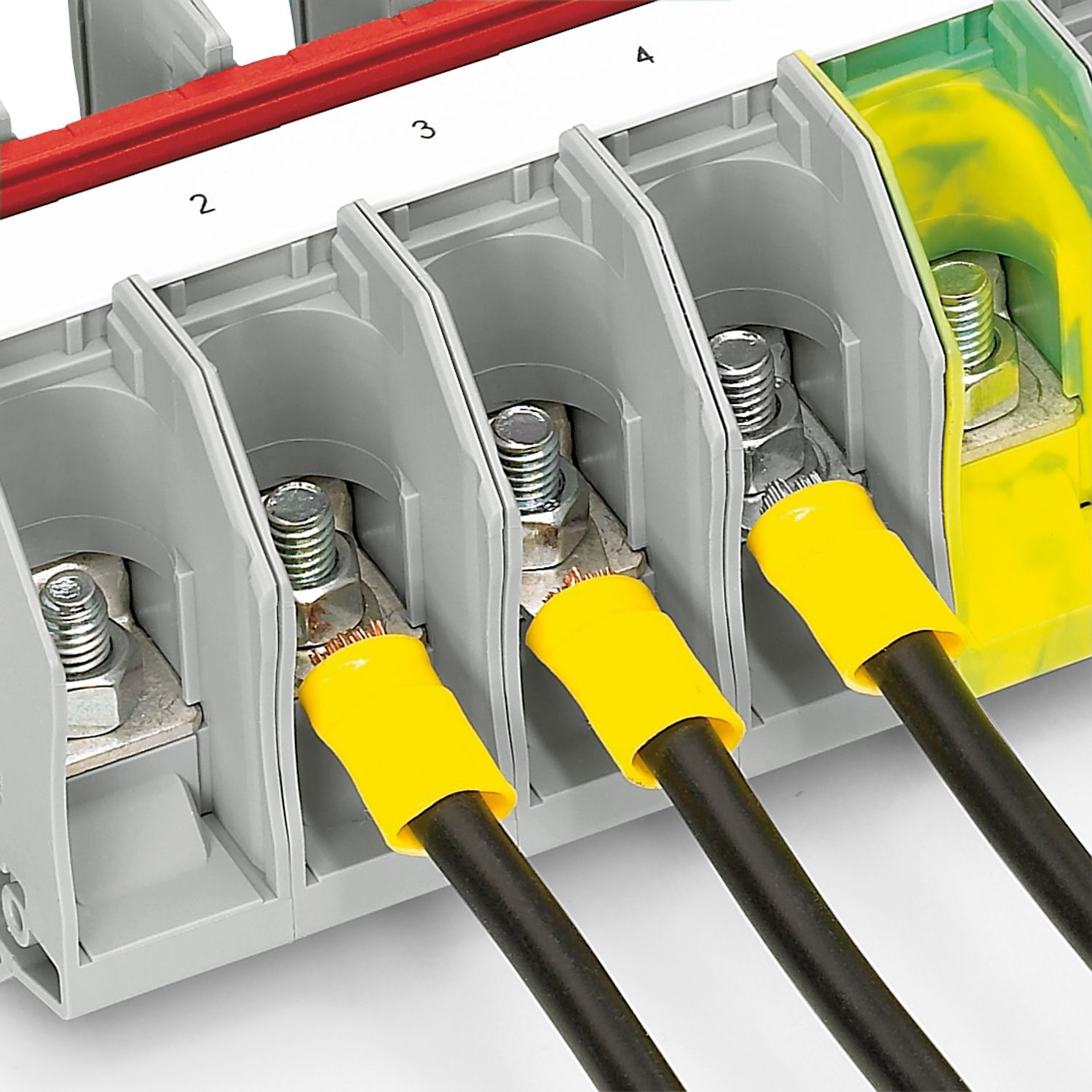

Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!
Упаковочная единица
25
Минимальное количество, предусмотренное условиями заказа
25
Вес/шт. (с упаковкой)
81,59 g
Вес/шт. (без упаковки)
81,59 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rto-8-bu-3049864
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M8
Момент затяжки
6 ... 10 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
125 A
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²),
123 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
16 мм,
14 мм,
20,2 мм
Высота
84 мм
Глубина на NS 35/7,5
63,8 мм
Глубина на NS 35/15
71,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3049864
Ценовая группа
BE4312
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA0OTg2NA/downloads/7971571?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0OTg2NA/downloads/8045647?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
RTO
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3049194 D-RT 8
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
6 Нм ... 10 Нм
Номинальное сечение AWG
2
Возможности подключения, жесткие проводники
2,5 мм² ... 35 мм²
Сечение подключаемого провода AWG
14 ... 2
Возможности подключения, гибкие проводники
2,5 мм² ... 35 мм²

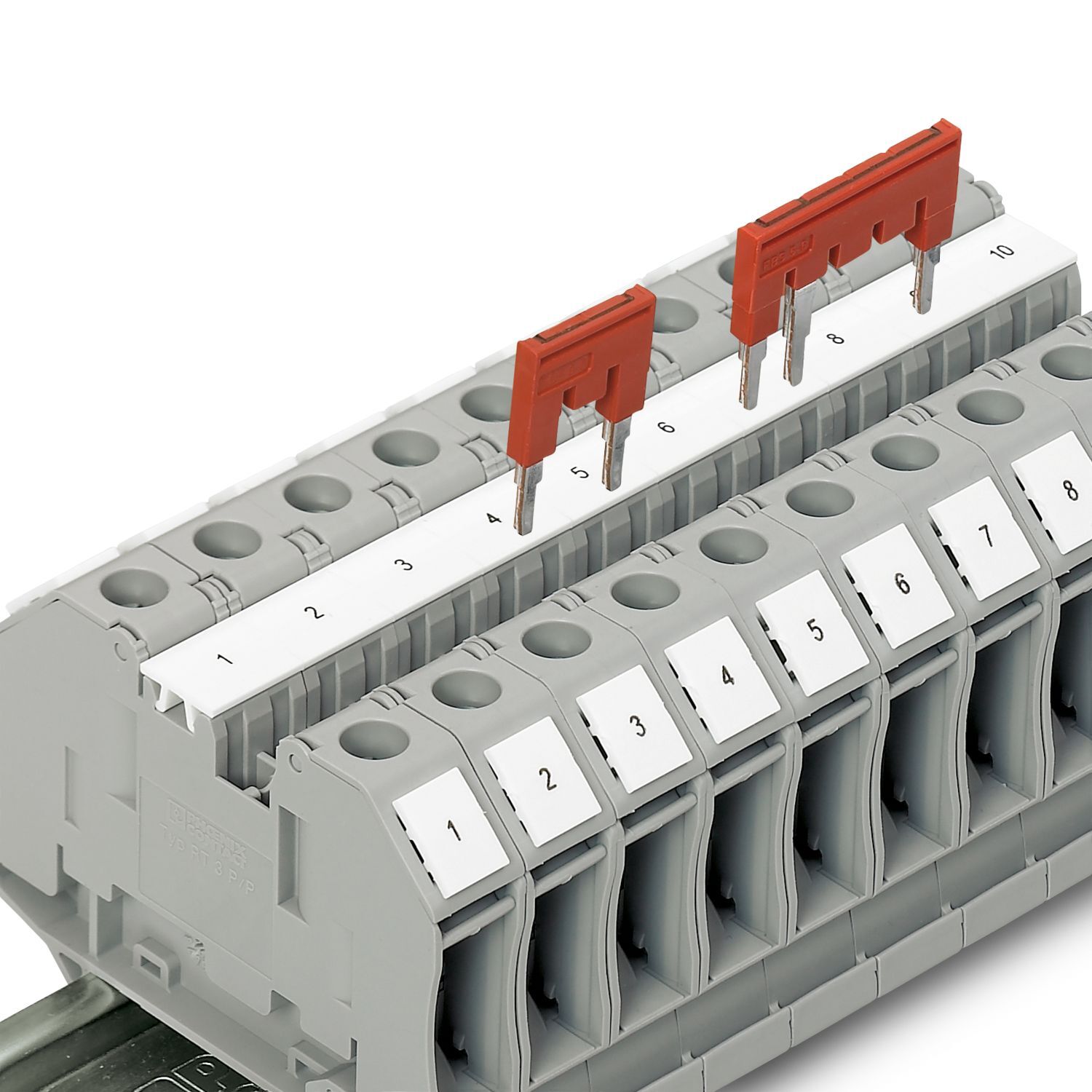

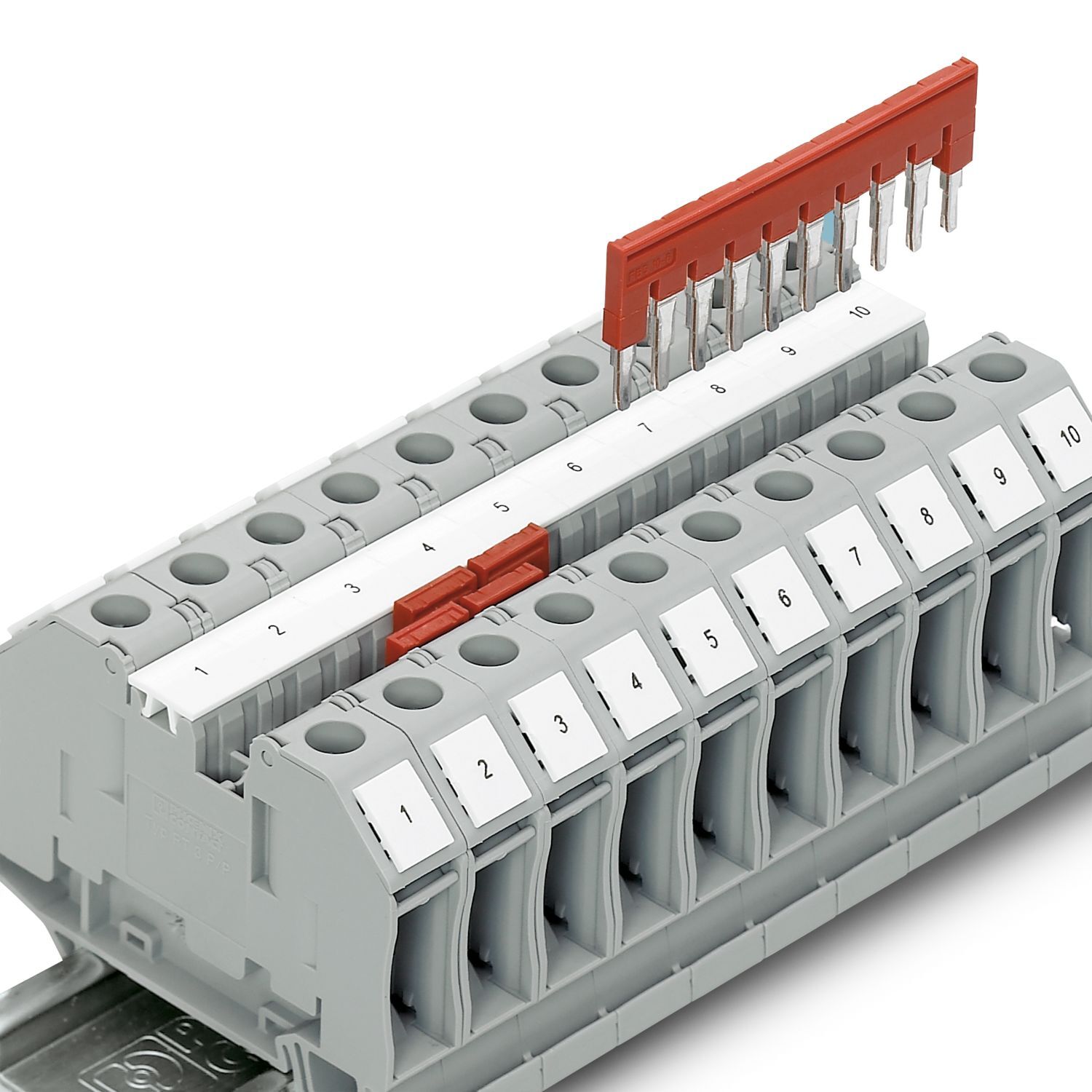

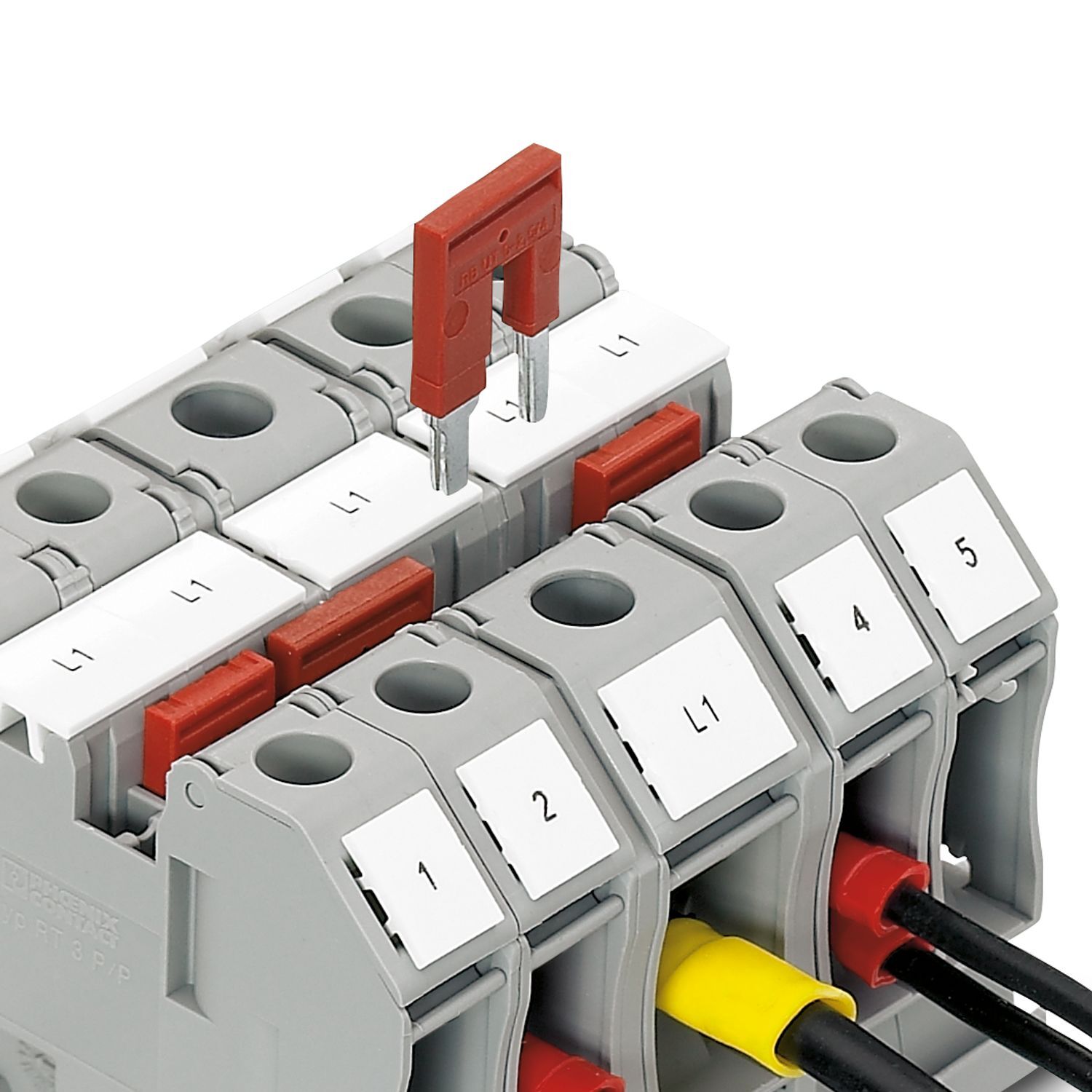

Список перемычек
Перемычка / FBS 2-10 / 3005947
Данные перемычки
57 A (10 мм²)
Повышение температуры Ex
40 К (123 A / 35 мм²)
при перемыкании перемычкой
690 В
Расчетное напряжение изоляции
630 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
690 В
Расчетный ток
123 A
Контактное сопротивление
0,09 мΩ
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
2,5 мм² ... 6 мм²,
2,5 мм² ... 35 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
8,4 мм
Диаметр болта
8 мм
Цвет маркировки, круглый кабельный наконечник : синий
2,5 мм²
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²
