Описание

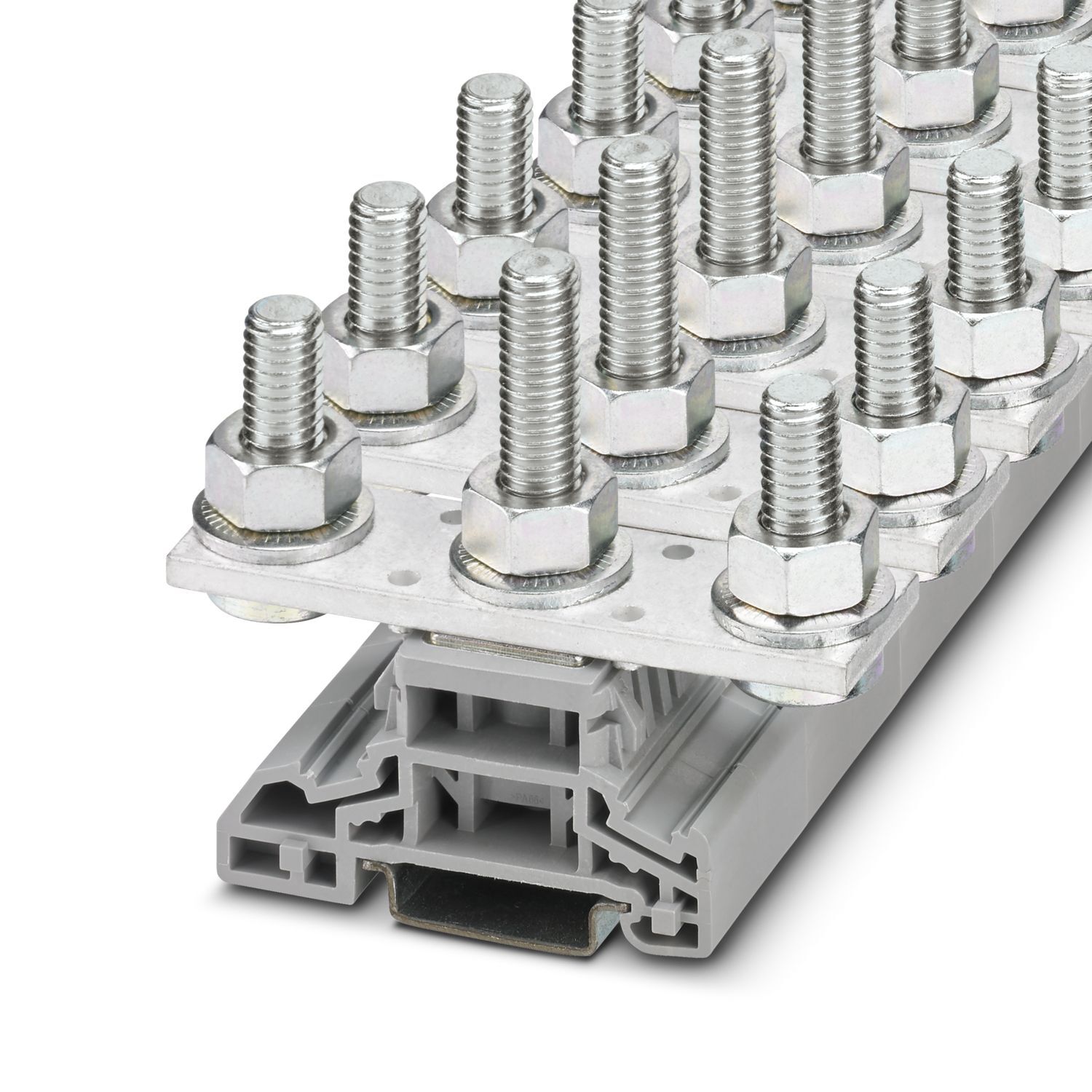

Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 269 A, количество точек подсоединения: 2, тип подключения: Болтовые клеммы, Расчетное сечение: 120 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356310314
Габариты (ДxШxВ, см):
32x74.6x90.5
Номер артикула
3049563
статус на складе в Германии
На складе
Номинальное сечение
120 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
74,6 мм
Преимущества_

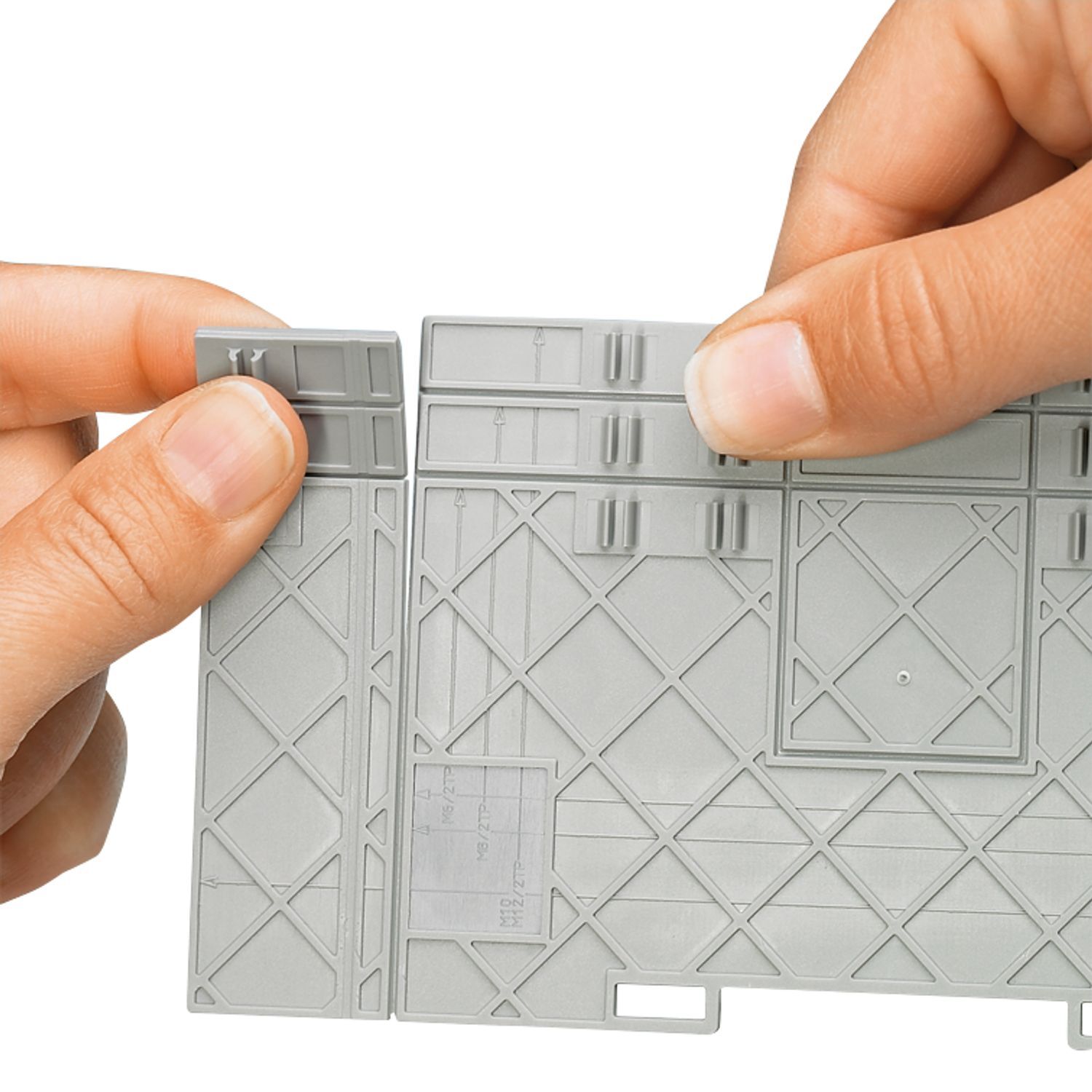

Широкий ассортимент принадлежностей для удобного подключения проводов сечением до 120 мм²|Для семейства одно- и двухболтовых клемм применяются две разные разделительные пластины|Для разветвления цепей используются 2- и 3-контактные соединительные шины|Надежное подключение до 4 проводов с кабельными наконечниками, соответствующими требованиям DIN 46234, 46235 и 46237, в крайне ограниченных монтажных условиях|Пружинная шайба защищает шестигранную гайку от саморазвинчивания|Для установки соединительных шин необходимо просто вынуть предусмотренное в разделительной пластине окошко
Упаковочная единица
10,
10 Количество
Минимальное количество, предусмотренное условиями заказа
10,
10 Количество
Вес/шт. (с упаковкой)
266,3 g
Вес/шт. (без упаковки)
248,16 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/silnotocnye-klemmy-hv-m10-2-3049563,
https://www.phoenixcontact.com/ru-kz/produkty/boltovyye-klemmy-hv-m102-3049563
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
8,68 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M10
Момент затяжки
10 ... 20 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
269 A
Максимальный ток нагрузки
269 A (при сечении проводника 120 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2 мм
Ширина
18 мм,
32 мм,
24 мм
Высота
90,5 мм
Глубина на NS 35/7,5
75,3 мм
Глубина на NS 35/15
82,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE4212
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA0OTU2Mw/downloads/7971560?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0OTU2Mw/downloads/8045635?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
HV
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
15 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
5,72г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
6 мм² ... 120 мм²,
16 мм² ... 95 мм²,
... 6 мм²
Сечение AWG
8 ... 250 kcmil (пересчитано согласно МЭК),
4 ... 250 kcmil (пересчитано согласно МЭК),
... 8 (пересчитано согласно МЭК)
Наружный диаметр
10,5 мм
Диаметр болта
10 мм
Размер шага
34 мм
Длина болта
31 мм
Стойкость к кратковременным токам 120 мм²
14,4 кA
Производитель
Phoenix Contact
Ключ изделия
BE4212
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3049466, ссылкаPxCkz3049479, ссылкаPxCkz1017448, ссылкаPxCkz1083237, ссылкаPxCkz1083238, ссылкаPxCkz1017450, ссылкаPxCkz1083235, ссылкаPxCkz1083236, ссылкаPxCkz3049709, ссылкаPxCkz3049495, ссылкаPxCkz3281151, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz0812120, ссылкаPxCkz0824942, ссылкаPxCkz0812146, ссылкаPxCkz0819194, ссылкаPxCkz0824613, ссылкаPxCkz0829144, ссылкаPxCkz0829630, ссылкаPxCkz1201662, ссылкаPxCkz1004584, ссылкаPxCkz1004513
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3049495,https://www.phoenixcontact.com/kz/products/3049709,https://www.phoenixcontact.com/kz/products/1827127,https://www.phoenixcontact.com/kz/products/3213179,https://www.phoenixcontact.com/kz/products/1715747,https://www.phoenixcontact.com/kz/products/1715721,https://www.phoenixcontact.com/kz/products/1619966,https://www.phoenixcontact.com/kz/products/3002371,https://www.phoenixcontact.com/kz/products/1711725,
ссылкаPxCkz3049495,ссылкаPxCkz3049709,ссылкаPxCkz1827127,ссылкаPxCkz3213179,ссылкаPxCkz1715747,ссылкаPxCkz1715721,ссылкаPxCkz1619966,ссылкаPxCkz3002371,ссылкаPxCkz1711725
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
2,559 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3049563
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
269 A
