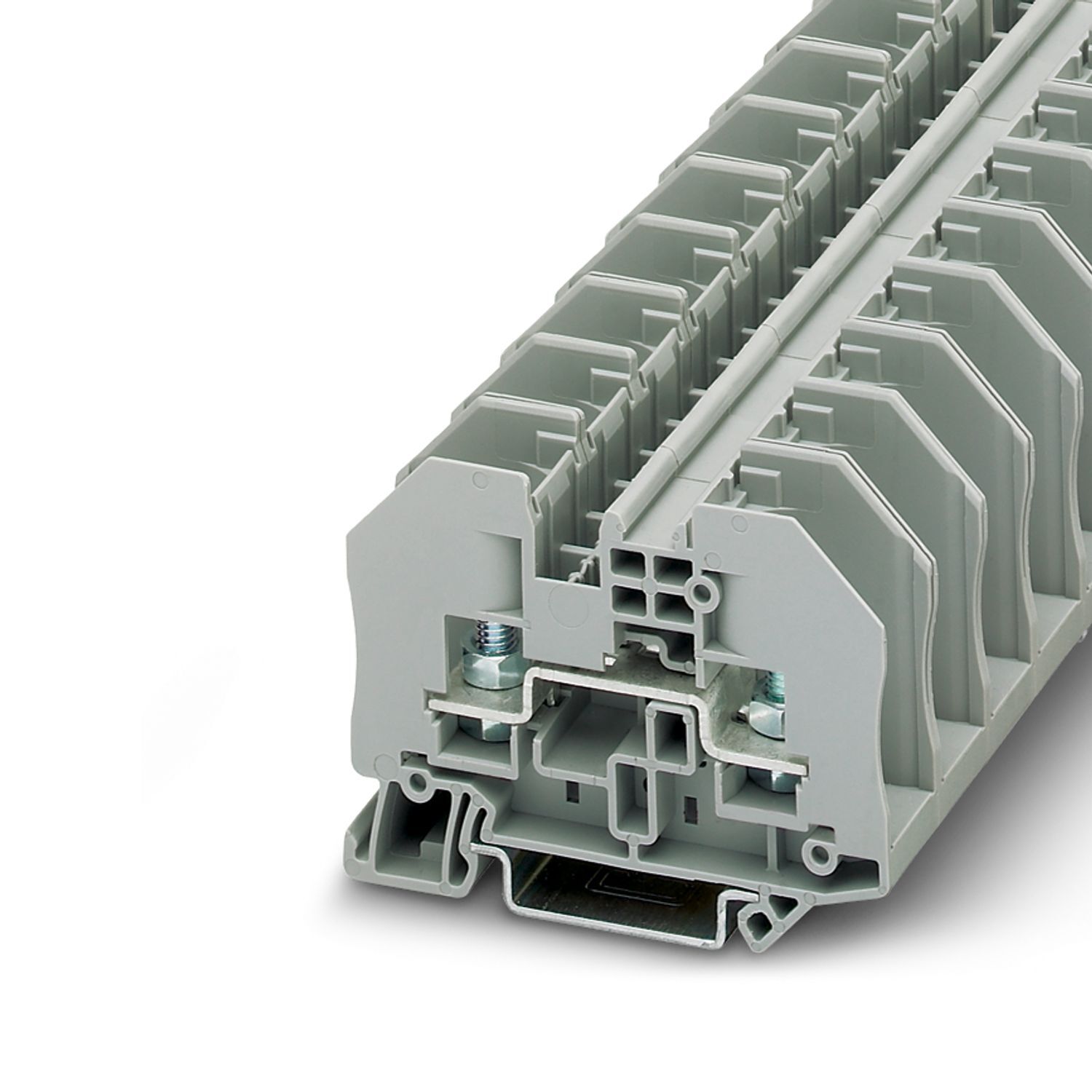

3049521 - RTO 5 - Болтовые клеммы

Name: 3049521 - RTO 5 - Болтовые клеммы
SKU: 3049521 - RTO 5
Price: 820.33 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

6 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Четыре ряда шунтирования в клеммной группе|Свободный доступ к любому зажиму

Общая информация:

Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

30,773 g

Вес/шт. (без упаковки):

28,57 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rto-5-3049521

Тип изделия:

Болтовые клеммы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,31 Вт

Количество точек подключения на ярус:

Тип подключения:

Болтовые клеммы

Резьба винтов:

Момент затяжки:

2,5 ... 3 Нм

Длина снятия изоляции:

Длина снятия изоляции зависит от указания производителя кабельных наконечников.

Номинальный ток:

41 A

Максимальный ток нагрузки:

41 A (для кабеля сечением 6 мм²), 39 A

Номинальное напряжение:

1000 В

Ширина крышки:

2,2 мм

Ширина:

10 мм, 16,3 мм

Высота:

66 мм

Глубина на NS 35/7,5:

49,9 мм

Глубина на NS 35/15:

57,4 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3049521

Ценовая группа:

BE4312

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzA0OTUyMQ/downloads/8099533?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0OTUyMQ/downloads/8100730?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

RTO

Подключение согласно стандарту:

МЭК 60947-7-1, DIN 46234:1980-03, DIN 46237:1970-07

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²:

0,72 кA

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

5 Н

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 G Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3049097 D-RT 3/5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

2,5 Нм ... 3 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,1 мм² ... 6 мм²

Сечение подключаемого провода AWG:

26 ... 10

Возможности подключения, гибкие проводники:

0,1 мм² ... 6 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Частота:

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень:

1,857 (м/с²)²//Гц

Ускорение:

5г, 0,8г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

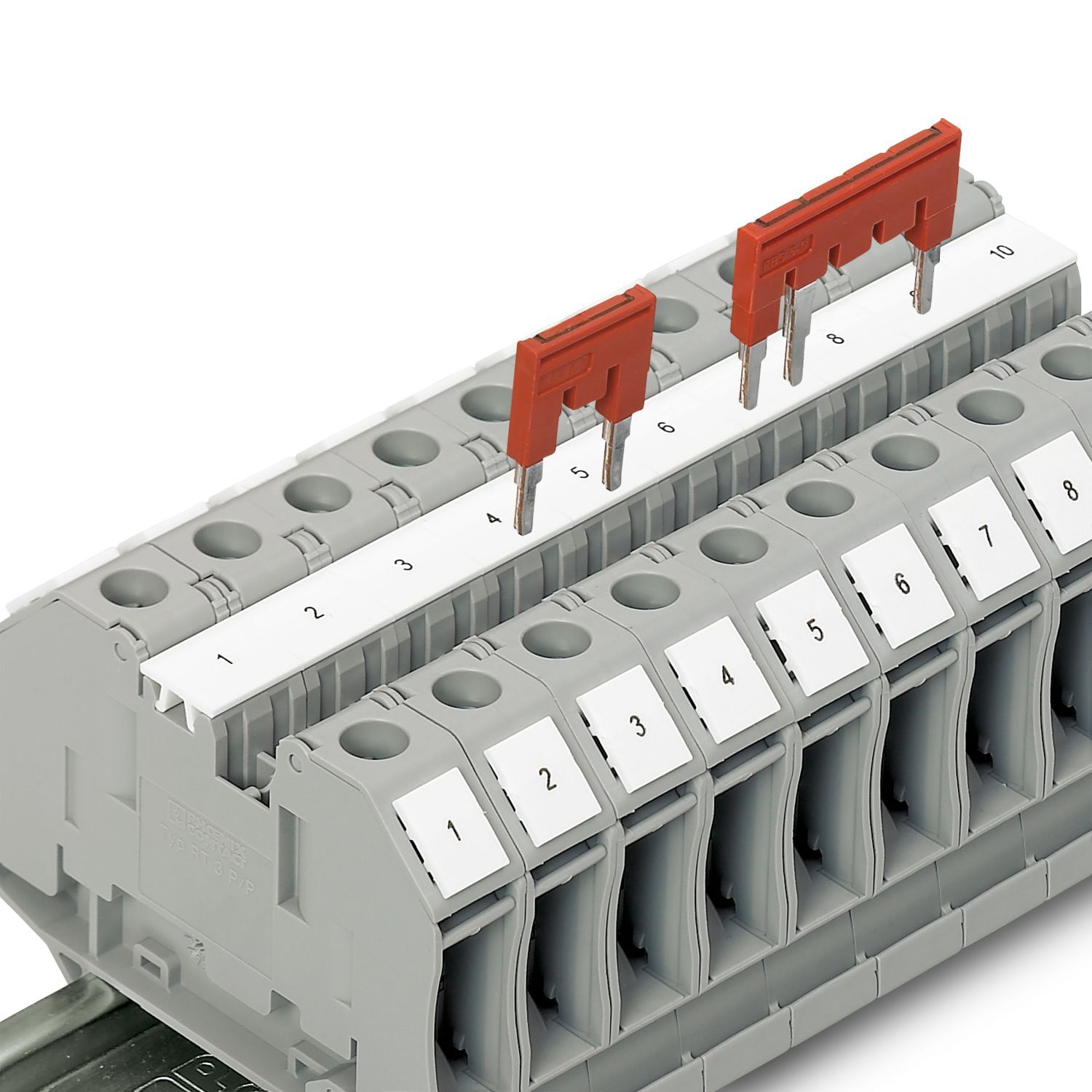

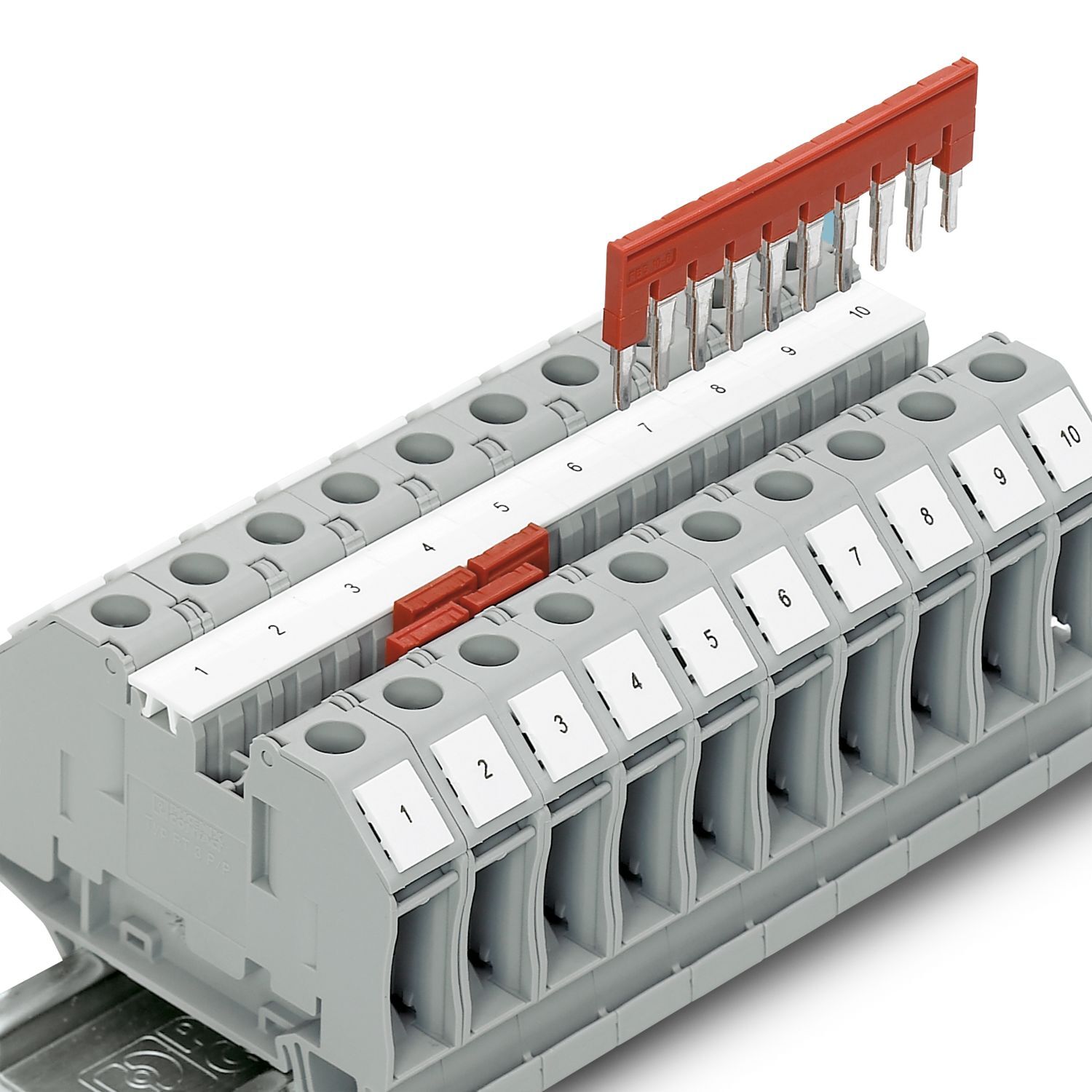

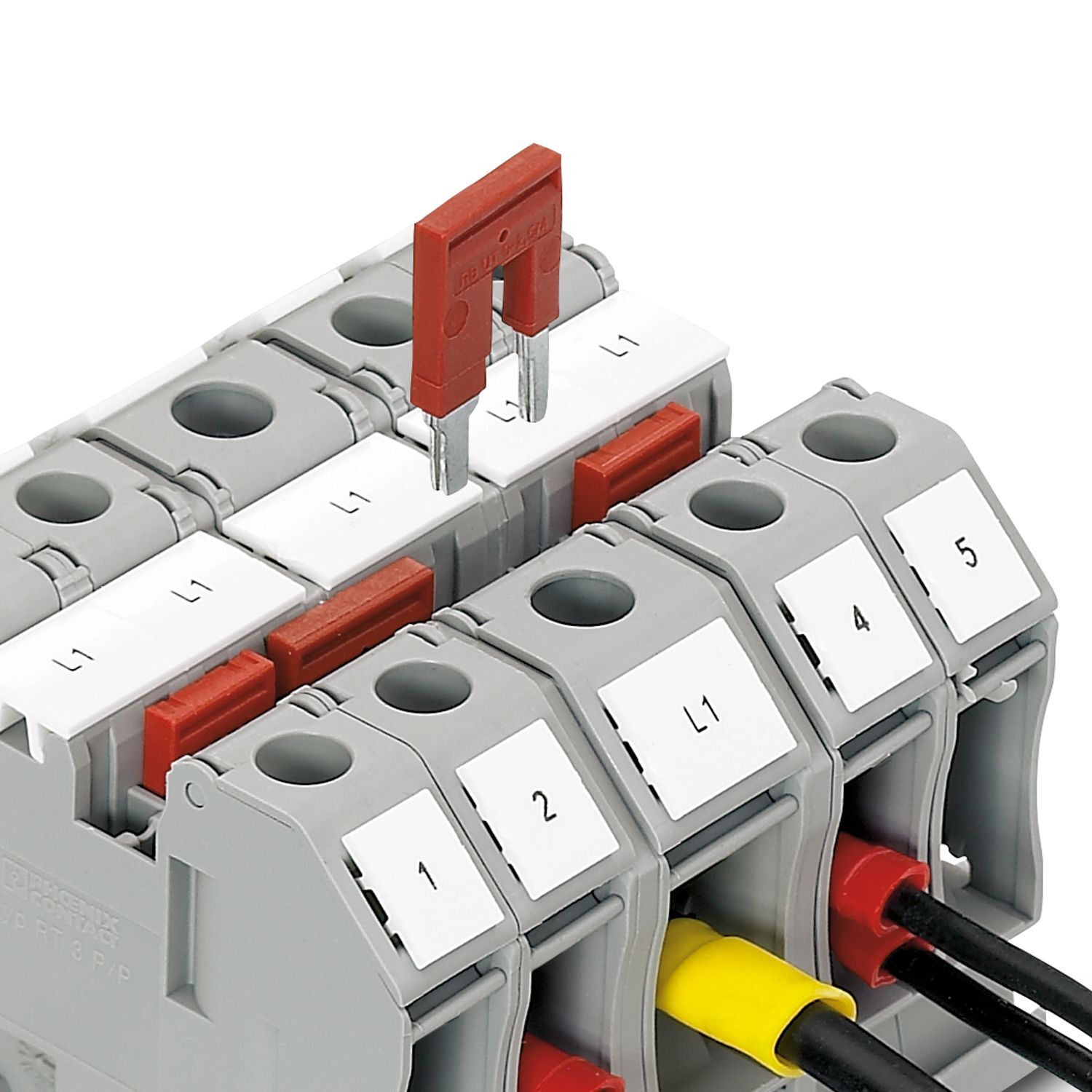

Список перемычек:

Перемычка / FBS 2-8 / 3030284

Данные перемычки:

39 A (6 мм²)

Повышение температуры Ex:

40 К (39 A/6 mm²)

при перемыкании перемычкой:

550 В

Расчетное напряжение изоляции:

500 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

550 В

Расчетный ток:

39 A

Контактное сопротивление:

0,41 мΩ

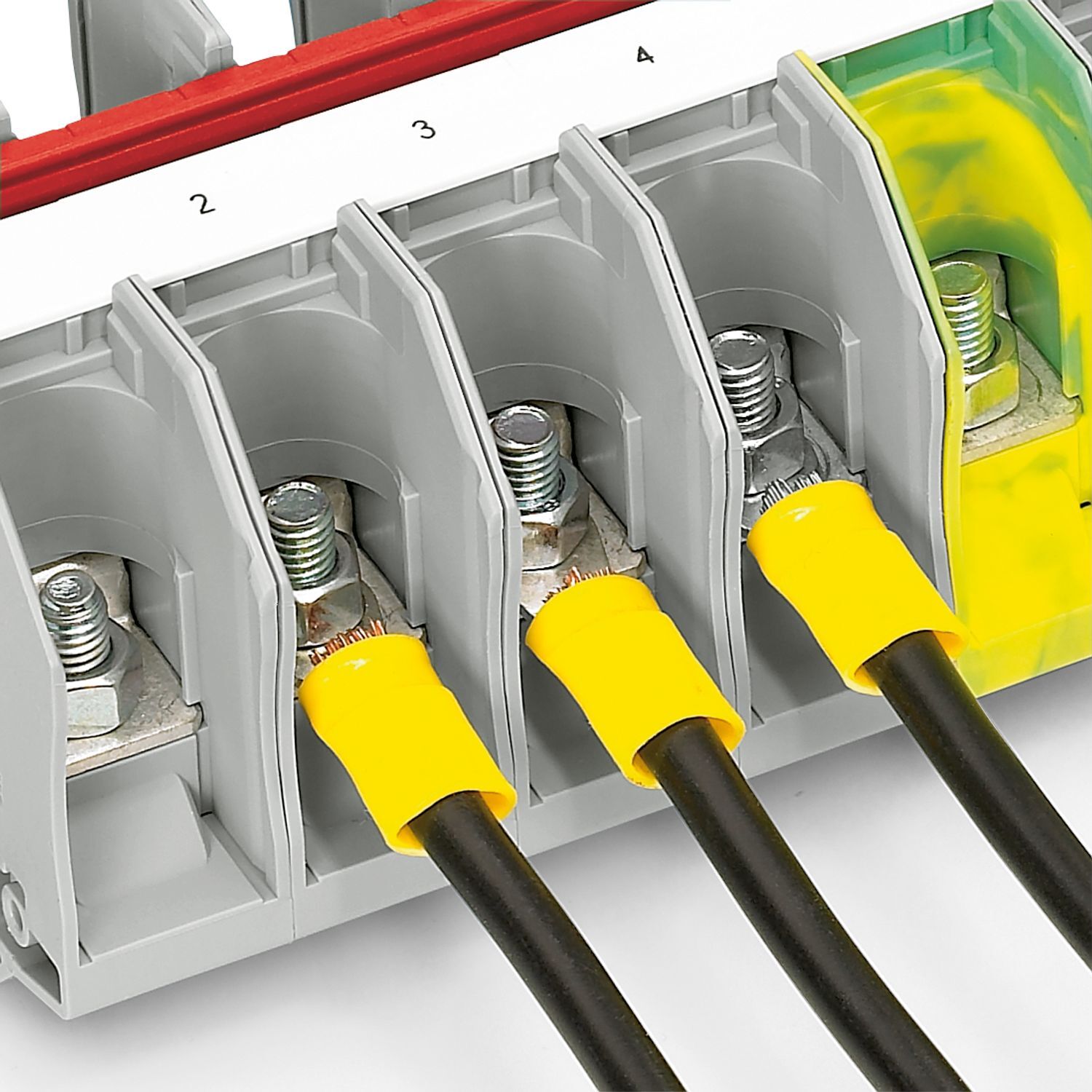

Подсоединение кабельного наконечника DIN 46234:1980-03:

Подсоединение кабельного наконечника DIN 46234:1980-03

Сечение:

0,5 мм² ... 6 мм², 1 мм² ... 6 мм²

Сечение AWG:

20 ... 10 (пересчитано согласно МЭК), 16 ... 10 (пересчитано согласно МЭК)

Наружный диаметр:

5,3 мм

Диаметр болта:

5 мм

Цвет маркировки, круглый кабельный наконечник : красный:

1 мм²

Цвет маркировки, круглый кабельный наконечник : синий:

2,5 мм²

Цвет маркировки, круглый кабельный наконечник : желтый:

6 мм²

- для соединения несмежных клемм:

352 В

- перемычки требуемой длины с крышкой:

275 В

- перемычки требуемой длины с разделительной пластиной:

550 В

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Болтовые клеммы, Расчетное сечение: 6 мм2, 1. ярус, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый

Характеристики

Штрих-код

4046356140829

Номинальное сечение

6 мм²

Количество рядов

Количество точек подключения

Товар доставляется

да

advatnages

Четыре ряда шунтирования в клеммной группе|Свободный доступ к любому зажиму

Общая информация

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

30,773 g

Вес/шт. (без упаковки)

28,57 g

Цвет

серый (RAL 7042)

Склад-1

Склад-2

Валюта

RUR

Самовывоз

нет

Поддерживается на складе

нет

Дата обновления

2025-10-15T13:20:12.793

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rto-5-3049521

Тип изделия

Болтовые клеммы

Потенциалы

Изоляционные характеристики

Категория перенапряжения

III

Степень загрязнения

Расчетное импульсное напряжение

8 кВ

Макс. мощность потерь при номинальных условиях

1,31 Вт

Количество точек подключения на ярус

Тип подключения

Болтовые клеммы

Резьба винтов

Момент затяжки

2,5 ... 3 Нм

Длина снятия изоляции

Длина снятия изоляции зависит от указания производителя кабельных наконечников.

Номинальный ток

41 A

Максимальный ток нагрузки

41 A (для кабеля сечением 6 мм²), 39 A

Номинальное напряжение

1000 В

Ширина крышки

2,2 мм

Ширина

10 мм, 16,3 мм

Высота

66 мм

Глубина на NS 35/7,5

49,9 мм

Глубина на NS 35/15

57,4 мм

Класс воспламеняемости согласно UL 94

Группа изоляционного материала

Изоляционный материал

Механические данные

Открытая боковая стенка

Да

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Тип монтажа

NS 35/7,5

Номер артикула

3049521

Ценовая группа

BE4312

Номер таможенного тарифа

85369010

Страна происхождения

downloads

count

1. ярус

Серия изделий

RTO

Подключение согласно стандарту

МЭК 60947-7-1, DIN 46234:1980-03, DIN 46237:1970-07

Статическое использование изоляционного материала на холоде

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B)

130 °C

Испытание импульсным напряжением

Испытательное напряжение, заданное значение

9,8 кВ, 2,2 кВ

Результат

Испытание пройдено

Испытание на нагревание

Требования, испытание на нагревание

Повышение температуры ≤ 45 K

Стойкость к кратковременным токам 6 мм²

0,72 кA

Рабочая электрическая прочность

Механическая прочность

Крепление на носителе

Монтажная рейка/крепежное основание

NS 35

Сила при испытании, заданное значение

5 Н

Испытание игольчатым пламенем

Время воздействия

30 c

Допустимая отн. влажность воздуха (при эксплуатации)

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162)

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C)

имеется

Расчетные данные (ATEX/IECEx)

Маркировка

Взрывозащита II 2 G Ex eb IIC Gb

Температурный диапазон применения

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях

3049097 D-RT 3/5

Выход

(постоянно)

Параметры подключения Ex Общие информация

Диапазон моментов вращения

2,5 Нм ... 3 Нм

Номинальное сечение AWG

Возможности подключения, жесткие проводники

0,1 мм² ... 6 мм²

Сечение подключаемого провода AWG

26 ... 10

Возможности подключения, гибкие проводники

0,1 мм² ... 6 мм²

Вибрации/ широкополосные шумы

Спецификации по испытанию

DIN EN 50155 (VDE 0115-200):2008-03

Частота

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень

1,857 (м/с²)²//Гц

Ускорение

5г, 0,8г

Продолжительность испытания на 1 ось

5 ч

Направление испытания

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность

Форма удара

Полусинусоида

Продолжительность удара

30 мс

Список перемычек

Перемычка / FBS 2-8 / 3030284

Данные перемычки

39 A (6 мм²)

Повышение температуры Ex

40 К (39 A/6 mm²)

при перемыкании перемычкой

550 В

Расчетное напряжение изоляции

500 В

Ярус-взрывобезопасность Общие информация

Расчетное напряжение

550 В

Расчетный ток

39 A

Контактное сопротивление

0,41 мΩ

Подсоединение кабельного наконечника DIN 46234:1980-03

Сечение

0,5 мм² ... 6 мм², 1 мм² ... 6 мм²

Сечение AWG

20 ... 10 (пересчитано согласно МЭК), 16 ... 10 (пересчитано согласно МЭК)

Наружный диаметр

5,3 мм

Диаметр болта

5 мм

Цвет маркировки, круглый кабельный наконечник : красный

1 мм²

Цвет маркировки, круглый кабельный наконечник : синий

2,5 мм²

Цвет маркировки, круглый кабельный наконечник : желтый

6 мм²

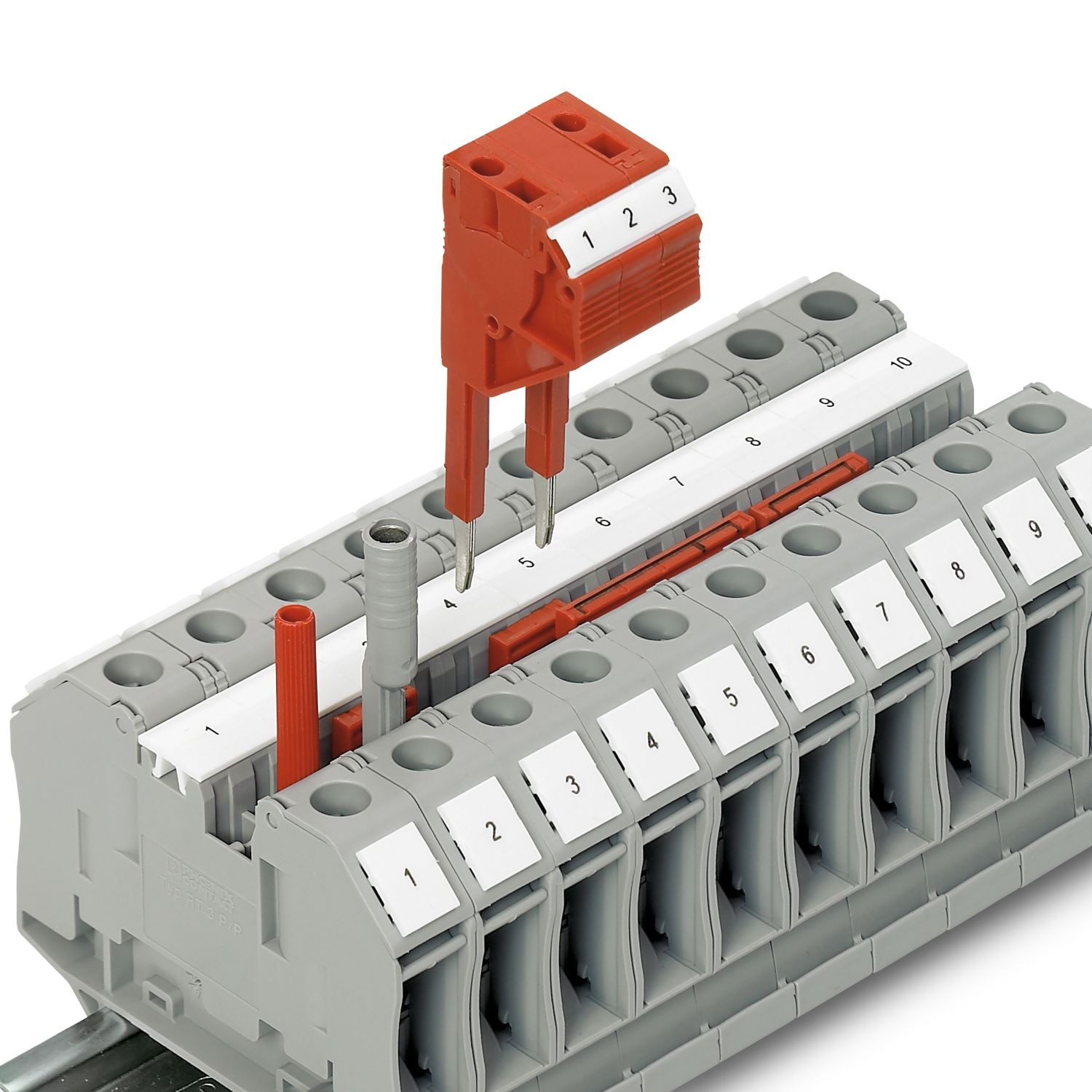

- для соединения несмежных клемм

352 В

- перемычки требуемой длины с крышкой

275 В

- перемычки требуемой длины с разделительной пластиной

550 В

Все характеристики

Отзывы

Отзывов еще никто не оставлял
