Описание

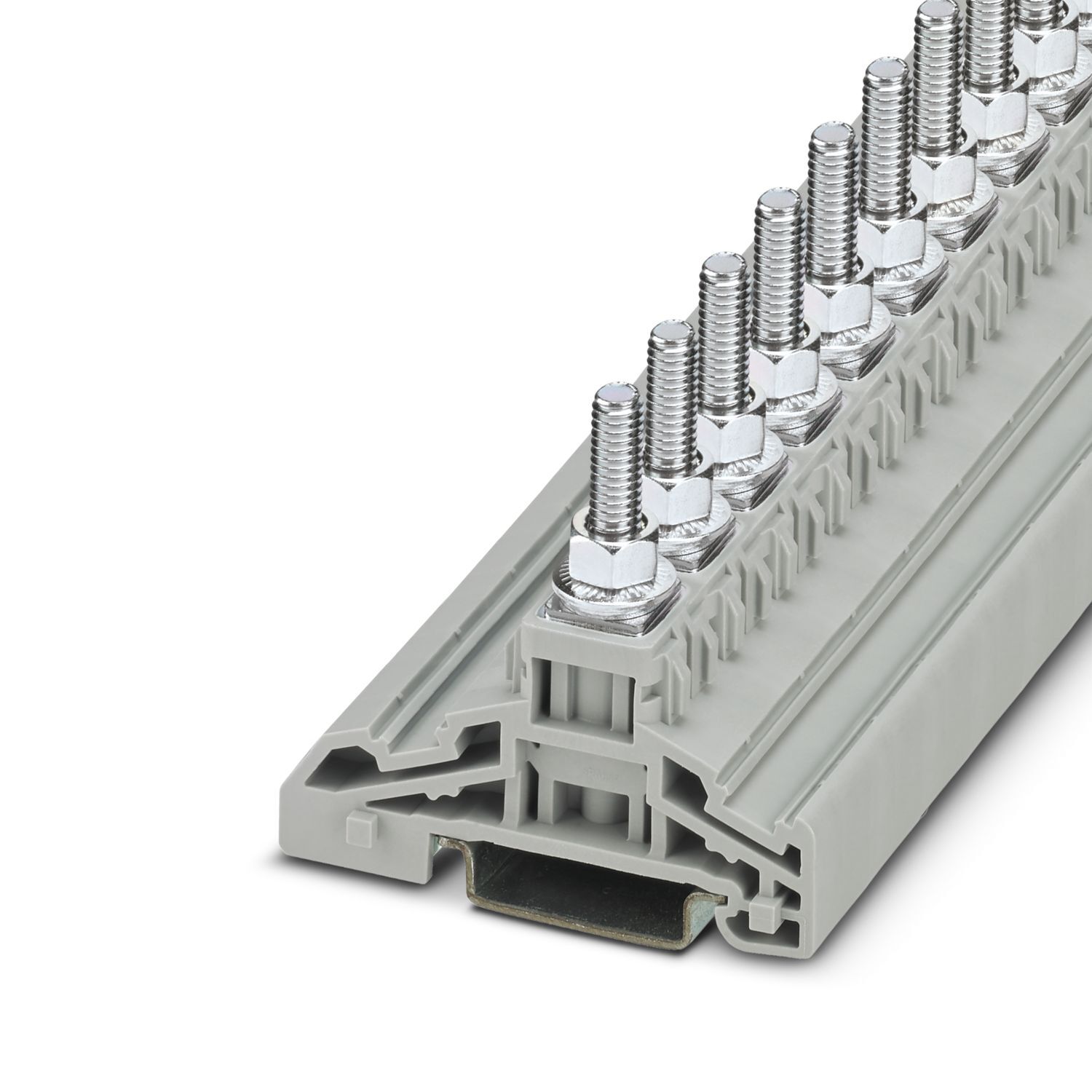

Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 125 A, количество точек подсоединения: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 35 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356184038
Габариты (ДxШxВ, см):
16x56.1x64
Номер артикула
3049204
статус на складе в Германии
На складе
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
1
Товар доставляется
да
Глубина
56,1 мм
Преимущества_
Широкий выбор принадлежностей|Для подключения до четырех проводов
Упаковочная единица
25,
25 Количество
Минимальное количество, предусмотренное условиями заказа
25,
25 Количество
Вес/шт. (с упаковкой)
34,148 g
Вес/шт. (без упаковки)
20,976 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/silnotocnye-klemmy-hv-m6-1-3049204,
https://www.phoenixcontact.com/ru-kz/produkty/boltovyye-klemmy-hv-m61-3049204
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
1
Тип подключения
Болтовые клеммы
Резьба винтов
M6
Момент затяжки
3 ... 6 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
125 A
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2 мм
Ширина
11 мм,
16 мм,
15 мм,
14 мм
Высота
64 мм
Глубина на NS 35/7,5
56,8 мм
Глубина на NS 35/15
64,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE4211
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA0OTIwNA/downloads/7971537?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0OTIwNA/downloads/8045613?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
HV
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
10 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
5,72г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
2,5 мм² ... 6 мм²,
2,5 мм² ... 35 мм²,
6 мм² ... 25 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
6,5 мм,
6,4 мм
Диаметр болта
6 мм
Размер шага
18 мм
Длина болта
22,5 мм
Стойкость к кратковременным токам 35 мм²
4,2 кA
Производитель
Phoenix Contact
Ключ изделия
BE4211
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3049262, ссылкаPxCkz3049275, ссылкаPxCkz1346838, ссылкаPxCkz3049602, ссылкаPxCkz3049903, ссылкаPxCkz3049709, ссылкаPxCkz3281151, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz0812120, ссылкаPxCkz0824942, ссылкаPxCkz0812146, ссылкаPxCkz0819194, ссылкаPxCkz0824613, ссылкаPxCkz0829144, ссылкаPxCkz0829630, ссылкаPxCkz1004584
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1827130,https://www.phoenixcontact.com/kz/products/3049495,https://www.phoenixcontact.com/kz/products/1004366,https://www.phoenixcontact.com/kz/products/3049563,https://www.phoenixcontact.com/kz/products/3049602,https://www.phoenixcontact.com/kz/products/3213179,https://www.phoenixcontact.com/kz/products/3209934,https://www.phoenixcontact.com/kz/products/1757242,https://www.phoenixcontact.com/kz/products/1827156,
ссылкаPxCkz1827130,ссылкаPxCkz3049495,ссылкаPxCkz1004366,ссылкаPxCkz3049563,ссылкаPxCkz3049602,ссылкаPxCkz3213179,ссылкаPxCkz3209934,ссылкаPxCkz1757242,ссылкаPxCkz1827156
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
0,593 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3049204
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
125 A
