Описание

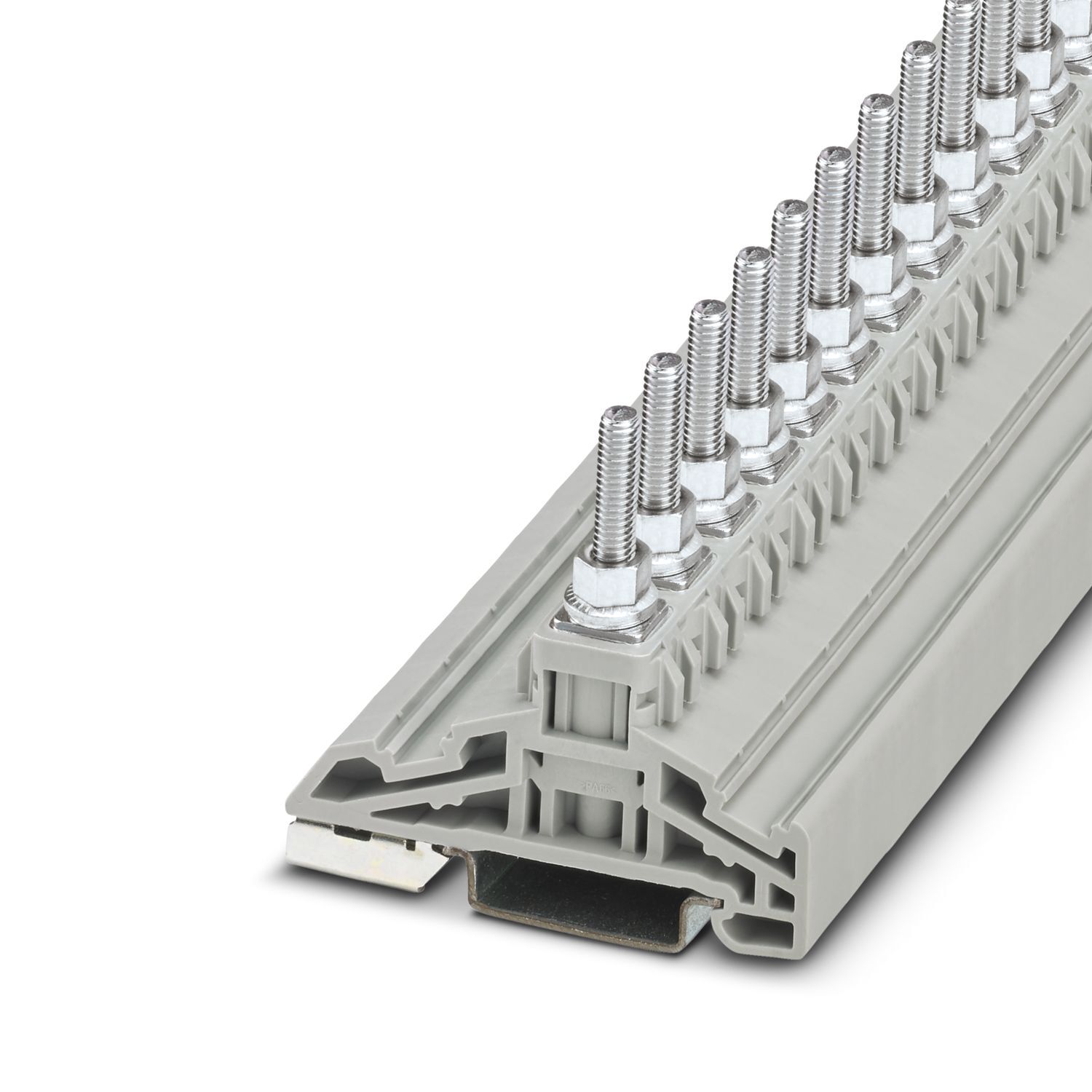

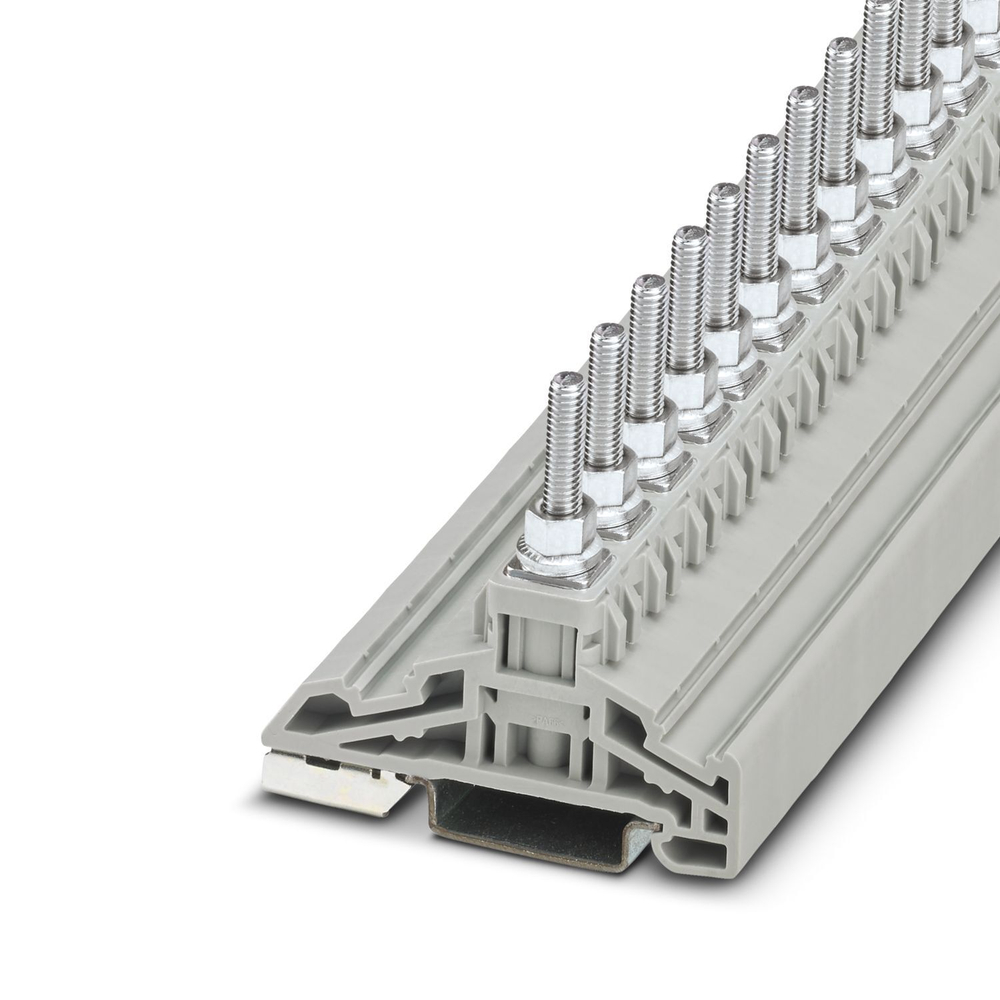

Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, количество точек подсоединения: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356184014
Габариты (ДxШxВ, см):
13x56.1x64
Номер артикула
3049107
статус на складе в Германии
На складе
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
1
Товар доставляется
да
Глубина
56,1 мм
Преимущества_
Широкий выбор принадлежностей|Для подключения до четырех проводов
Упаковочная единица
25,
25 Количество
Минимальное количество, предусмотренное условиями заказа
25,
25 Количество
Вес/шт. (с упаковкой)
25,878 g
Вес/шт. (без упаковки)
18,276 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/silnotocnye-klemmy-hv-m5-1-3049107,
https://www.phoenixcontact.com/ru-kz/produkty/boltovyye-klemmy-hv-m51-3049107
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
1
Тип подключения
Болтовые клеммы
Резьба винтов
M5
Момент затяжки
2 ... 4 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
76 A
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина крышки
2 мм
Ширина
11 мм,
9 мм,
10 мм,
13 мм
Высота
64 мм
Глубина на NS 35/7,5
56,8 мм
Глубина на NS 35/15
64,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE4211
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzA0OTEwNw/downloads/7971533?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0OTEwNw/downloads/8045609?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
HV
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
5 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 16 мм²
1,92 кA
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
1 мм² ... 6 мм²,
0,5 мм² ... 16 мм²,
6 мм² ... 10 мм²
Сечение AWG
20 ... 6 (пересчитано согласно МЭК),
10 ... 8 (пересчитано согласно МЭК),
20 ... 10 (пересчитано согласно МЭК)
Наружный диаметр
5,3 мм
Диаметр болта
5 мм
Размер шага
13 мм
Длина болта
22,5 мм
Производитель
Phoenix Contact
Ключ изделия
BE4211
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3049437, ссылкаPxCkz3049440, ссылкаPxCkz3049602, ссылкаPxCkz3049806, ссылкаPxCkz3281151, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz0812120, ссылкаPxCkz0824942, ссылкаPxCkz0812146, ссылкаPxCkz0819194, ссылкаPxCkz0824613, ссылкаPxCkz0829144, ссылкаPxCkz0829630, ссылкаPxCkz1004584
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1832455,https://www.phoenixcontact.com/kz/products/1827949,https://www.phoenixcontact.com/kz/products/1843062,https://www.phoenixcontact.com/kz/products/1847084,https://www.phoenixcontact.com/kz/products/1829167,https://www.phoenixcontact.com/kz/products/3001599,https://www.phoenixcontact.com/kz/products/1842995,https://www.phoenixcontact.com/kz/products/1777109,
ссылкаPxCkz1832455,ссылкаPxCkz1827949,ссылкаPxCkz1843062,ссылкаPxCkz1847084,ссылкаPxCkz1829167,ссылкаPxCkz3001599,ссылкаPxCkz1842995,ссылкаPxCkz1777109
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
0,423 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3049107
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
76 A
