Описание

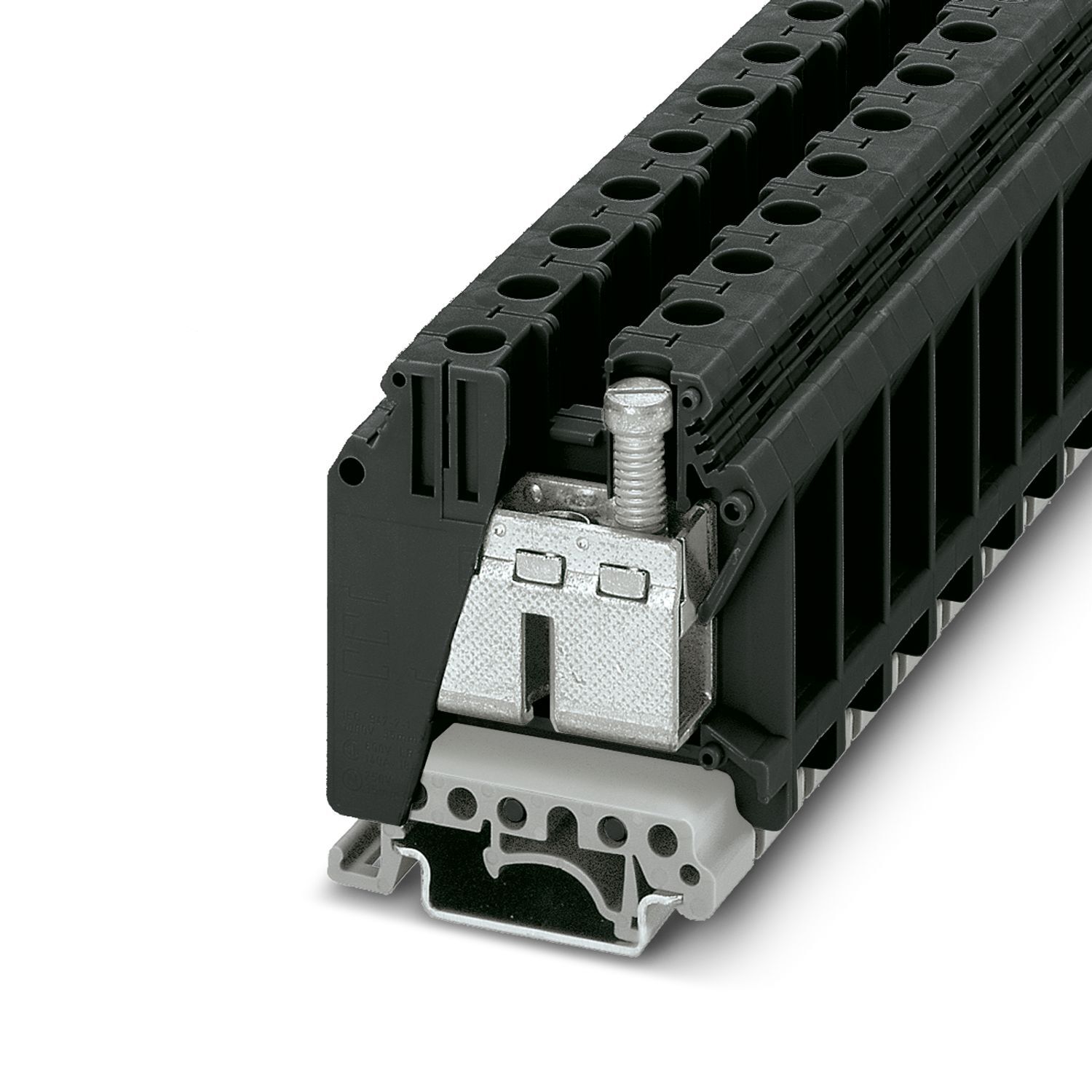

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 125 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, cечение: 0,75 мм2 - 50 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: черный
Характеристики
Штрих-код
4017918954857
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Большой корпус позволяет подключать жесткие и гибкие провода без кабельных наконечников, в том числе те, поперечное сечение которых превышает номинальное|Компактная конструкция обеспечивает возможность экономии места и удобного проведения разводки в условиях ограниченного пространства|Оптимальный ввод отвертки через закрытые винтовые основания
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
57,734 g
Вес/шт. (без упаковки)
55,716 g
Цвет
черный (RAL 9005)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-35-bk-3048315
Тип изделия
Проходная клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
16 мм
Калиберная пробка
B9
Сечение жесткого провода
0,75 мм² ... 50 мм²
Сечение проводника AWG
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
0,75 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,75 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,75 мм² ... 35 мм²
2 жестких провода одинакового сечения
0,75 мм² ... 16 мм²
2 гибких провода одинакового сечения
0,75 мм² ... 10 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,75 мм² ... 10 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 6 мм²
Номинальный ток
125 A
Максимальный ток нагрузки
150 A (для кабеля сечением 50 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина
15,1 мм
Высота
50 мм
Глубина на NS 32
67 мм
Глубина на NS 35/7,5
62 мм
Глубина на NS 35/15
69,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3048315
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzA0ODMxNQ/downloads/7971493?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0ODMxNQ/downloads/8045569?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-1
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
10 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
0,75 мм² / 0,4 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Полюсов
1
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 35 мм²
4,2 кA
