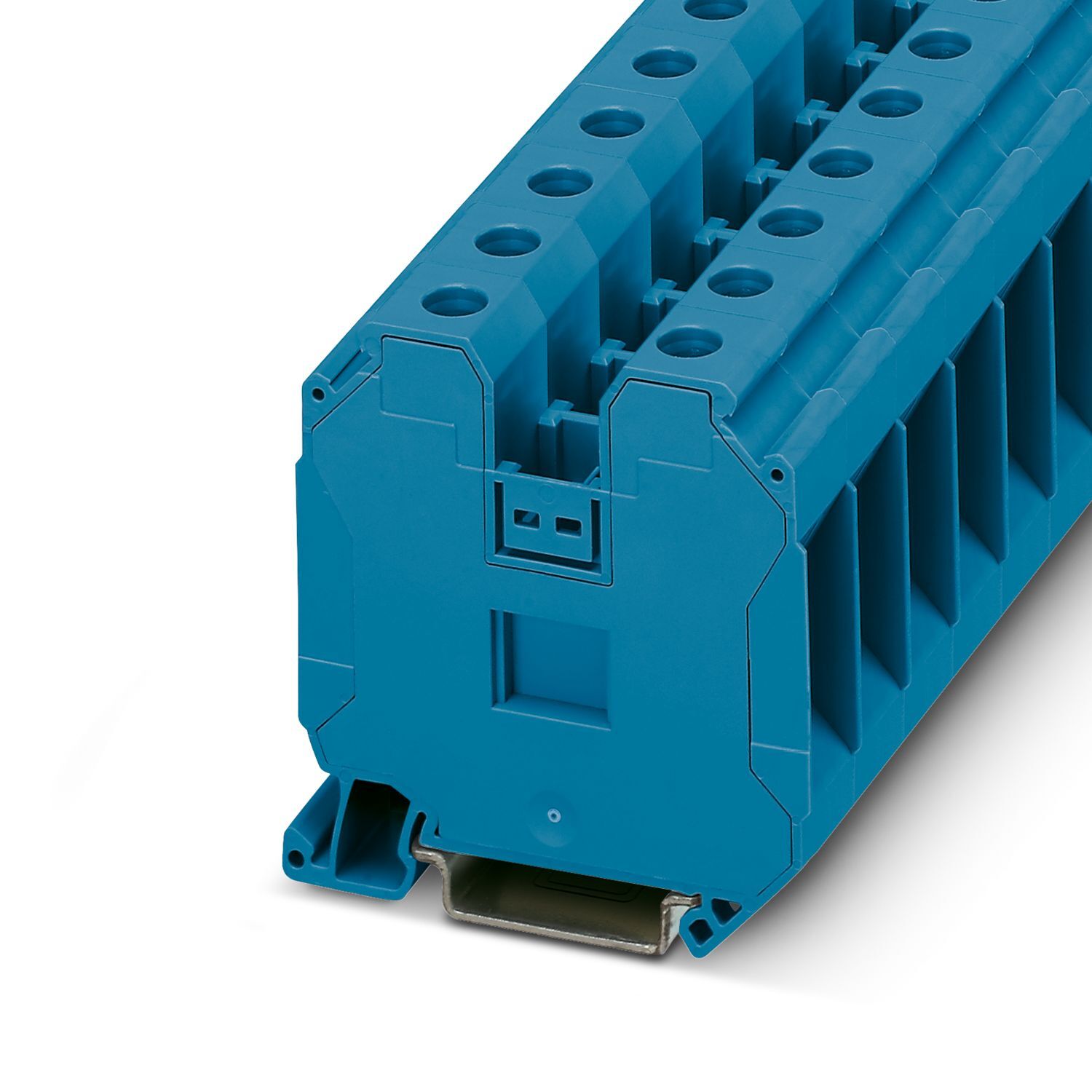

3047730 - UT 35 IB BU - Проходные клеммы

Name: 3047730 - UT 35 IB BU - Проходные клеммы
SKU: 3047730 - UT 35 IB BU
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

35 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

65,1 мм

advatnages:

Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Переходная перемычка позволяет объединять клеммы с различными типами соединения, например, винтовые клеммы UT 35 и клеммы 2,5 с технологией Push-in в блоки питания

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

58,692 g

Вес/шт. (без упаковки):

58,692 g

Цвет:

синий (RAL 5015)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-35-ib-bu-3047730

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

4,06 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

3,2 ... 3,7 Нм

Длина снятия изоляции:

18 мм

Калиберная пробка:

Сечение жесткого провода:

1,5 мм² ... 50 мм²

Сечение проводника AWG:

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого провода:

1,5 мм² ... 50 мм²

Сечение гибкого проводника [AWG]:

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

1,5 мм² ... 35 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

1,5 мм² ... 35 мм²

2 жестких провода одинакового сечения:

1,5 мм² ... 16 мм²

2 гибких провода одинакового сечения:

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

1,5 мм² ... 16 мм²

Номинальный ток:

125 A

Максимальный ток нагрузки:

150 A (для кабеля сечением 50 мм² Поперечное сечение), 129 A

Номинальное напряжение:

1000 В

Ширина крышки:

2,2 мм

Ширина:

16 мм

Высота:

61,2 мм

Глубина на NS 35/7,5:

65,7 мм

Глубина на NS 35/15:

73,2 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3047730

Ценовая группа:

BE1111

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzA0NzczMA/downloads/9760795?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NzczMA/downloads/8292341?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

10 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

1,5 мм²/0,4 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки):

1,5 мм² ... 10 мм²

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1212640 SF-THEX 4-150

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

3,2 Нм ... 3,7 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

1,5 мм² ... 50 мм²

Сечение подключаемого провода AWG:

16 ... 1/0, 16 ... 2

Возможности подключения, гибкие проводники:

1,5 мм² ... 35 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 1, класс B, в транспортной коробке

Частота:

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень:

1,857 (м/с²)²//Гц

Ускорение:

5г, 0,8г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Список перемычек:

Перемычка / FBS 2-16 / 3005963

Данные перемычки:

98,5 A (35 мм²)

Повышение температуры Ex:

40 К (133,6 A / 35 мм²)

при перемыкании перемычкой:

690 В

Расчетное напряжение изоляции:

630 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

690 В

Расчетный ток:

123 A

Контактное сопротивление:

0,08 мΩ

2 жестких провода одинакового сечения AWG:

16 ... 6

2 гибких провода одинакового сечения AWG:

16 ... 8

Стойкость к кратковременным токам 35 мм²:

4,2 кA

Стойкость к кратковременным токам 50 мм²:

6 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, с винтами с внутренним шестигранником, номинальное напряжение: 1000 В, номинальный ток: 125 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм2, cечение: 1,5 мм2 - 50 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий

Характеристики

Штрих-код

4046356178488

Номинальное сечение

35 мм²

Количество рядов

Количество точек подключения

Товар доставляется

да

Глубина

65,1 мм

advatnages

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

58,692 g

Вес/шт. (без упаковки)

58,692 g

Цвет

синий (RAL 5015)

Склад-1

Склад-2

Валюта

RUR

Самовывоз

нет

Поддерживается на складе

нет

Дата обновления

2025-10-15T14:29:25.443

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-35-ib-bu-3047730

Тип изделия

Проходная клемма

Потенциалы

Изоляционные характеристики

Категория перенапряжения

III

Степень загрязнения

Расчетное импульсное напряжение

8 кВ

Макс. мощность потерь при номинальных условиях

4,06 Вт

Количество точек подключения на ярус

Тип подключения

Винтовые зажимы

Резьба винтов

Момент затяжки

3,2 ... 3,7 Нм

Длина снятия изоляции

18 мм

Калиберная пробка

Сечение жесткого провода

1,5 мм² ... 50 мм²

Сечение проводника AWG

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого провода

1,5 мм² ... 50 мм²

Сечение гибкого проводника [AWG]

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)

1,5 мм² ... 35 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)

1,5 мм² ... 35 мм²

2 жестких провода одинакового сечения

1,5 мм² ... 16 мм²

2 гибких провода одинакового сечения

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой

1,5 мм² ... 16 мм²

Номинальный ток

125 A

Максимальный ток нагрузки

150 A (для кабеля сечением 50 мм² Поперечное сечение), 129 A

Номинальное напряжение

1000 В

Ширина крышки

2,2 мм

Ширина

16 мм

Высота

61,2 мм

Глубина на NS 35/7,5

65,7 мм

Глубина на NS 35/15

73,2 мм

Класс воспламеняемости согласно UL 94

Группа изоляционного материала

Изоляционный материал

Механические данные

Открытая боковая стенка

Нет

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Тип монтажа

NS 35/7,5

Номер артикула

3047730

Ценовая группа

BE1111

Номер таможенного тарифа

85369010

Страна происхождения

downloads

count

Серия изделий

Подключение согласно стандарту

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B)

130 °C

Испытание импульсным напряжением

Испытательное напряжение, заданное значение

9,8 кВ, 2,2 кВ

Результат

Испытание пройдено

Испытание на нагревание

Требования, испытание на нагревание

Повышение температуры ≤ 45 K

Рабочая электрическая прочность

Механическая прочность

Крепление на носителе

Монтажная рейка/крепежное основание

NS 35

Сила при испытании, заданное значение

10 Н

Испытание на повреждение и расшатывание проводника

Скорость вращения

10 об/мин.

Повороты

135

Сечение провода / масса

1,5 мм²/0,4 кг

Испытание игольчатым пламенем

Время воздействия

30 c

Допустимая отн. влажность воздуха (при эксплуатации)

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162)

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C)

имеется

Указание

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)

1,5 мм² ... 10 мм²

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx)

Маркировка

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях

1212640 SF-THEX 4-150

Выход

(постоянно)

Параметры подключения Ex Общие информация

Диапазон моментов вращения

3,2 Нм ... 3,7 Нм

Номинальное сечение AWG

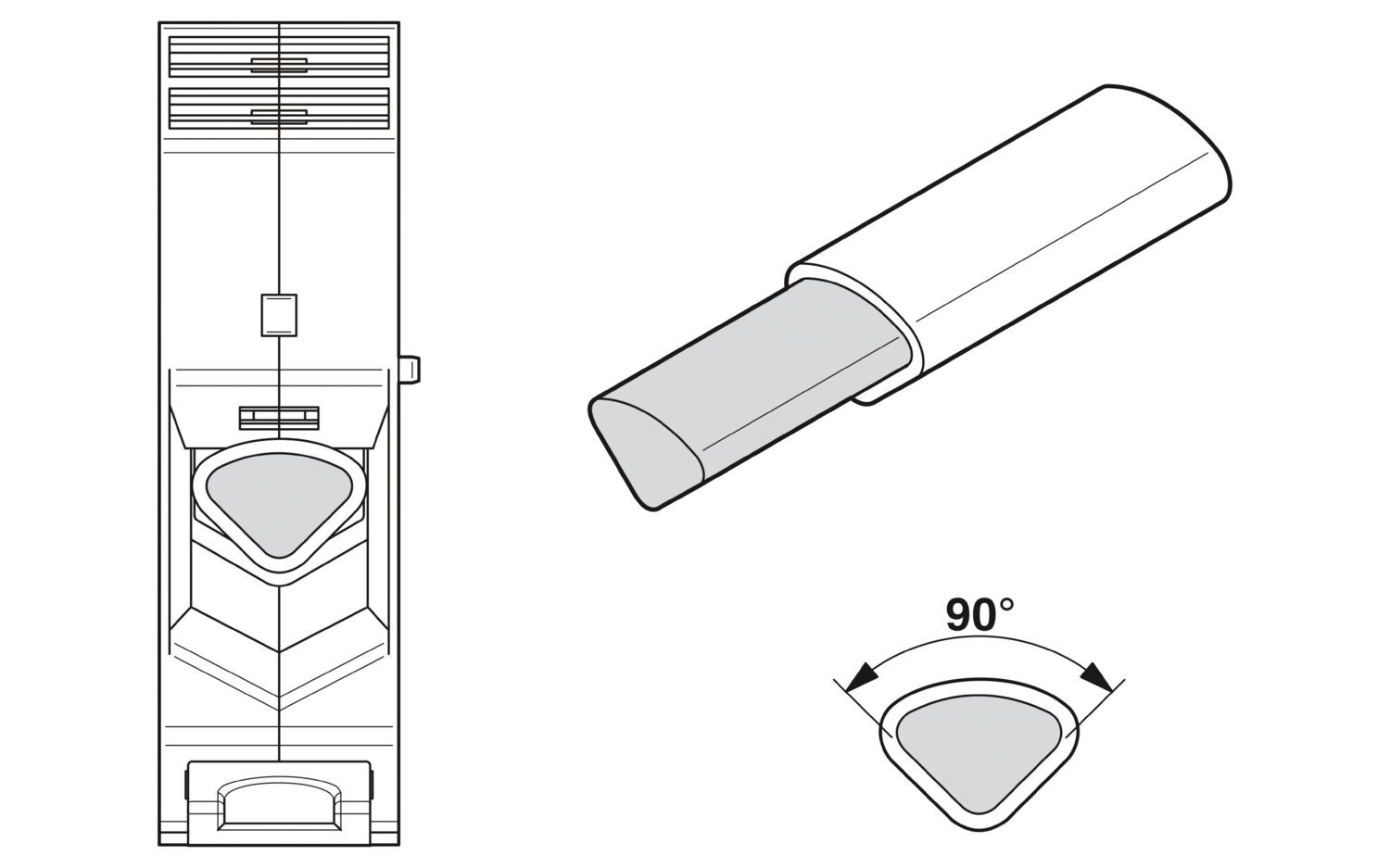

Возможности подключения, жесткие проводники

1,5 мм² ... 50 мм²

Сечение подключаемого провода AWG

16 ... 1/0, 16 ... 2

Возможности подключения, гибкие проводники

1,5 мм² ... 35 мм²

Вибрации/ широкополосные шумы

Спецификации по испытанию

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент

Испытания на долговечность, категория 1, класс B, в транспортной коробке

Частота

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень

1,857 (м/с²)²//Гц

Ускорение

5г, 0,8г

Продолжительность испытания на 1 ось

5 ч

Направление испытания

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность

Форма удара

Полусинусоида

Продолжительность удара

30 мс

Количество ударов в 1 направлении

Список перемычек

Перемычка / FBS 2-16 / 3005963

Данные перемычки

98,5 A (35 мм²)

Повышение температуры Ex

40 К (133,6 A / 35 мм²)

при перемыкании перемычкой

690 В

Расчетное напряжение изоляции

630 В

Ярус-взрывобезопасность Общие информация

Расчетное напряжение

690 В

Расчетный ток

123 A

Контактное сопротивление

0,08 мΩ

2 жестких провода одинакового сечения AWG

16 ... 6

2 гибких провода одинакового сечения AWG

16 ... 8

Стойкость к кратковременным токам 35 мм²

4,2 кA

Стойкость к кратковременным токам 50 мм²

6 кA

Все характеристики

Отзывы

Отзывов еще никто не оставлял
