Описание

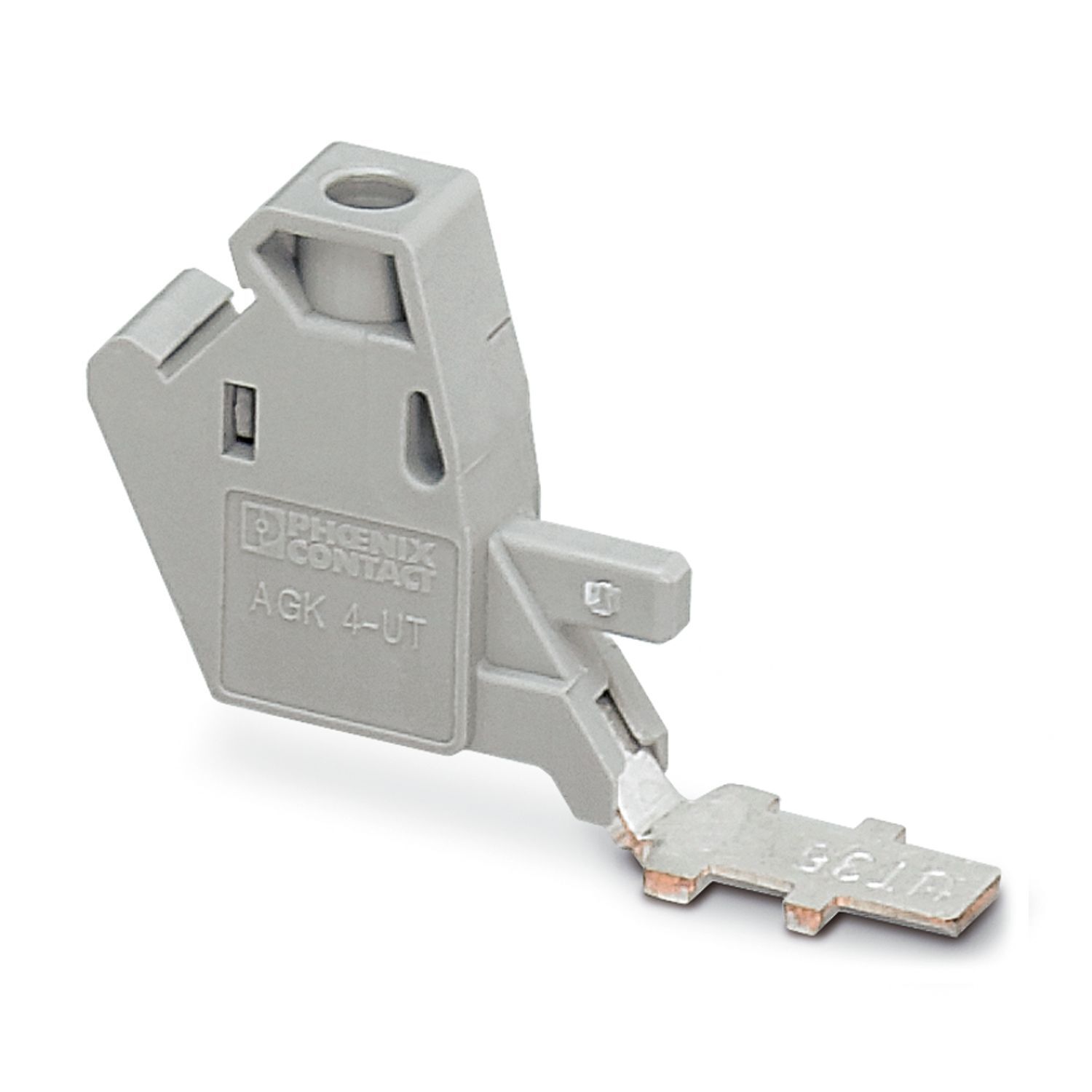

Клеммы-отводы, номинальное напряжение: 1000 В, номинальный ток: 32 A, количество точек подсоединения: 1, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 6 мм2, тип монтажа: на основной элемент, цвет: cерый
Характеристики
Штрих-код
4046356055901
Габариты (ДxШxВ, см):
8.1x25.7x42.4
Номер артикула
3047138
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
1
Товар доставляется
да
Глубина
25,7 мм
Общая информация
Общая информация
Преимущества_
Возможность нанесения больших надписей|Полностью изолированная опционально используемая отводящая клемма обеспечивает съём напряжения|Клемма-отвод, устанавливается в боковые отверстия клеммных модулей
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
6,298 g
Вес/шт. (без упаковки)
6,298 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-otvody-agk-4-ut-35-3047138,
https://www.phoenixcontact.com/ru-kz/produkty/klemmy-otvody-agk-4-ut-35-3047138
Тип изделия
Клеммы-отводы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
1
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Сечение жесткого провода
0,14 мм² ... 6 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки
41 A (для кабеля сечением 6 мм²),
41 A
Номинальное напряжение
1000 В
Ширина
8,1 мм
Высота
42,4 мм
Глубина на NS 35/7,5
65,7 мм
Глубина на NS 35/15
73,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
на основной элемент
Ценовая группа
BE1ZWX
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzA0NzEzOA/downloads/9810333?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NzEzOA/downloads/9810861?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1204517 SZF 1-0,6X3,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
12,
10
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG
26 ... 12,
26 ... 10
Возможности подключения, гибкие проводники
0,14 мм² ... 4 мм²
Стойкость к кратковременным токам 4 мм²
0,48 кA
Повышение температуры Ex
40 К (40 A / 4 мм²)
Расчетное напряжение изоляции
630 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
690 В
Расчетный ток
32 A
Контактное сопротивление
0,43 мΩ
2 жестких провода одинакового сечения AWG
26 ... 16
2 гибких провода одинакового сечения AWG
26 ... 16
Производитель
Phoenix Contact
Ключ изделия
BE1ZWX
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz1212602, ссылкаPxCkz1204517, ссылкаPxCkz1212549, ссылкаPxCkz3033236, ссылкаPxCkz3214080, ссылкаPxCkz3214081, ссылкаPxCkz3214082, ссылкаPxCkz3002370, ссылкаPxCkz3002371, ссылкаPxCkz3033126, ссылкаPxCkz3033210, ссылкаPxCkz3047727, ссылкаPxCkz3047730, ссылкаPxCkz3047743, ссылкаPxCkz3044225, ссылкаPxCkz3047676, ссылкаPxCkz3044226, ссылкаPxCkz3044227, ссылкаPxCkz3044238, ссылкаPxCkz3044241, ссылкаPxCkz3215510, ссылкаPxCkz3215516, ссылкаPxCkz1723863
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2864011,https://www.phoenixcontact.com/kz/products/1851180,https://www.phoenixcontact.com/kz/products/1990850,https://www.phoenixcontact.com/kz/products/0830435,https://www.phoenixcontact.com/kz/products/1028067,https://www.phoenixcontact.com/kz/products/1028360,https://www.phoenixcontact.com/kz/products/3260050,https://www.phoenixcontact.com/kz/products/0201346,https://www.phoenixcontact.com/kz/products/2277598,
ссылкаPxCkz2864011,ссылкаPxCkz1851180,ссылкаPxCkz1990850,ссылкаPxCkz0830435,ссылкаPxCkz1028067,ссылкаPxCkz1028360,ссылкаPxCkz3260050,ссылкаPxCkz0201346,ссылкаPxCkz2277598
ECLASS-13.0
27250308
ECLASS-15.0
27250308
UNSPSC 21.0
39121400
CO2e кг
0,021 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250308 ECLASS-15.0 27250308 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3047138
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
efd8b670-bf67-437f-81eb-a240886e8af5
насколько известно, действует освобождение от исполнения требований
6(c)
Только гибкие провода
690 В
Только жесткие провода
690 В
