Описание

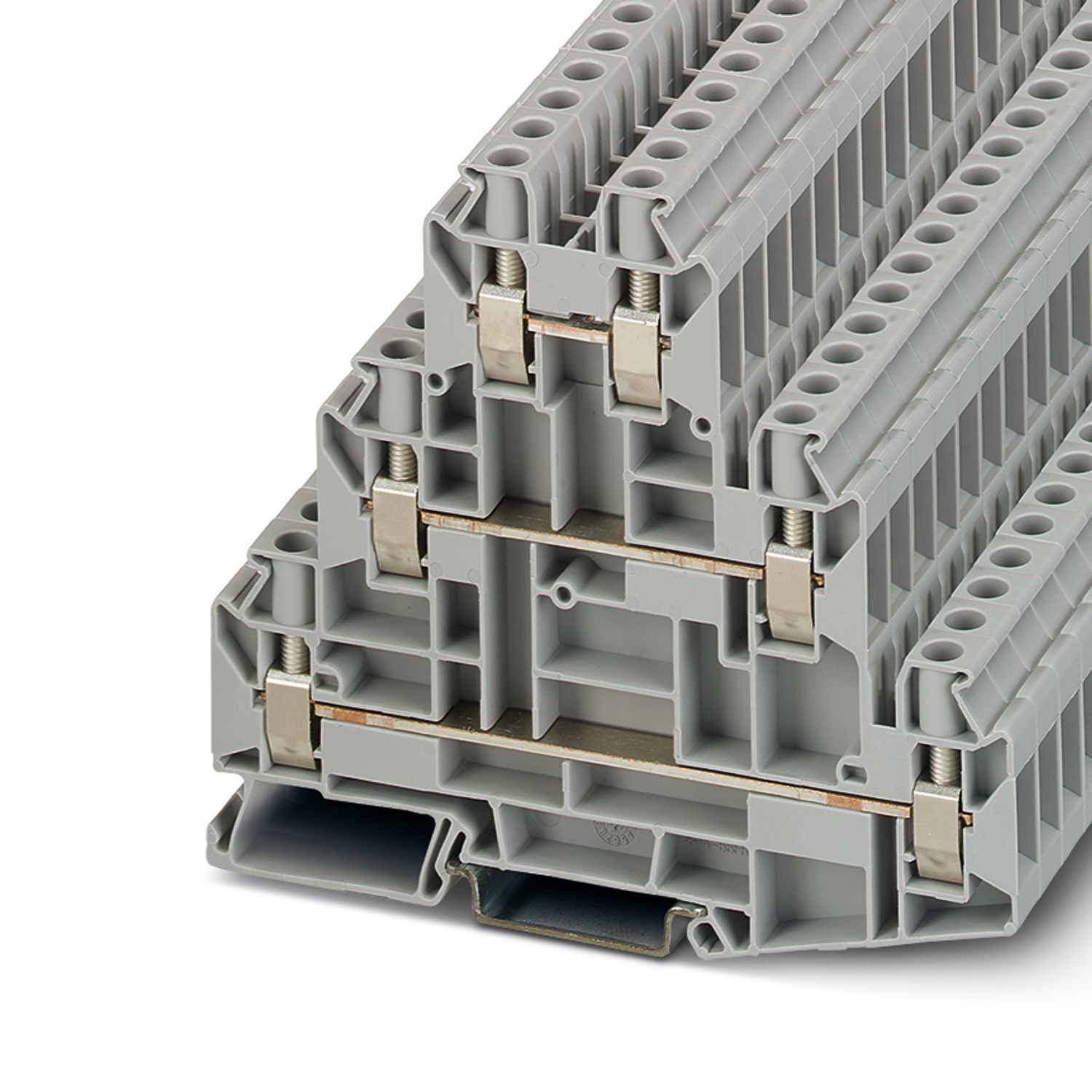

Многоярусный клеммный модуль, номинальное напряжение: 1000 В, номинальный ток: 36 A, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626140315
Номинальное сечение
6 мм²
Количество рядов
3
Количество точек подключения
6
Товар доставляется
да
advatnages
Большой корпус позволяет подключать жесткие и гибкие провода без кабельных наконечников, в том числе те, поперечное сечение которых превышает номинальное|Возможность нанесения крупных маркировочных надписей на каждый контакт для улучшения обзора|Компактные трехъярусные клеммы обеспечивают наивысшую плотность монтажа проводников|Оптимальный ввод отвертки через закрытые винтовые основания|Отверстие воронкообразной формы для ввода кабеля обеспечивает возможность подключения проводов номинального поперечного сечения с кабельными наконечниками и пластиковыми фланцами
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
57,34 g
Вес/шт. (без упаковки)
57,34 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/mnogoarusnyi-klemmnyi-modul-ut-6-3l-3046703
Тип изделия
Многоярусный клеммный модуль
Потенциалы
3
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Калиберная пробка
A5
Сечение жесткого провода
0,2 мм² ... 10 мм²
Сечение проводника AWG
24 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²,
0,2 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
24 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 6 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Номинальный ток
36 A
Максимальный ток нагрузки
50 A (при сечении провода 10 мм²)
Номинальное напряжение
690 В,
1000 В
Ширина крышки
2,2 мм
Ширина
8,2 мм
Высота
110 мм
Глубина на NS 35/7,5
98,8 мм
Глубина на NS 35/15
106,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3046703
Ценовая группа
BE1115
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzA0NjcwMw/downloads/7971424?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NjcwMw/downloads/8045500?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1,
МЭК/EN 60079-7
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,2 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Номинальное сечение AWG
8
Стойкость к кратковременным токам 10 мм²
1,2 кA
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 10 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 8 (пересчитано согласно МЭК)
Ярус 1+2+3
Ярус 1+2+3
