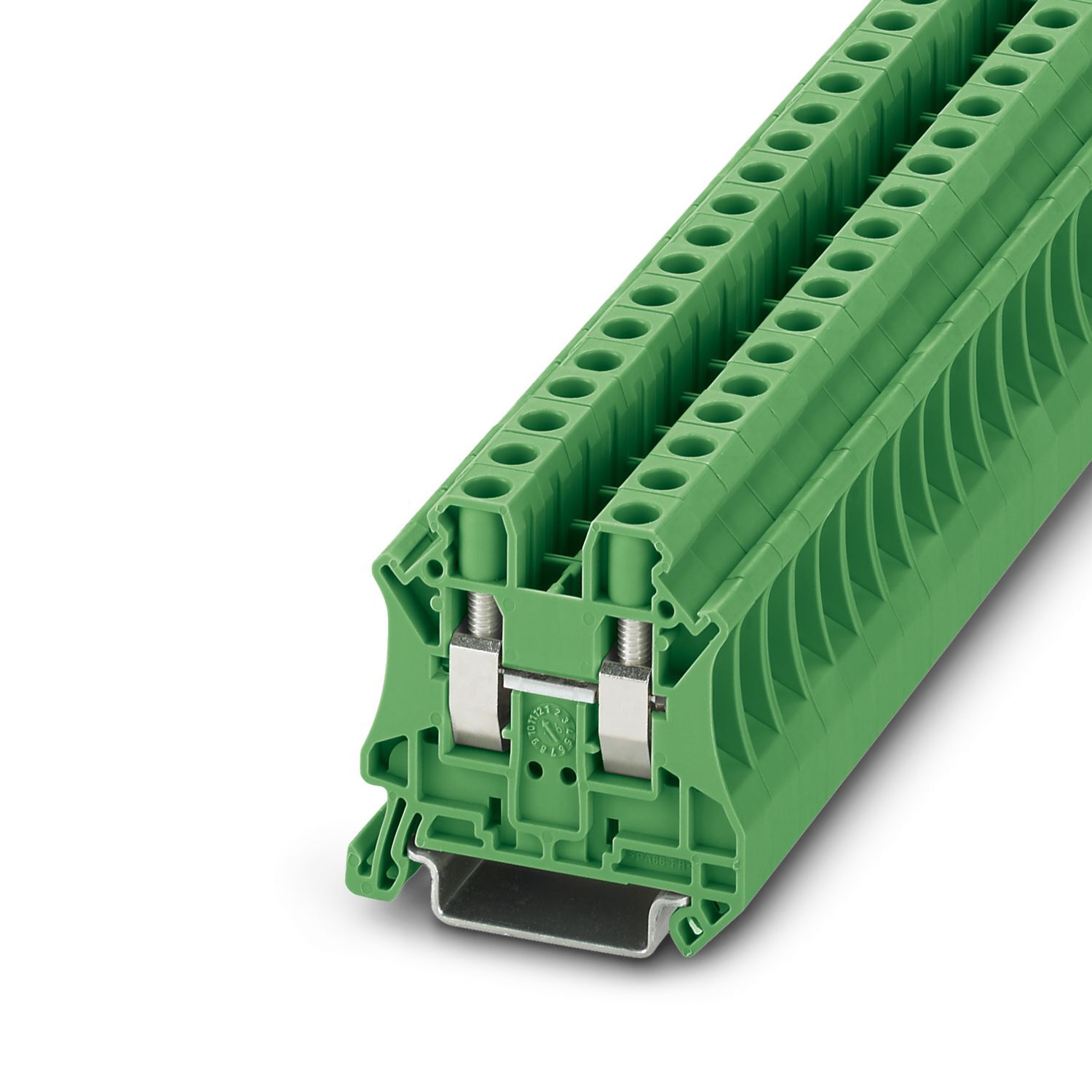

3045211 - UT 6 GN - Проходные клеммы

Name: 3045211 - UT 6 GN - Проходные клеммы
SKU: 3045211 - UT 6 GN
Price: 311.55 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

6 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Большой корпус позволяет подключать жесткие и гибкие провода без кабельных наконечников, в том числе те, поперечное сечение которых превышает номинальное|Компактная конструкция обеспечивает возможность экономии места и удобного проведения разводки в условиях ограниченного пространства|Оптимальный ввод отвертки через закрытые винтовые основания|Отверстие воронкообразной формы для ввода кабеля обеспечивает возможность подключения проводов номинального поперечного сечения с кабельными наконечниками и пластиковыми фланцами|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

14,88 g

Вес/шт. (без упаковки):

13,804 g

Цвет:

зеленый (RAL 6021)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-6-gn-3045211

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,31 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

10 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 10 мм²

Сечение проводника AWG:

24 ... 8 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 10 мм²

Сечение гибкого проводника [AWG]:

24 ... 8 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 6 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 6 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 2,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 4 мм²

Номинальный ток:

41 A

Максимальный ток нагрузки:

57 A (при сечении провода 10 мм²), 50 A

Номинальное напряжение:

1000 В

Ширина крышки:

2,2 мм

Ширина:

8,2 мм

Высота:

47,7 мм

Глубина на NS 35/7,5:

47,5 мм

Глубина на NS 35/15:

55 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3045211

Ценовая группа:

BE1111

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzA0NTIxMQ/downloads/10769989?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NTIxMQ/downloads/10770035?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

27,5 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3047028 D-UT 2,5/10

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

1,5 Нм ... 1,8 Нм

Номинальное сечение AWG:

8, 10

Возможности подключения, жесткие проводники:

0,2 мм² ... 10 мм²

Сечение подключаемого провода AWG:

24 ... 10, 24 ... 8

Возможности подключения, гибкие проводники:

0,2 мм² ... 6 мм²

Список перемычек:

Перемычка / FBS 2-8 / 3030284

Данные перемычки:

39 A (6 мм²)

Повышение температуры Ex:

40 К (44,9 A / 6 мм²)

при перемыкании перемычкой:

690 В

Расчетное напряжение изоляции:

630 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

690 В

Расчетный ток:

40 A

Контактное сопротивление:

0,2 мΩ

2 жестких провода одинакового сечения AWG:

24 ... 14

2 гибких провода одинакового сечения AWG:

24 ... 14

Область применения:

Железнодорожная индустрия

Сечение гибкого провода ультразвуковое уплотнение:

0,34 мм² ... 10 мм²

Сечение гибкого проводника [AWG] ультразвуковое уплотнение:

22 ... 8 (пересчитано согласно МЭК)

- для соединения несмежных клемм:

275 В

- для соединения несмежных клемм через PE-клемму:

176 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины с разделительной пластиной:

275 В

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, cечение: 0,2 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: зеленый
