Описание

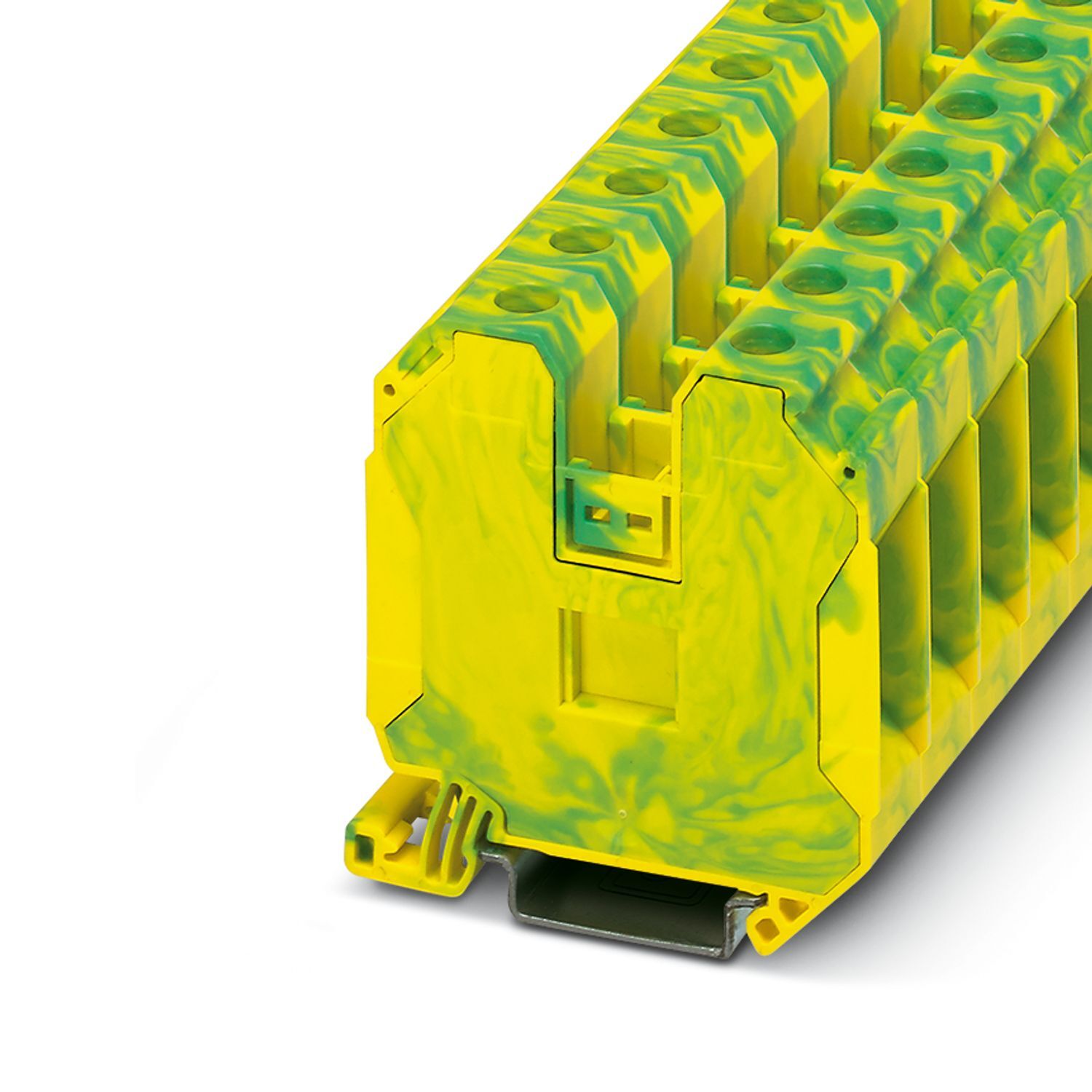

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм2, cечение: 1,5 мм2 - 35 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4017918977580
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
65,1 мм
advatnages
Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
87,686 g
Вес/шт. (без упаковки)
85,79 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ut-35-pe-3044241
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
18 мм

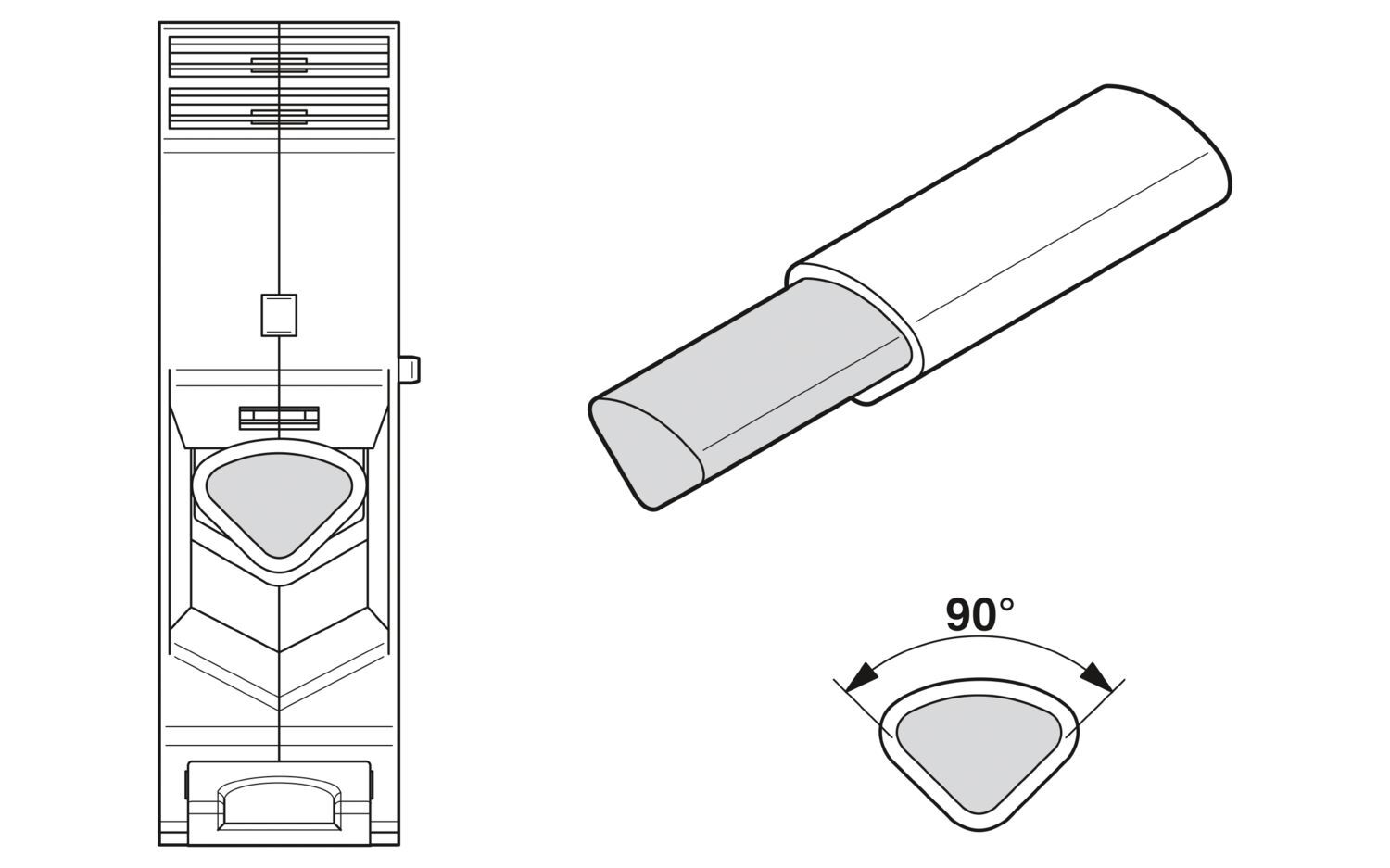

Калиберная пробка
B9
Сечение жесткого провода
1,5 мм² ... 35 мм²
Сечение проводника AWG
14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
1,5 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 35 мм²
Ширина крышки
2,2 мм
Ширина
16 мм
Высота
61,2 мм
Глубина на NS 35/7,5
65,7 мм
Глубина на NS 35/15
73,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3044241
Ценовая группа
BE1121
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MzA0NDI0MQ/downloads/9760783?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NDI0MQ/downloads/9760901?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.,
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205079 SZS 1,0X6,5 VDE
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
3,2 Нм ... 3,7 Нм
Номинальное сечение AWG
2
Возможности подключения, жесткие проводники
1,5 мм² ... 35 мм²
Сечение подключаемого провода AWG
16 ... 2
Возможности подключения, гибкие проводники
1,5 мм² ... 35 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05,
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Область применения
Железнодорожная индустрия
