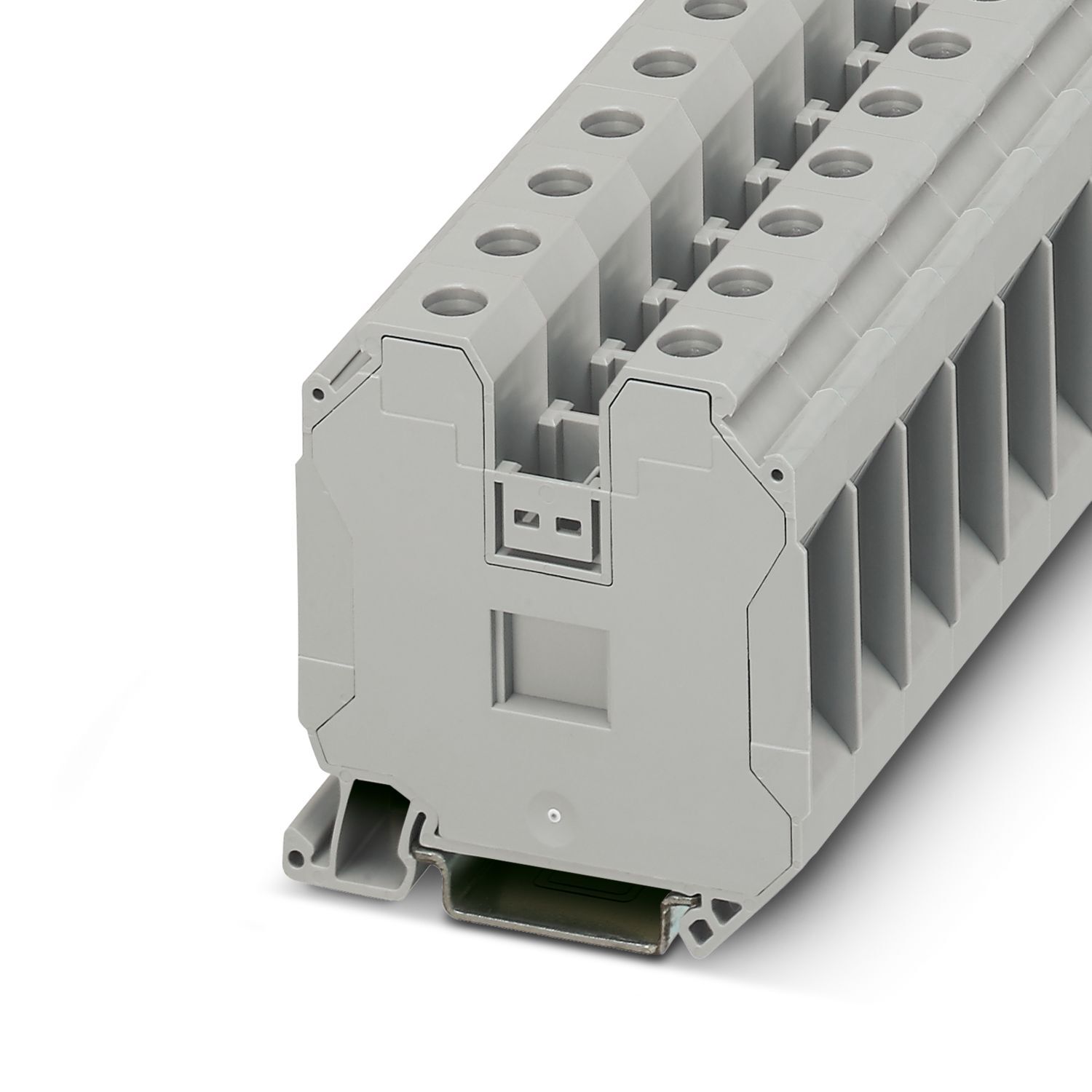

3044225 - UT 35 - Проходные клеммы

Name: 3044225 - UT 35 - Проходные клеммы
SKU: 3044225 - UT 35
Price: 844.99 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

35 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

65,1 мм

advatnages:

Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Возможность простой и быстрой подачи питания и распределения потенциалов сильных токов, а также использования проводов с поперечным сечением до 35 мм² с помощью переходной перемычки|Переходная перемычка позволяет объединять клеммы с различными типами соединения, например, винтовые клеммы UT 35 и клеммы 2,5 с технологией Push-in в блоки питания|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

58,966 g

Вес/шт. (без упаковки):

57,14 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-35-3044225

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

4,06 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

3,2 ... 3,7 Нм

Длина снятия изоляции:

18 мм

Калиберная пробка:

Сечение жесткого провода:

1,5 мм² ... 50 мм²

Сечение проводника AWG:

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого провода:

1,5 мм² ... 50 мм²

Сечение гибкого проводника [AWG]:

14 ... 0 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

1,5 мм² ... 35 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

1,5 мм² ... 35 мм²

2 жестких провода одинакового сечения:

1,5 мм² ... 16 мм²

2 гибких провода одинакового сечения:

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

1,5 мм² ... 10 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

1,5 мм² ... 16 мм²

Номинальный ток:

125 A

Максимальный ток нагрузки:

150 A (для кабеля сечением 50 мм² Поперечное сечение), 129 A

Номинальное напряжение:

1000 В

Ширина крышки:

2,2 мм

Ширина:

16 мм

Высота:

61,2 мм

Глубина на NS 35/7,5:

65,7 мм

Глубина на NS 35/15:

73,2 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3044225

Ценовая группа:

BE1111

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzA0NDIyNQ/downloads/9739487?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzA0NDIyNQ/downloads/9739524?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

10 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

1,5 мм²/0,4 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1205079 SZS 1,0X6,5 VDE

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

3,2 Нм ... 3,7 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

1,5 мм² ... 50 мм²

Сечение подключаемого провода AWG:

16 ... 1/0, 16 ... 2

Возможности подключения, гибкие проводники:

1,5 мм² ... 35 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06, DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Список перемычек:

Перемычка / FBS 2-16 / 3005963

Данные перемычки:

98,5 A (35 мм²)

Повышение температуры Ex:

40 К (133,6 A / 35 мм²)

при перемыкании перемычкой:

690 В

Расчетное напряжение изоляции:

630 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

690 В

Расчетный ток:

123 A

Контактное сопротивление:

0,08 мΩ

2 жестких провода одинакового сечения AWG:

16 ... 6

2 гибких провода одинакового сечения AWG:

16 ... 8

Область применения:

Железнодорожная индустрия

Стойкость к кратковременным токам 35 мм²:

4,2 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 125 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм2, cечение: 1,5 мм2 - 50 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
