Описание

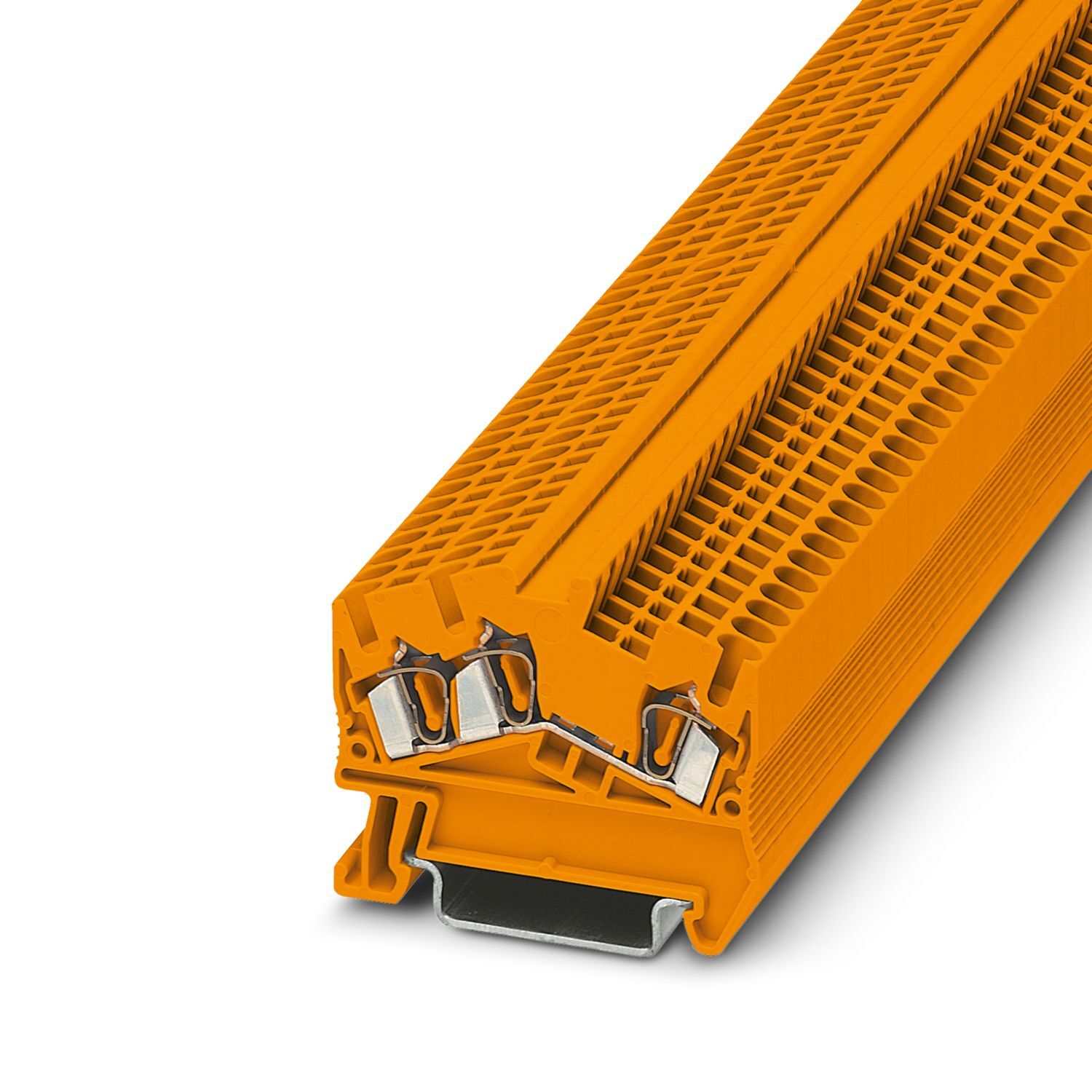

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 3, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: oранжевый
Характеристики
Штрих-код
4017918812461
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
advatnages
С формой и делением, как на проходных клеммах|Соединение с соседними проходными клеммами с помощью системы различных вставных перемычек FBS ...
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
7,414 g
Вес/шт. (без упаковки)
7,414 g
Цвет
оранжевый (RAL 2003)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-sts-25-twin-og-3037504
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
3
Тип подключения
Пружинный зажим
Длина снятия изоляции
10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,08 мм² ... 4 мм²
Сечение проводника AWG
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки
28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.),
25,5 A
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
50,8 мм
Глубина на NS 35/7,5
43 мм
Глубина на NS 35/15
50,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3037504
Ценовая группа
BE2112
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzAzNzUwNA/downloads/8099441?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNzUwNA/downloads/8100635?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3031762 D-STS 2,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG
28 ... 12,
28 ... 14
Возможности подключения, гибкие проводники
0,08 мм² ... 2,5 мм²
Список перемычек
Перемычка / FBS 2-5 / 3030161
Данные перемычки
21 A (2,5 мм²)
Повышение температуры Ex
40 К (21 A / 2,5 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
21 A
Контактное сопротивление
1,08 мΩ
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
352 В
- перемычки требуемой длины
275 В
