Описание

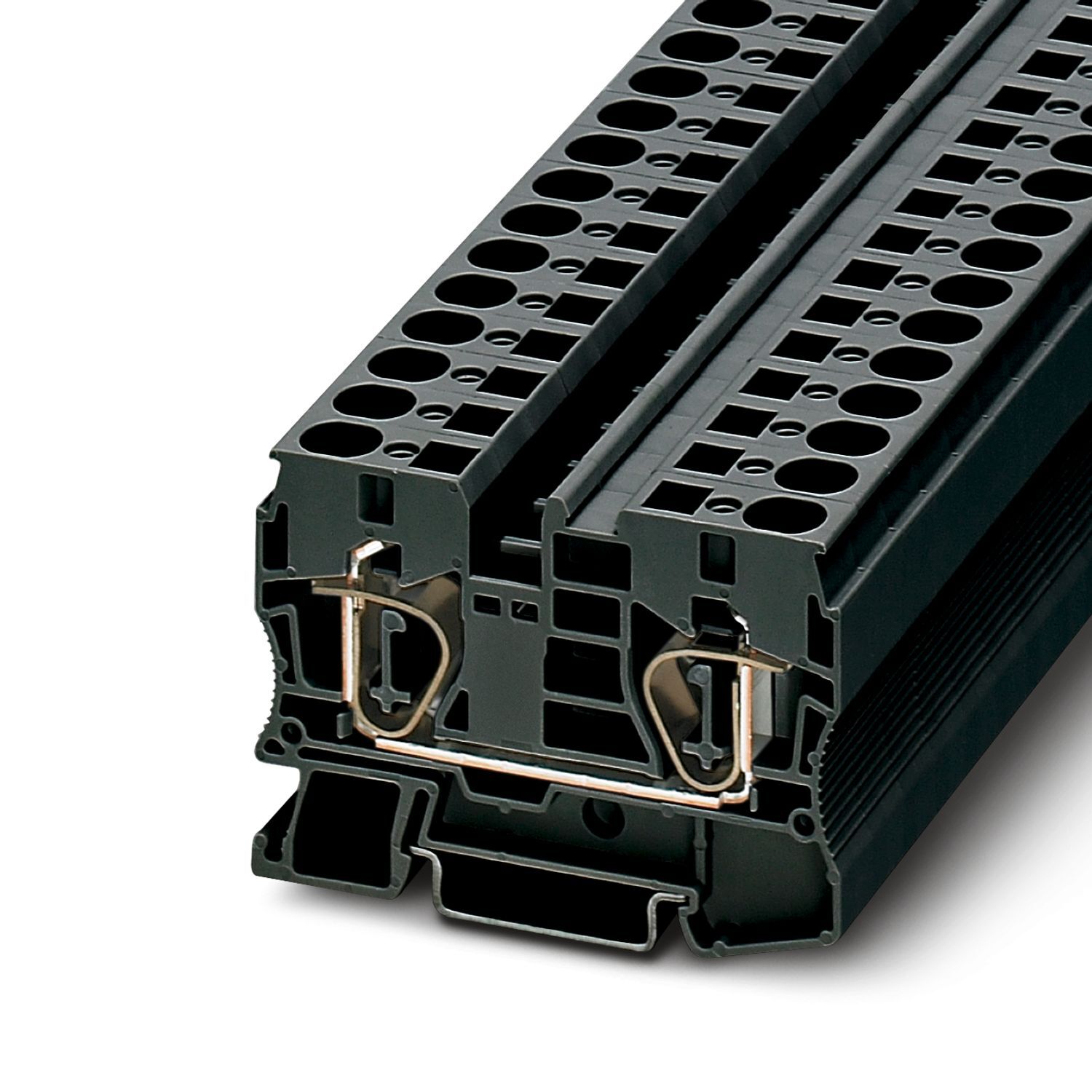

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 57 A, количество точек подсоединения: 2, тип подключения: Пружинный зажим, Расчетное сечение: 10 мм2, 1. ярус, cечение: 0,2 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Характеристики
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Двойной ряд гнезд позволяет наряду с индивидуальным шунтированием цепей осуществлять подсоединение к пружинным клеммами меньшего сечения с помощью переходных перемычек|Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
25,168 g
Вес/шт. (без упаковки)
25,168 g
Цвет
черный (RAL 9005)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-st-10-bk-3035665
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
2
Тип подключения
Пружинный зажим
Длина снятия изоляции
18 мм
Калиберная пробка
A6
Сечение жесткого провода
0,2 мм² ... 16 мм²
Сечение проводника AWG
24 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
24 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 10 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 2,5 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
65 A (для кабеля сечением 16 мм² Поперечное сечение),
59,5 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
10,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3035665
Ценовая группа
BE2111
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAzNTY2NQ/downloads/7970920?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNTY2NQ/downloads/8043994?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3036644 D-ST 10
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
8
Возможности подключения, жесткие проводники
1,5 мм² ... 16 мм²
Сечение подключаемого провода AWG
16 ... 6,
16 ... 8
Возможности подключения, гибкие проводники
1,5 мм² ... 10 мм²
Список перемычек
Перемычка / FBS 2-10 / 3005947
Данные перемычки
53,5 A (10 мм²)
Повышение температуры Ex
40 К (56,6 A / 10 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
51 A
Контактное сопротивление
0,4 мΩ
Область применения
Железнодорожная индустрия
