Описание

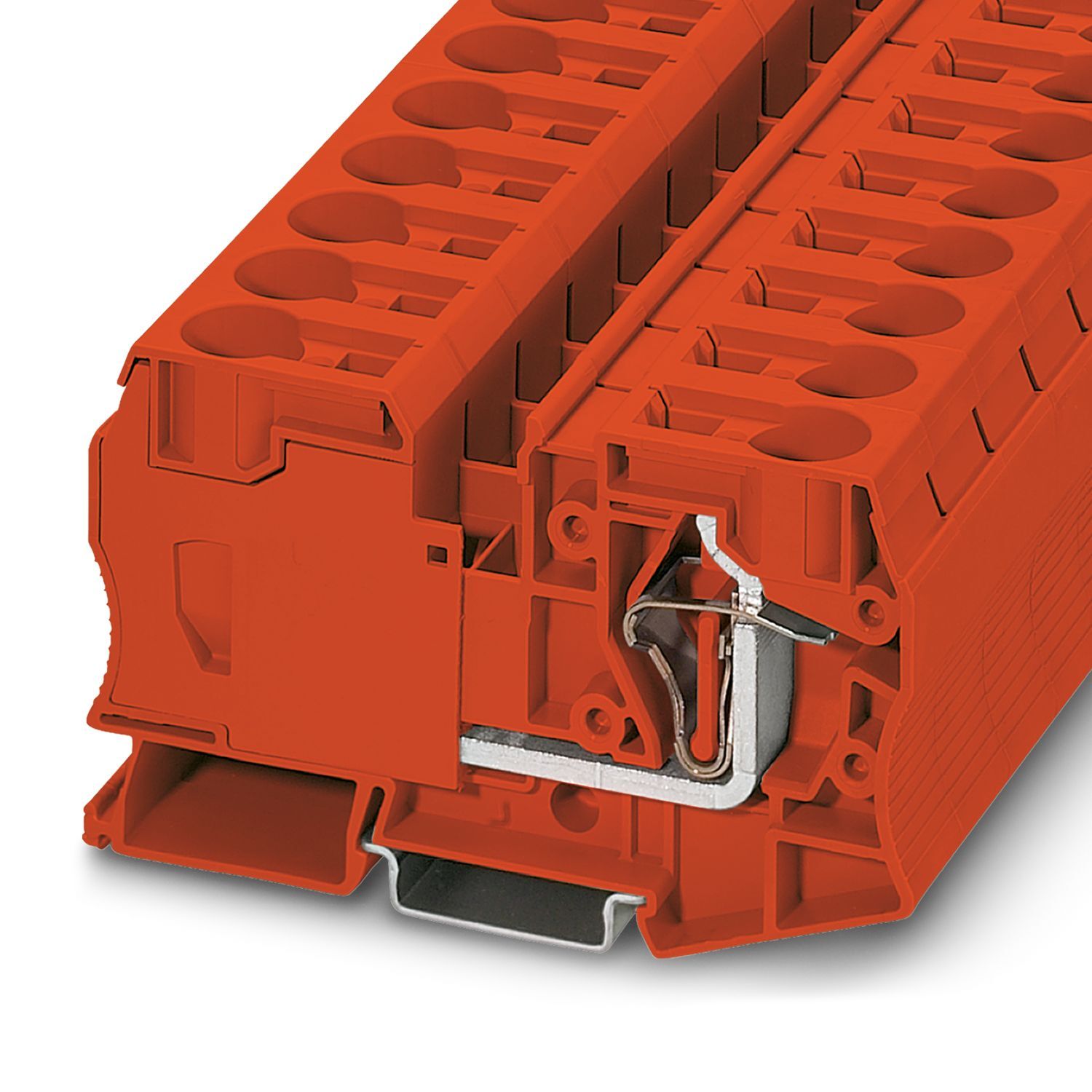

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 125 A, количество точек подсоединения: 2, тип подключения: Пружинный зажим, Расчетное сечение: 35 мм2, 1. ярус, cечение: 2,5 мм2 - 35 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
Характеристики
Штрих-код
4046356625111
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
84,12 g
Вес/шт. (без упаковки)
84,12 g
Цвет
красный (RAL 3001)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-st-35-rd-3035664
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Пружинный зажим
Длина снятия изоляции
25 мм
Калиберная пробка
A8
Сечение жесткого провода
2,5 мм² ... 35 мм²
Сечение проводника AWG
14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
2,5 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
14 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
2,5 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
2,5 мм² ... 35 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
2,5 мм² ... 10 мм²
Номинальный ток
125 A
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²),
107,5 A
Номинальное напряжение
1000 В
Ширина
16 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3035664
Ценовая группа
BE2111
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAzNTY2NA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNTY2NA/downloads/8088853?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
10 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
2,5 мм²/0,7 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Указание
Подача питания с клеммы ST 35 на клемму ST 16-TWIN через понижающую перемычку RB-ST 35 может производиться только в одностороннем порядке.При использовании центрального питания крышка D-ST 16-TWIN не может быть шунтирована при помощи понижающей перемычки.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1206612 SZF 3-1,0X5,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
2
Возможности подключения, жесткие проводники
2,5 мм² ... 35 мм²
Сечение подключаемого провода AWG
14 ... 2
Возможности подключения, гибкие проводники
2,5 мм² ... 35 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-16 / 3005963
Данные перемычки
85,5 A (35 мм²)
Повышение температуры Ex
40 К (118,6 A / 35 мм²)
при перемыкании перемычкой
690 В
Расчетное напряжение изоляции
630 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
690 В
Расчетный ток
107,5 A
Контактное сопротивление
0,21 мΩ
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Стойкость к кратковременным токам 35 мм²
4,2 кA
Все характеристики
