Описание

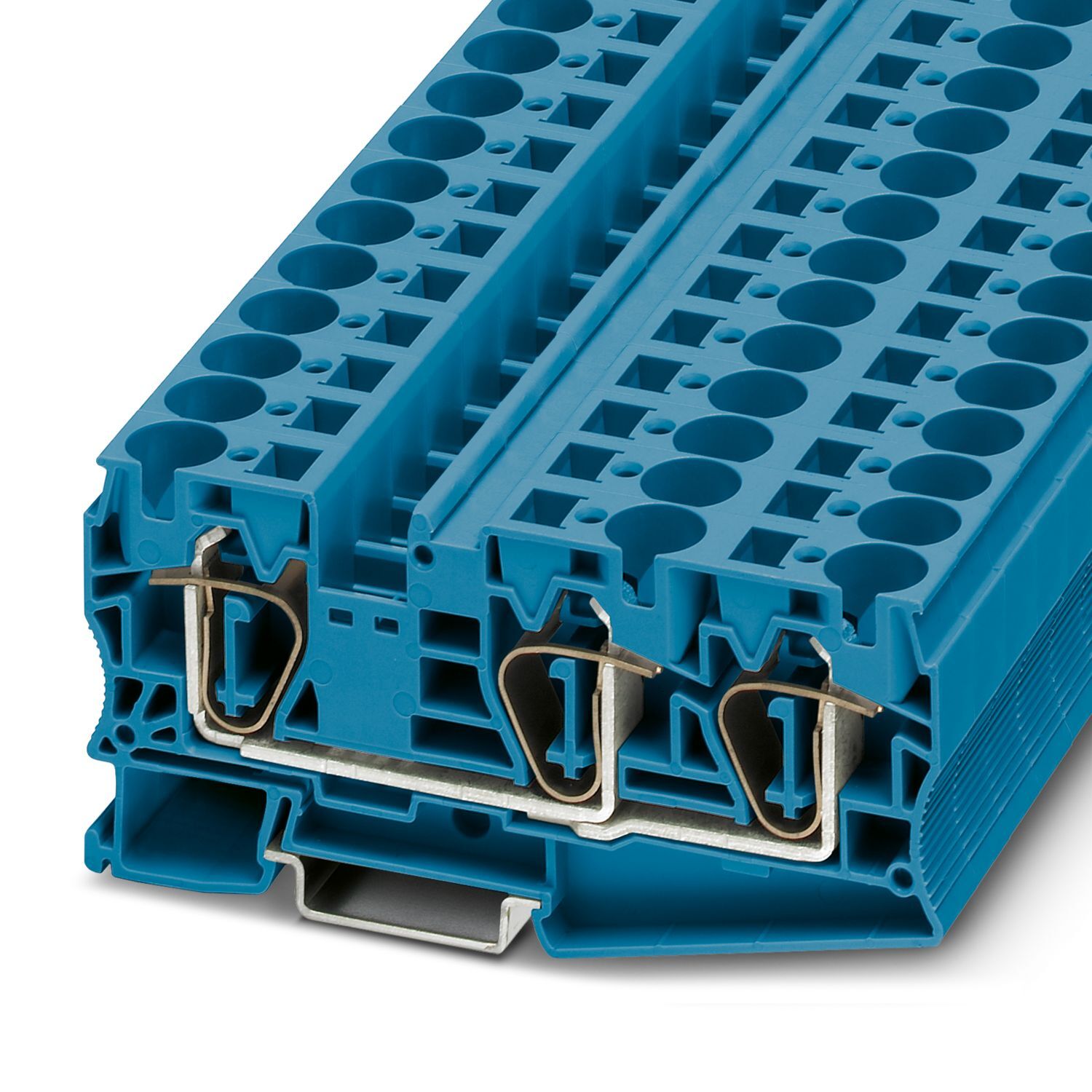

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, количество точек подсоединения: 3, тип подключения: Пружинный зажим, Расчетное сечение: 16 мм2, cечение: 0,2 мм2 - 25 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: синий
Характеристики
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
advatnages
Трехпроводные пружинные клеммы ST ...-TWIN являются компактной альтернативой стандартным проходным клеммам в случаях, когда требуется выполнить разводку потенциалов с помощью проводов сечением 10 и 16 мм²|Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Идеально подходят для разветвителей потенциалов в кольцевых сетях|Соединение с клеммами с номинальным поперечным сечением 2,5 или 4 мм² прозводится с помощью переходной перемычки RB ST ...(2,5/4) без дополнительных проводов
Упаковочная единица
25
Минимальное количество, предусмотренное условиями заказа
25
Вес/шт. (с упаковкой)
54,6 g
Вес/шт. (без упаковки)
54,516 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-st-16-twin-bu-3035331
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
3
Тип подключения
Пружинный зажим
Длина снятия изоляции
18 мм
Калиберная пробка
A7
Сечение жесткого провода
0,2 мм² ... 25 мм²
Сечение проводника AWG
24 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
24 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 4 мм²
Номинальный ток
76 A (для кабеля сечением 16 мм² Поперечное сечение)
Максимальный ток нагрузки
76 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
12,2 мм
Высота
107,8 мм
Глубина на NS 35/7,5
51,5 мм
Глубина на NS 35/15
59 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15
Номер артикула
3035331
Ценовая группа
BE2112
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAzNTMzMQ/downloads/8300002?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNTMzMQ/downloads/8300103?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
ST
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется

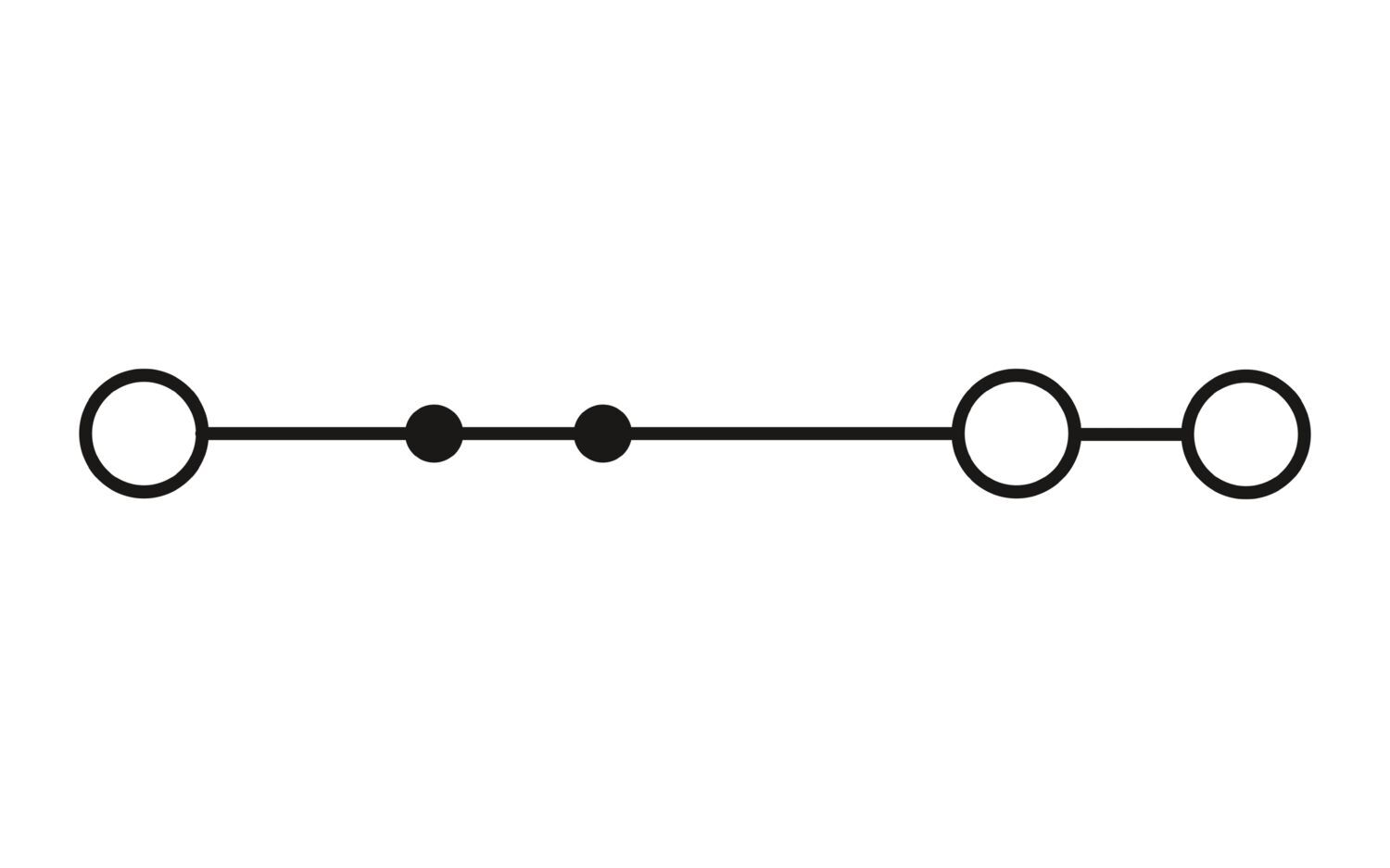

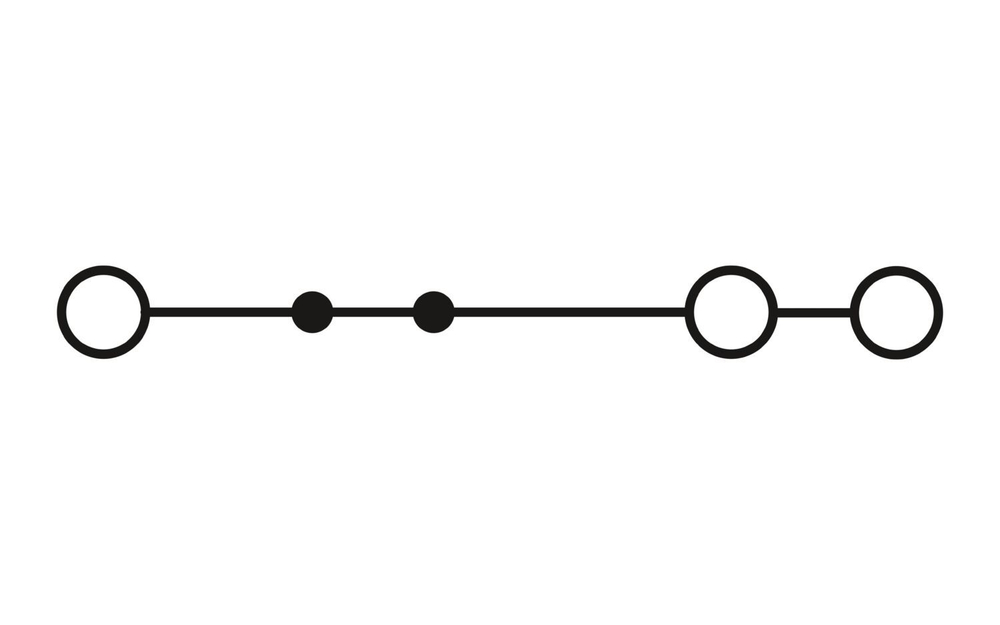

Ярус 1, сверху 1+2, снизу 1
Ярус 1, сверху 1+2, снизу 1
