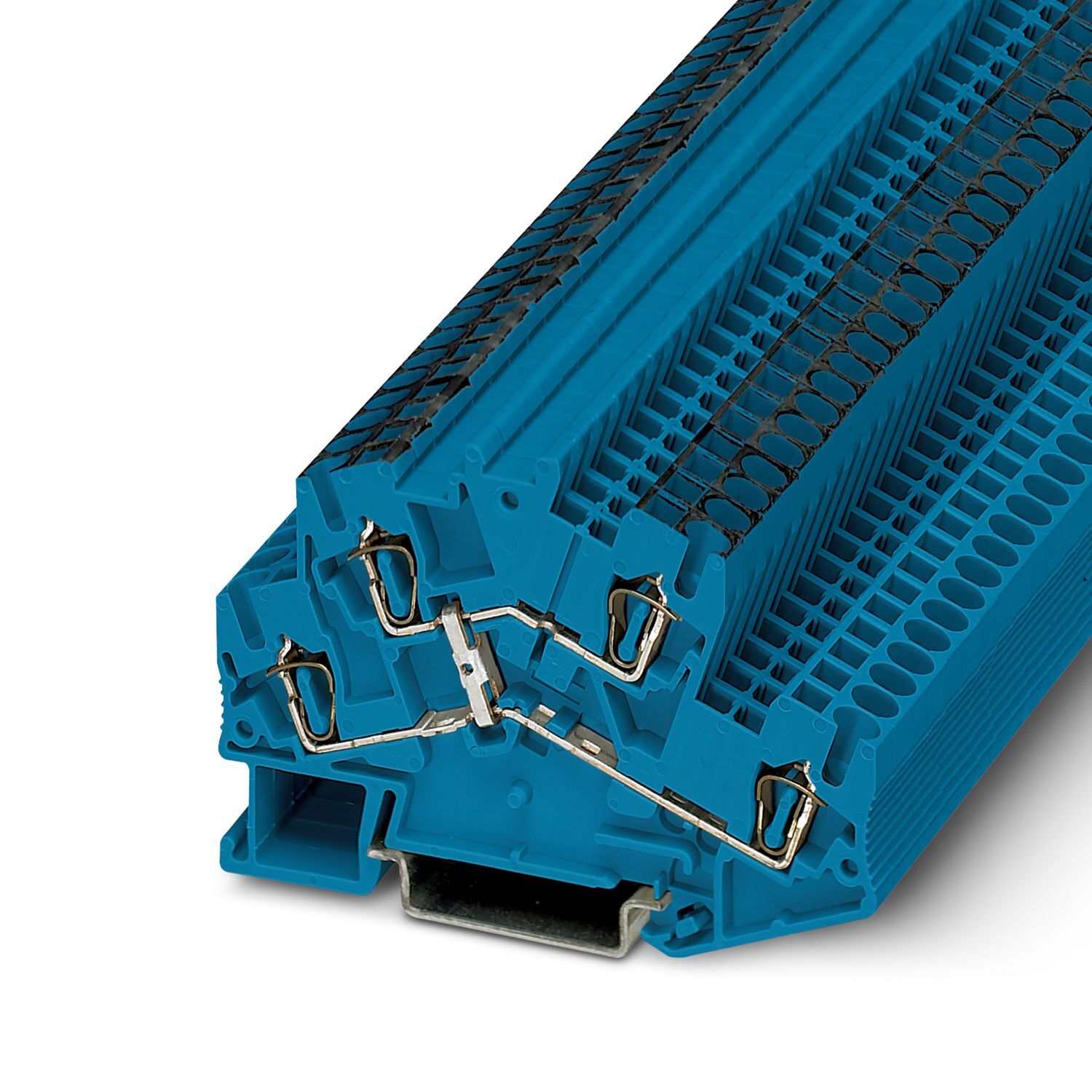

3035289 - STTBS 2,5-PV BU - Двухъярусные клеммы

Name: 3035289 - STTBS 2,5-PV BU - Двухъярусные клеммы
SKU: 3035289 - STTBS 2,5-PV BU
Price: 712.75 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Два маркировочных поля большой площади

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

12,402 g

Вес/шт. (без упаковки):

12,003 g

Цвет:

синий (RAL 5015)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-sttbs-25-pv-bu-3035289

Тип изделия:

Многоярусный клеммный модуль

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Пружинный зажим

Длина снятия изоляции:

8 мм ... 10 мм

Калиберная пробка:

Сечение жесткого провода:

0,08 мм² ... 4 мм²

Сечение проводника AWG:

28 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,08 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

28 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм²

Номинальный ток:

22 A

Максимальный ток нагрузки:

26 A (для кабеля сечением 4 мм² Поперечное сечение), 23,5 A

Номинальное напряжение:

500 В

Ширина крышки:

2,2 мм

Ширина:

5,2 мм

Высота:

78 мм

Глубина на NS 35/7,5:

55 мм

Глубина на NS 35/15:

62,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3035289

Ценовая группа:

BE2114

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAzNTI4OQ/downloads/7970895?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNTI4OQ/downloads/8043969?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

27,5 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Указание:

Позаказное производство (возврат невозможен)

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 G Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3038503 D-STTBS 2,5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,08 мм² ... 4 мм²

Сечение подключаемого провода AWG:

28 ... 12, 28 ... 14

Возможности подключения, гибкие проводники:

0,08 мм² ... 2,5 мм²

1. и 2-ий ярус:

1. и 2-ий ярус

Список перемычек:

Перемычка / FBS 2-5 / 3030161

Данные перемычки:

19 A / 2,5 мм²

Повышение температуры Ex:

40 К (19,5 A / 2,5 мм²)

при перемыкании перемычкой:

440 В

Расчетное напряжение изоляции:

400 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

440 В

Расчетный ток:

19,5 A

Контактное сопротивление:

0,83 мΩ, 1,25 мΩ

- для соединения несмежных клемм:

352 В

- перемычки требуемой длины с крышкой:

220 В

- перемычки требуемой длины:

220 В

Ярус-взрывобезопасность:

Ярус-взрывобезопасность

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Двухъярусные клеммы, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 22 A, тип подключения: Пружинный зажим, 1. и 2-ий ярус, Расчетное сечение: 2,5 мм2, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
