Описание

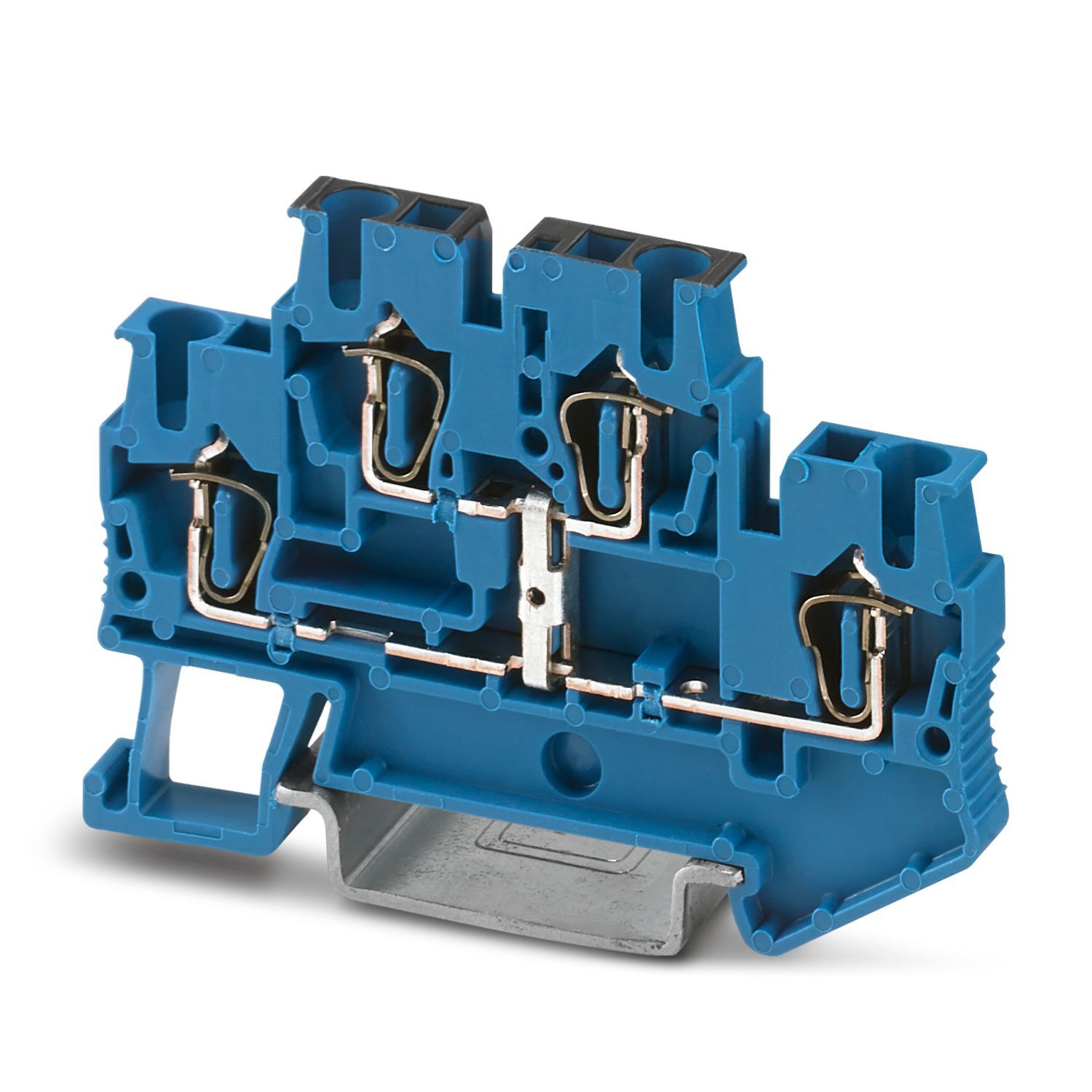

Двухъярусные клеммы, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 22 A, количество точек подсоединения: 4, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, 1. и 2-ий ярус, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Номинальное сечение
2,5 мм²
Количество рядов
2
Количество точек подключения
4
Товар доставляется
да
advatnages
Компактная конструкция для максимальной экономии монтажного пространства|Соединение ярусов с помощью перемычек FBS ...-PV
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
10,84 g
Вес/шт. (без упаковки)
10,3 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-sttb-25-pv-bu-3035108
Тип изделия
Многоярусный клеммный модуль

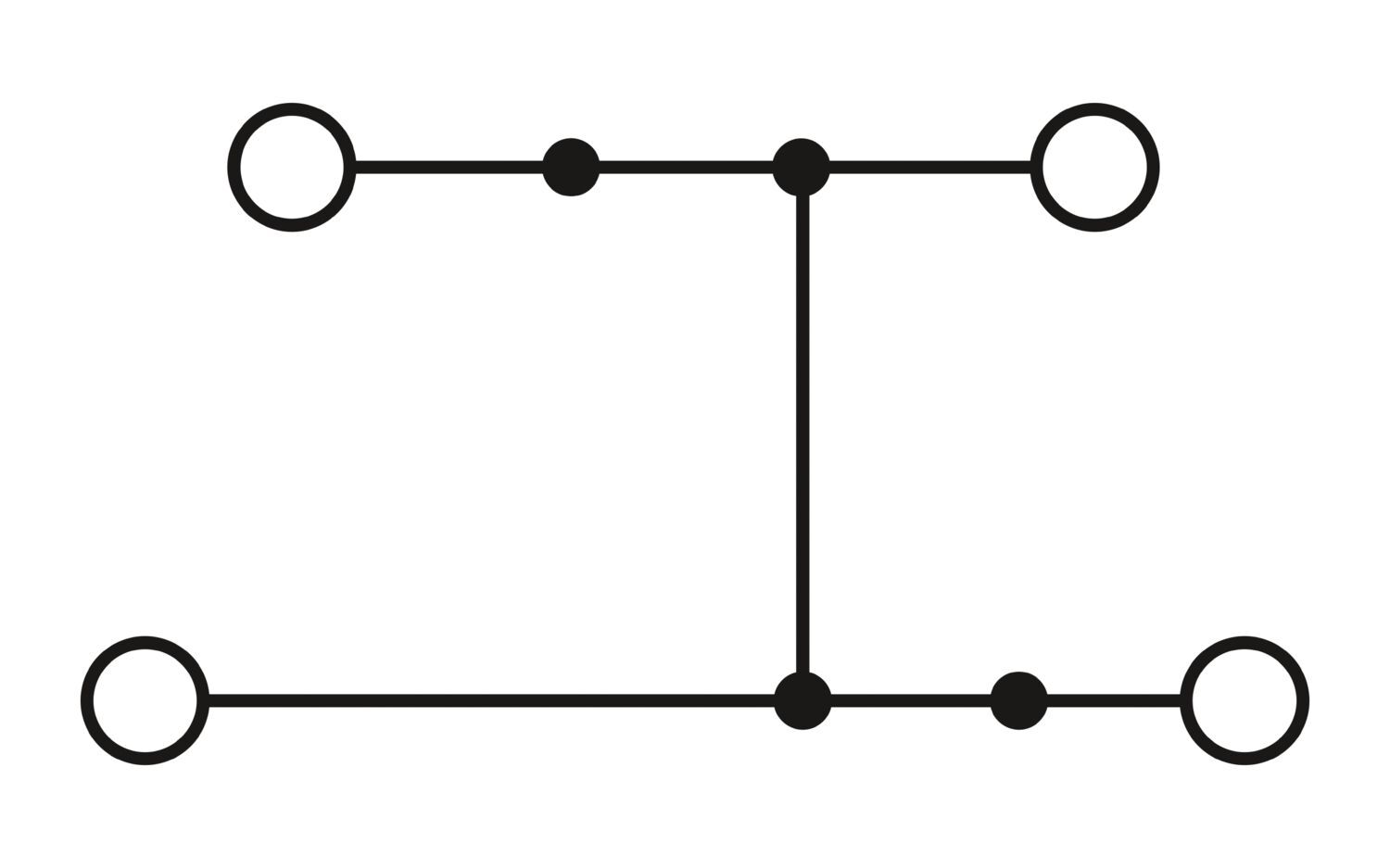

Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,08 мм² ... 4 мм²
Сечение проводника AWG
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
22 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки
23,5 A,
26 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
67,5 мм
Глубина на NS 35/7,5
47,5 мм
Глубина на NS 35/15
55 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3035108
Ценовая группа
BE2114
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzAzNTEwOA/downloads/9823118?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzNTEwOA/downloads/9823155?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
ST
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,08 мм² / 0,1 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3030459 D-STTB 2,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG
28 ... 12,
28 ... 14
Возможности подключения, гибкие проводники
0,08 мм² ... 2,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
1. и 2-ий ярус
1. и 2-ий ярус
Стойкость к кратковременным токам 4 мм²
0,48 кA
Список перемычек
Перемычка / FBS 2-5 / 3030161
Данные перемычки
17 A (2,5 мм²)
Повышение температуры Ex
40 К (21,9 A / 2,5 мм²)
при перемыкании перемычкой
440 В
Расчетное напряжение изоляции
400 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
440 В
Расчетный ток
19,5 A
Контактное сопротивление
1,04 мΩ,
0,83 мΩ
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
- для соединения несмежных клемм
352 В
- для соединения несмежных клемм через PE-клемму
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
220 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность Соединение фотовольтаических элементов
Ярус-взрывобезопасность Соединение фотовольтаических элементов
