3031144 - ST 1,5-TWIN-PE - Заземляющая клемма

Name: 3031144 - ST 1,5-TWIN-PE - Заземляющая клемма
SKU: 3031144 - ST 1,5-TWIN-PE
Price: 535.68 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Дополнительные возможности нанесения маркировки|Низкое переходное сопротивление|Защита от коррозии в местах присоединения проводников|Желто-зеленый цвет корпуса|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

10,46 g

Вес/шт. (без упаковки):

10,444 g

Цвет:

желто-зеленый

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-st-15-twin-pe-3031144

Тип изделия:

Заземляющая клемма

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Пружинный зажим

Длина снятия изоляции:

10 мм

Калиберная пробка:

Сечение жесткого провода:

0,08 мм² ... 1,5 мм²

Сечение проводника AWG:

28 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,08 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

28 ... 16 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 1,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 1,5 мм²

Ширина крышки:

2,2 мм

Ширина:

4,2 мм

Высота:

60,5 мм

Глубина на NS 35/7,5:

36,5 мм

Глубина на NS 35/15:

44 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3031144

Ценовая группа:

BE2122

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAzMTE0NA/downloads/9202271?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzMTE0NA/downloads/9202301?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-2

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Результат:

Испытание пройдено

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 85 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3030488 D-ST 2,5-TWIN

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,08 мм² ... 1,5 мм²

Сечение подключаемого провода AWG:

28 ... 16

Возможности подключения, гибкие проводники:

0,08 мм² ... 1,5 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06, DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Область применения:

Железнодорожная индустрия

Сечение гибкого провода ультразвуковое уплотнение:

0,34 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG] ультразвуковое уплотнение:

22 ... 16 (пересчитано согласно МЭК)

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

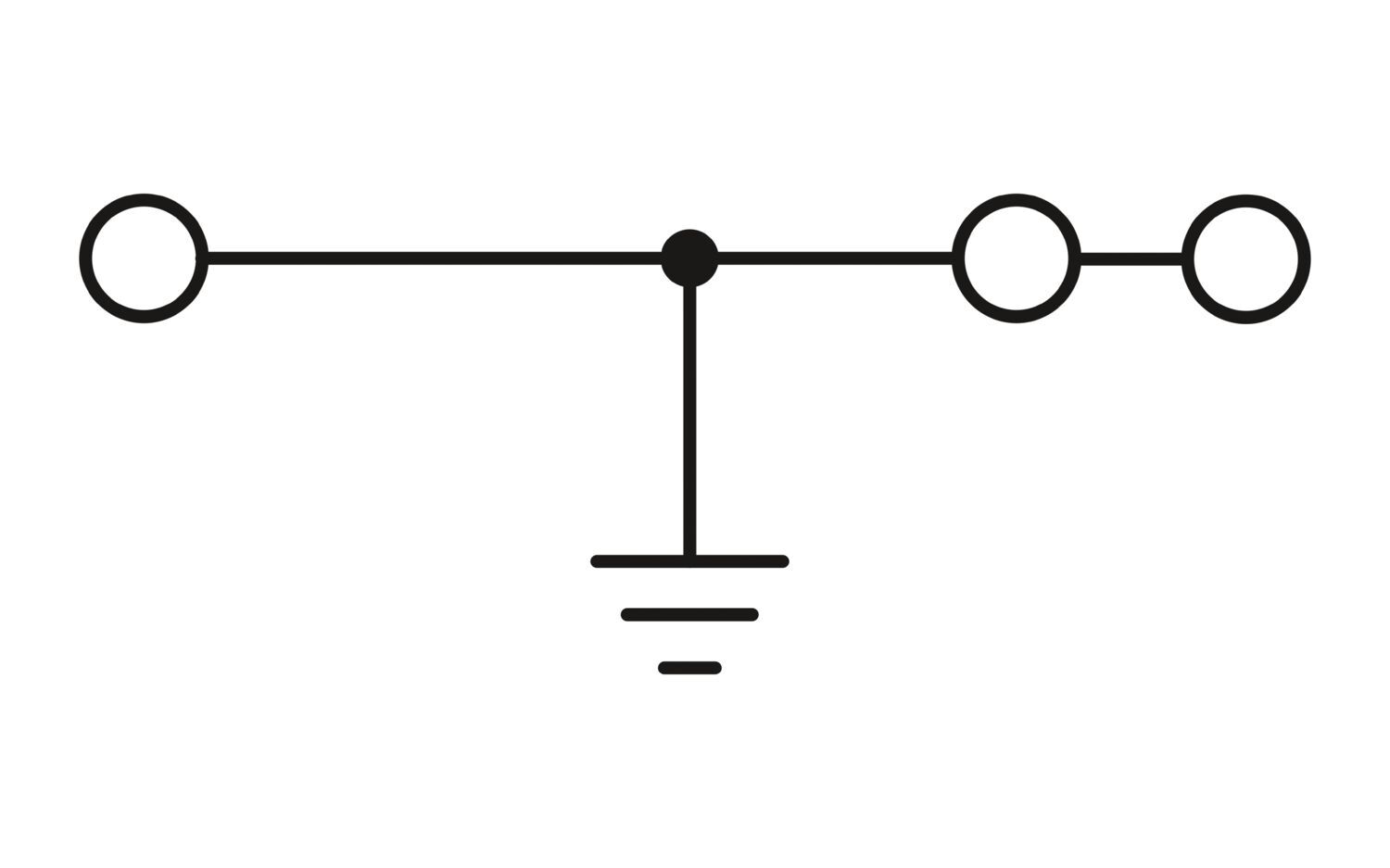

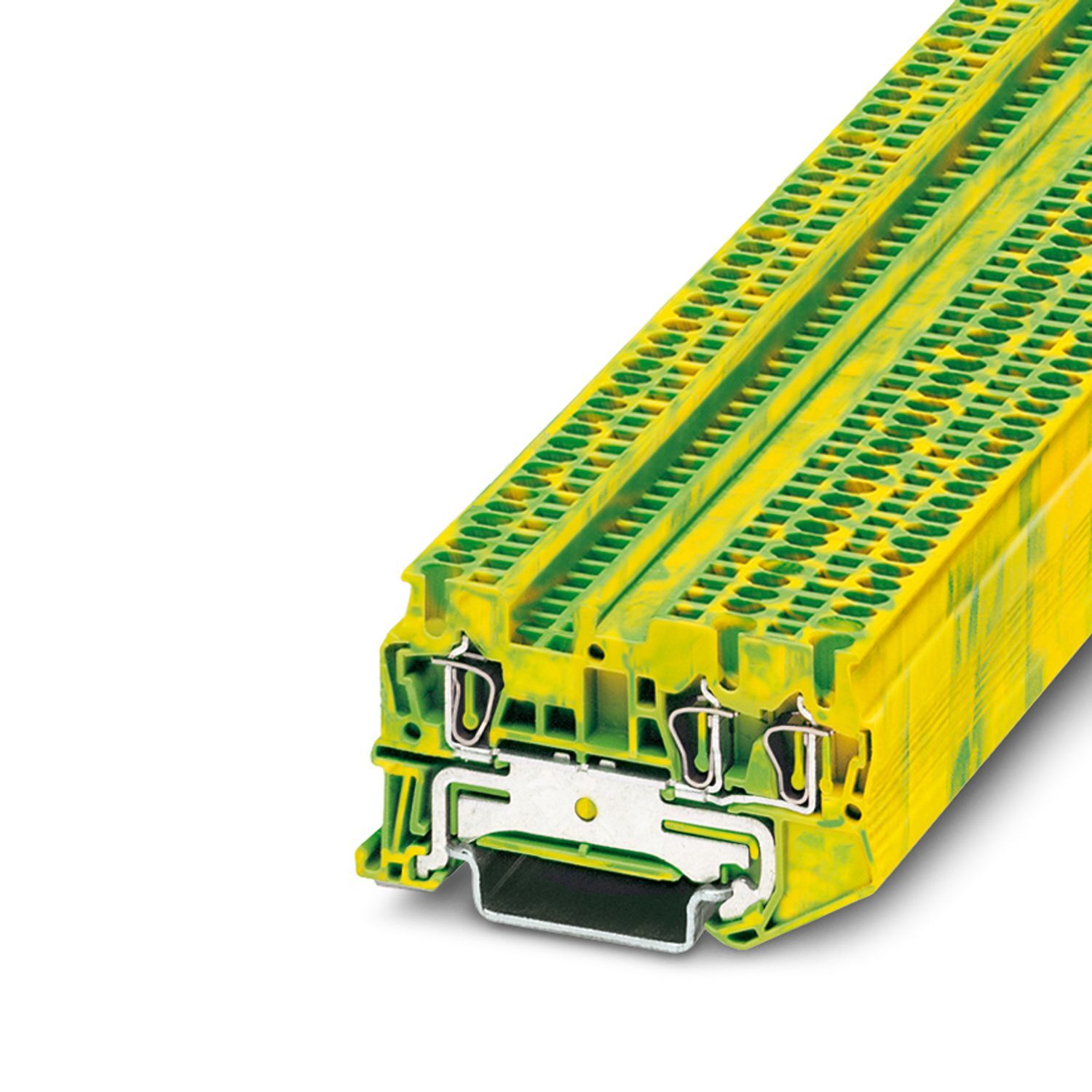

Заземляющая клемма, количество точек подсоединения: 3, тип подключения: Пружинный зажим, Расчетное сечение: 1,5 мм2, cечение: 0,08 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
