Описание

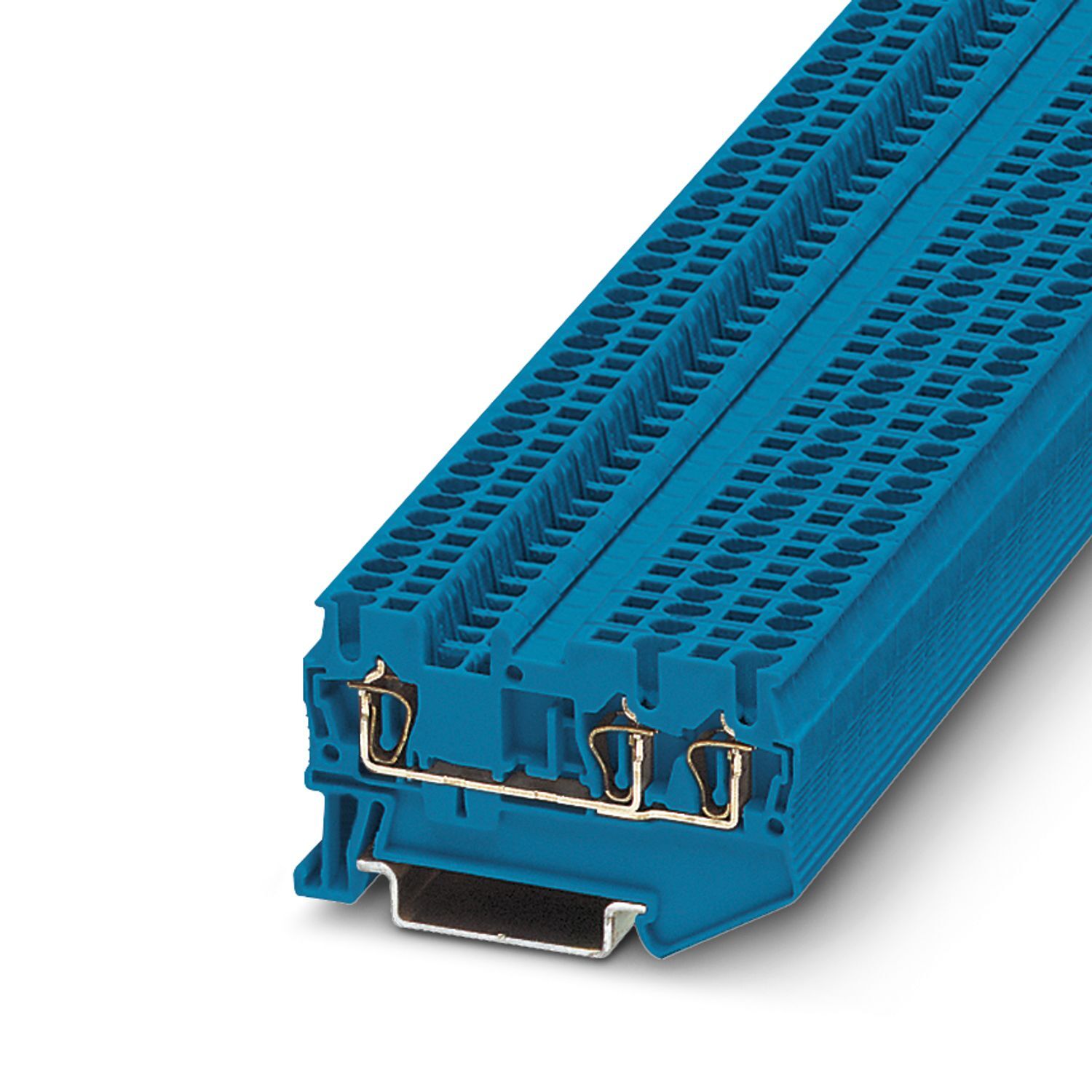

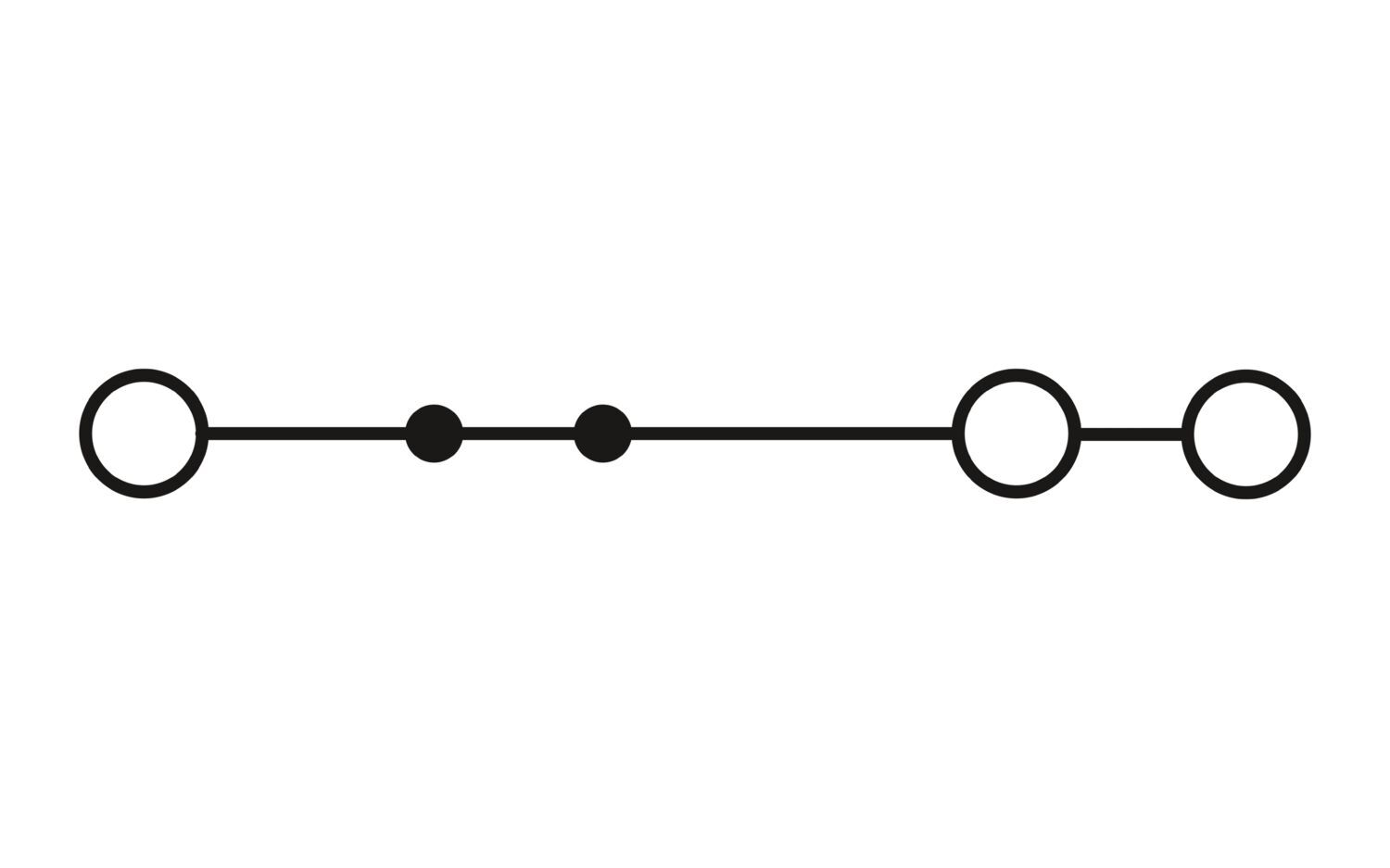

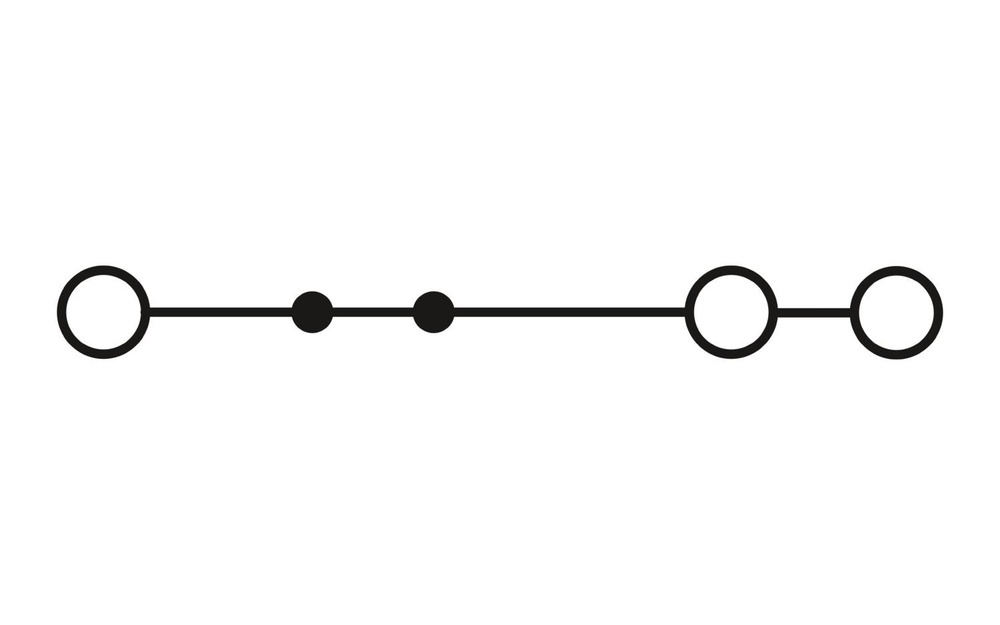

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, количество точек подсоединения: 3, тип подключения: Пружинный зажим, Расчетное сечение: 1,5 мм2, cечение: 0,08 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
3
Товар доставляется
да
advatnages
Сплошной двойной функциональный канал обеспечивает возможность быстрого разветвления цепей и установки принадлежностей для тестирования|Возможна удобная реализация всех задач по разветвлению цепей|Опробовано для железнодорожного транспорта|Компактный и практичный разъм для нескольких проводников без дополнительных перемычек
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
6,503 g
Вес/шт. (без упаковки)
5,894 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-st-15-twin-bu-3031131
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
3
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1
Сечение жесткого провода
0,08 мм² ... 1,5 мм²
Сечение проводника AWG
28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
28 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
17,5 A (для кабеля сечением 1,5 мм²)
Максимальный ток нагрузки
17,5 A,
17,5 A (при сечении подключаемого провода 1,5 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
4,2 мм
Высота
60,5 мм
Глубина на NS 35/7,5
36,5 мм
Глубина на NS 35/15
44 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3031131
Ценовая группа
BE2112
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzAzMTEzMQ/downloads/9202270?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAzMTEzMQ/downloads/9202300?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
ST
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
При присоединении к открытой стороне корпуса проходной клеммы той же серии и размера необходимо предусмотреть на ней крышку при условии, что ожидаемое напряжение изоляции составляет >320 В.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 85 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3030488 D-ST 2,5-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
16
Возможности подключения, жесткие проводники
0,08 мм² ... 1,5 мм²
Сечение подключаемого провода AWG
28 ... 16
Возможности подключения, гибкие проводники
0,08 мм² ... 1,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05,
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-4 / 3030116
Данные перемычки
16,5 A (1,5 мм²)
Повышение температуры Ex
40 К (19,4 A / 1,5 мм²)
при перемыкании перемычкой
440 В
Расчетное напряжение изоляции
400 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
440 В
Расчетный ток
17,5 A
Контактное сопротивление
1,43 мΩ
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 16 (пересчитано согласно МЭК)
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
275 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
