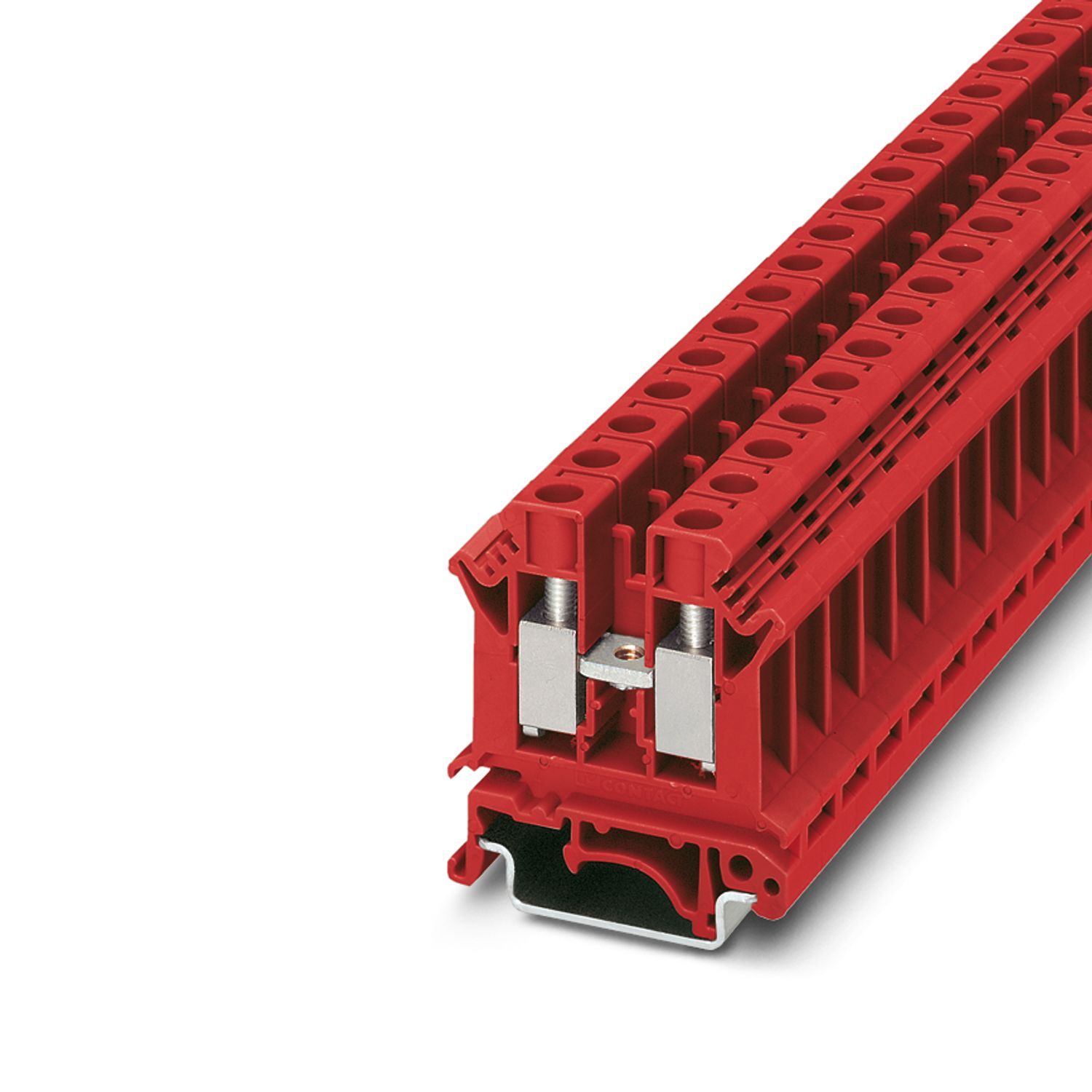

UK 10 N RD - Проходные клеммы 3022315

Name: UK 10 N RD - Проходные клеммы 3022315
SKU: UK 10 N RD
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

10.2x42.5x52.3

Номер артикула:

3022315

статус на складе в Германии:

На складе

Номинальное сечение:

10 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

17,22 g

Вес/шт. (без упаковки):

16,312 g

Цвет:

красный (RAL 3001)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443, 2026-04-08T04:09:58

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-10-n-rd-3022315, https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-uk-10-n-rd-3022315

Тип изделия:

Проходная клемма

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,82 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

10 мм

Калиберная пробка:

Сечение жесткого провода:

0,5 мм² ... 16 мм²

Сечение проводника AWG:

20 ... 6 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 10 мм²

Сечение гибкого проводника [AWG]:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 10 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 6 мм²

Сечение с жесткой гребенчатой перемычкой:

10 мм²

Сечение с гибкой гребенчатой перемычкой:

10 мм²

2 жестких провода одинакового сечения:

0,5 мм² ... 4 мм²

2 гибких провода одинакового сечения:

0,5 мм² ... 4 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,5 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 6 мм²

Номинальный ток:

57 A

Максимальный ток нагрузки:

76 A (для кабеля сечением 16 мм² Поперечное сечение)

Номинальное напряжение:

800 В

Ширина крышки:

1,8 мм

Ширина:

10,2 мм

Высота:

42,5 мм

Глубина на NS 32:

52,3 мм

Глубина на NS 35/7,5:

47,3 мм

Глубина на NS 35/15:

54,8 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAyMjMxNQ/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAyMjMxNQ/downloads/9818552?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

5 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,5 мм²/0,3 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Полюсов:

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06, DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 10 мм²:

1,2 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1211

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/0205135,https://www.phoenixcontact.com/kz/products/1809351,https://www.phoenixcontact.com/kz/products/1559526,https://www.phoenixcontact.com/kz/products/1412735,https://www.phoenixcontact.com/kz/products/1292318,https://www.phoenixcontact.com/kz/products/2778521,https://www.phoenixcontact.com/kz/products/3000942,https://www.phoenixcontact.com/kz/products/2939027,https://www.phoenixcontact.com/kz/products/0201469

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

CO2e кг:

0,154 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3022315

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

70 A

Сертификат EEx e II для детали:

690 В
